A lightweight crop pest identification method based on multi-head attention
-
摘要:目的
解决当前病虫害识别方法参数多、计算量大、难以在边缘嵌入式设备部署的问题，实现农作物病虫害精准识别，提高农作物产量和品质。
方法提出一种融合多头注意力的轻量级卷积网络(Multi-head attention to convolutional neural network，M2CNet)。M2CNet采用层级金字塔结构，首先，结合深度可分离残差和循环全连接残差构建局部捕获块，用来捕捉短距离信息；其次，结合全局子采样注意力和轻量级前馈网络构建轻量级全局捕获块，用来捕捉长距离信息。提出M2CNet-S/B/L 3个变体以满足不同的边缘部署需求。
结果M2CNet-S/B/L参数量分别为1.8M、3.5M和5.8M，计算量(Floating point operations，FLOPs)分别为0.23G、0.39G和0.60G。M2CNet-S/B/L对PlantVillage病害数据集取得了大于99.7%的Top5准确率和大于95.9%的Top1准确率，对IP102虫害数据集取得了大于88.4%的Top5准确率和大于67.0%的Top1准确率，且比同级别的模型表现优异。
结论该方法能够对作物病虫害进行有效识别，且可为边缘侧工程部署提供有益参考。
Abstract:ObjectiveTo solve the problems that the current pest identification method has many parameters, a large amount of calculation and is difficult to deploy embedded devices at the edge, so as to realize accurate identification of crop pests and diseases, and improve crop yield and quality.
MethodA lightweight convolutional neural network called multi-head attention to convolutional neural network (M2CNet) was proposed. M2CNet adopted hierarchical pyramid structure. Firstly, a local capture block was constructed by combining depth separable residual and cyclic fully connected residual to capture short-range information. Secondly, a lightweight global capture block was constructed by combining global subsampling attention and lightweight feedforward network to capture long-distance information. Three variants, namely M2CNet-S, M2CNet-B, and M2CNet-L, were proposed by M2CNet to meet different edge deployment requirements.
ResultM2CNet-S/B/L had parameter sizes of 1.8M, 3.5M and 5.8M, and floating point operations of 0.23G, 0.39G, and 0.60G, respectively. M2CNet-S/B/L achieved top5 accuracy greater than 99.7% and top1 accuracy greater than 95.9% in PlantVillage disease dataset, and top5 accuracy greater than 88.4% and top1 accuracy greater than 67.0% in IP102 pest dataset, outperforming models of the same level in comparison.
ConclusionEffective identification of crop diseases and pests can be achieved by this method, and it provides valuable references for edge engineering deployment.
-
农作物病虫害种类多、密度大，极易造成作物大量减产，严重制约农业生产，而快速高效地识别病虫害是防治的关键。随着智慧农业的兴起与发展，利用深度学习技术对病虫害进行智能识别以辅助农业生产，减少不必要的农药喷施，对保护生态环境、提高农作物的品质，有着十分重要的作用。
随着数据量的增长和算力的提升，深度学习发展迅猛，诞生出CNN、Transformer等特征提取器，催生出一系列模型。比较经典的卷积网络如VGGNets[1]、ResNets[2]具有识别准确率高的优点，但也存在参数量大、性能差、难以广泛应用于移动端的问题，因此越来越多的学者将目光转向轻量级网络的研究。李静等[3]通过迁移学习对GoogLeNet的Inception-v4网络结构进行优化，对玉米螟虫害识别任务达到96.44%的准确率。刘洋等[4]对轻量级网络MobileNet和Inception V3进行优化，在PlantVillage数据集上分别达到95.02%和95.62%的识别准确率。陆健强等[5]提出一种基于Mixup算法和卷积神经网络的柑橘黄龙病果实识别模型，对柑橘黄龙病数据集的识别准确率达到94.29%。邱文杰等[6]通过知识蒸馏得到压缩模型Distilled-MobileNet，该模型在38种常见病害中达到了97.62%的分类准确率，且模型仅为19.83M。轻量级卷积网络在作物病虫害识别中的应用研究已经颇有成效，但其在模型参数和性能方面仍有继续提升的空间，也许多头注意力机制将是一个突破点。
近两年，在自然语言处理领域大火的Transformer也被成功应用到计算机视觉领域。Dosovitskiy等[7]提出了直接应用于图像块序列的视觉Transformer (Vision transformer，ViT)，在ImageNet-1K上取得了88.55%的准确率，刷新了该榜单纪录。相较于CNN(如ResNet)，ViT依靠多头注意力机制捕获图像块之间的长距离依赖关系，因此拥有更大的感受野，能获取全局信息，但长程的多头注意力也使得ViT很容易忽略图像的局部性质，而刚好CNN能弥补这一点。相较于ViT网络，CNN的卷积核大多尺寸较小，具有局部特征提取能力，且在现实的工业部署场景中，执行CNN比大多数现有的ViT都要高效。由此可见，将卷积和多头注意力混合设计，有效结合CNN和ViT的优点，可进一步提升轻量级作物病虫害识别模型的性能。
为了将卷积与多头注意力有效结合，设计出高效的作物病虫害识别方法，本研究提出了一个全新的架构M2CNet (Multi-head attention to convolutional neural network)。M2CNet基于层级金字塔结构，并引入深度可分离卷积和循环全连接层进行局部特征提取，同时设计轻量级的全局特征捕捉块，既提高了性能，也节省了计算开销，以期为病虫害精准识别提供新的思路，为后续的边缘平台部署和作物病害检测系统的开发提供新的解决思路和方案。
1. 材料与方法
1.1 数据集及处理
1.1.1 CIFAR100数据集
CIFAR100由Krizhevsky等[8]收集，图片主要来自Google和各类搜索引擎。CIFAR100数据集有100个类别，每个类别有600张大小为32像素 × 32像素的彩色图像，其中500张作为训练集，100张作为测试集。这100类被分为20个超类，每个图像都带有一个“精细”标签(它所属的类)和一个“粗略”标签(它所属的超类)。将M2CNet应用于CIFAR100数据集，并与其他模型进行效果比较。
1.1.2 PlantVillage数据集
PlantVillage由Hughes等[9]创建，在植物病理学专家的辅助下完成标注，目的是帮助解决传染病导致的作物产量损失问题。该数据集包含54309张图像，涵盖南瓜白粉病、桃细菌性斑点病、樱桃白粉病、柑橘黄龙病、玉米枯叶病、玉米灰斑病、玉米锈病、番茄二斑叶螨病、番茄叶霉病、番茄斑枯病、番茄早疫病、番茄晚疫病、番茄细菌性斑点病、番茄花叶病、番茄轮斑病、番茄黄曲叶病、苹果疮痂病、苹果锈病、苹果黑腐病、苹果叶焦病、葡萄叶枯病、葡萄黑痘病、葡萄黑腐病、辣椒细菌性斑点病、马铃薯早疫病、马铃薯晚疫病共计26种作物疾病。试验中按数量8∶2的比例划分训练集和测试集，PlantVillage将用于检验M2CNet在作物病害识别任务中的表现。
1.1.3 IP102数据集
IP102是用于作物害虫识别的野外构建的大规模数据集[10]，共有75222张图像，涵盖了102种常见的害虫，平均每种害虫737个样本，这些图像呈现出自然的长尾分布。病虫害生命周期有不同阶段，例如稻纵卷叶螟在幼虫时期呈现翠绿色的长条节状，而在成虫时期呈现棕灰色的飞蛾形态，与水稻二化螟类似，因此IP102呈现出类间差异小和类内差异大的特点。试验中同样按数量8∶2的比例来划分训练集和测试集，各类具体害虫的训练集、测试集包含的图像数量汇总如表1所示。IP102用于检验M2CNet在作物虫害识别任务中的表现。
表 1 IP102 数据集害虫分级分类体系Table 1. Taxonomy of the IP102 dataset on different class levels作物
Crop害虫类别
Pest class训练集
Training set测试集
Test set水稻 Rice 14 6734 1683 玉米 Corn 13 11212 2803 小麦 Wheat 9 2734 684 甜菜 Sugarbeet 8 3536 884 苜蓿 Alfalfa 13 8312 2078 葡萄 Grape 16 14041 3510 柑橘 Orange 19 5818 1455 芒果 Mango 10 7790 1948 总计 Total 102 60177 15045 1.2 构建病虫害识别网络
本文构建了一种识别作物病虫害的轻量模型——M2CNet，该模型采用金字塔结构，降低空间分辨率的同时能够在不同阶段扩展通道数。M2CNet主要开发了2个重要组件，首先构建了局部捕获块(Local capture block，LCB)，该组件主要由深度可分离卷积和多层循环全连接构成，用来捕捉病虫害图片的短距离和细粒度信息；其次构建了轻量级全局捕获块(Lightweight global capture block，LGCB)，该组件由全局子采样注意力(Global sub-sampling attention，GSA)和轻量级前馈网络(Lightweight feedforward network)构成，用来捕捉病虫害图片的长距离和高维信息。模型总体组成如图1所示，下面将分别介绍局部捕获块和轻量级全局捕获块。
![]()

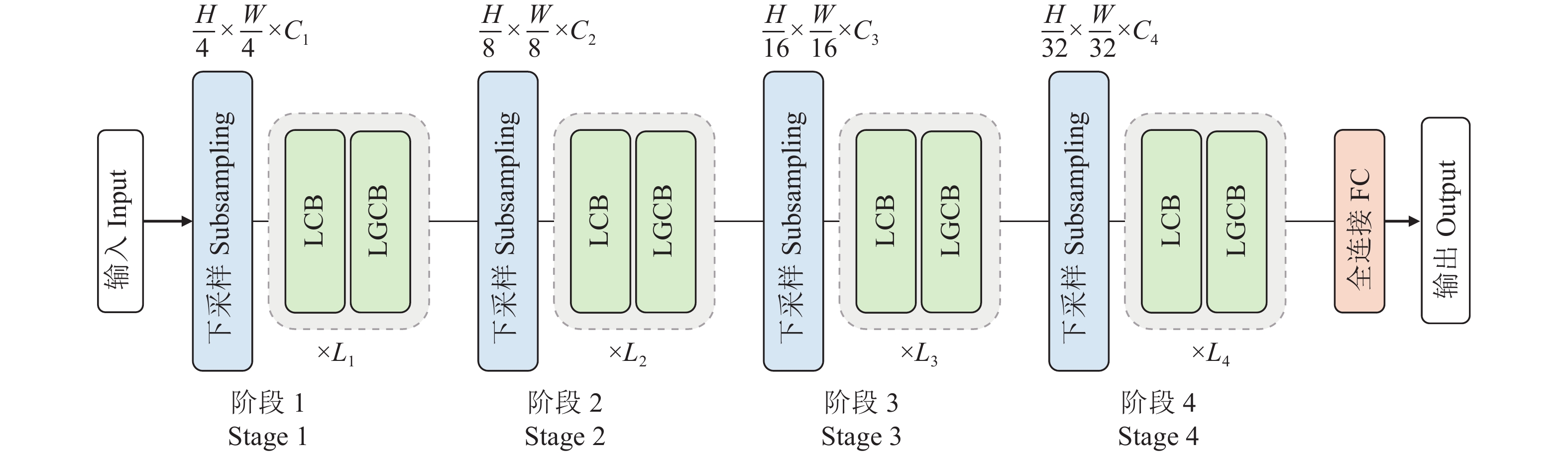

图 1 M2CNet网络总体组成LCB：局部捕获块；LGCB：轻量级全局捕获块；H和W分别代表输入图片的高度和宽度；$ {C}_{i} $：指用于阶段i的通道数；$ {L}_{i} $：阶段i的局部捕获块和轻量级全局捕获块数量Figure 1. Overall structure of the M2CNet networkLCB: Local capture block; LGCB: Lightweight global capture block; H and W represent the height and width of the input image, respectively; $ {C}_{i}: $ Number of channels used for stage i; $ {L}_{i} $ represents the number of local capture blocks and lightweight global capture blocks in stage i1.2.1 局部捕获块
局部捕捉块的结构如图2所示，其中引入了残差学习[11]的思想，主要由2个连续的深度可分离卷积[12]和1个多层循环全连接[13]构成。深度可分离卷积由1个深度卷积和1个逐点卷积构成，每层卷积后跟随一个批规范化[14]，由于频繁地做非线性投影会有害于模型特征的信息传递[15]，因此这里减少了激活层。深度可分离卷积先从空间维度获取局部信息，再将获取的局部信息向通道维度传递，最大程度地降低特征的损失；多层循环全连接由2个伪核为
$ 1\times 3 $ 和$ 3\times 1 $ 的循环全连接层构成，其中也使用了残差学习以避免模型加深时出现的退化现象。多层循环全连接层通过阶梯状采样来增大其感受野以更好地集成上下文特征，相比通道全连接有着一步操作就可以同时提取局部信息和融合通道信息的优势。![]()

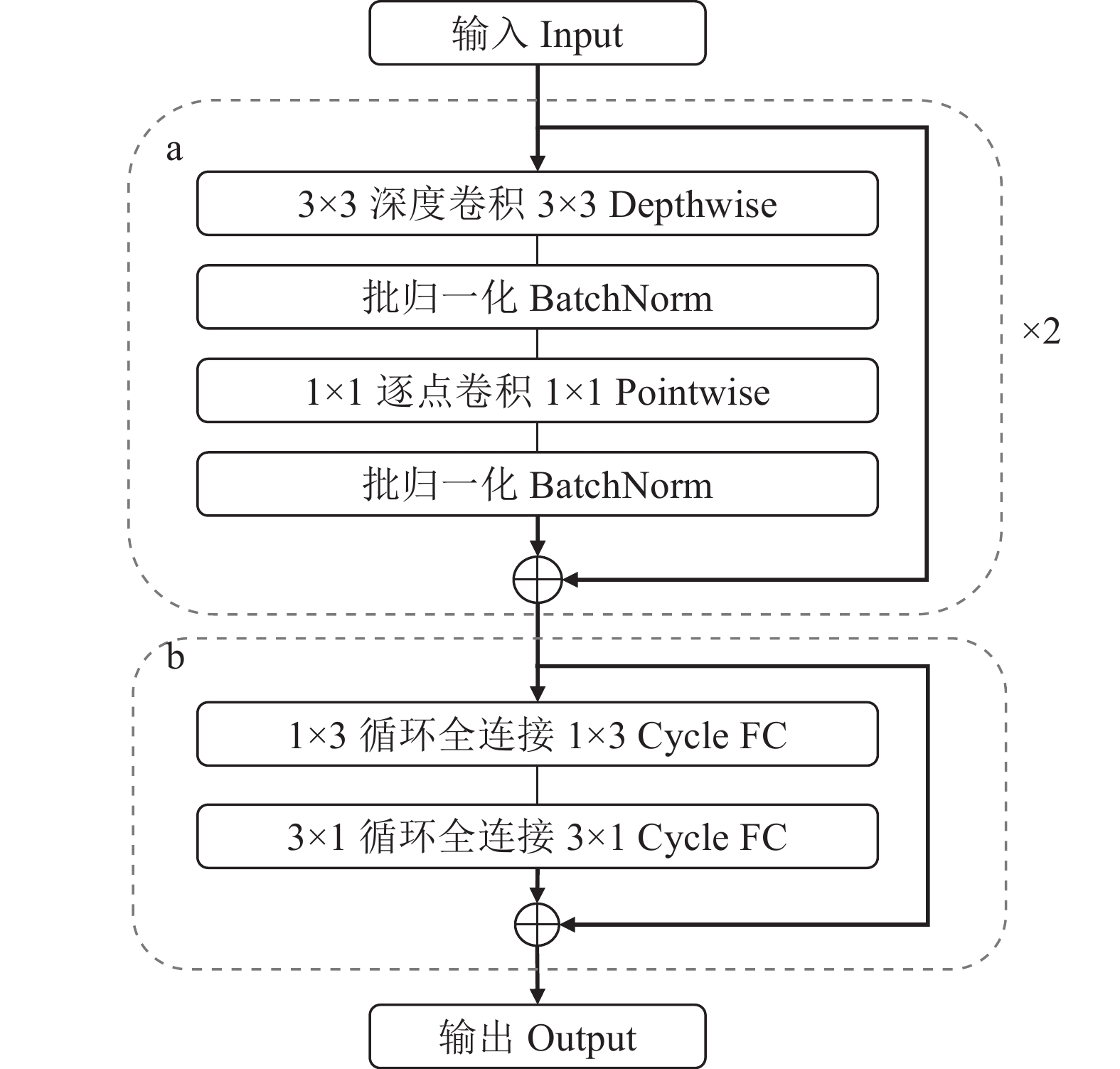

图 2 局部捕捉块结构图a：深度可分离卷积；b：多层循环全连接Figure 2. Structure diagram of a local snap blocka : Deep separable convolution; b: Multi-layer loop fully connected深度可分离卷积和多层循环全连接的感受野基本相当，都可以关注局部信息，但深度可分离卷积更侧重于空间维度，多层循环全连接更侧重于通道维度。由于图片数据的纹理在空间维度表现更加明显，因此在局部捕捉块中采取先空间后通道的思想，深度可分离卷积在前，多层循环全连接在后，避免特征提取过程中图片纹理被过度压缩。
1.2.2 轻量级全局捕获块
轻量级全局捕获块由多个轻量结构组成，旨在通过更少的参数来学习更鲁棒的表征。LGCB最核心的部分是一种特殊的多头注意力：全局子采样注意力[16]。图3是标准多头注意力与全局子采样注意力的对比，可以看到全局子采样注意力多出一个次采样(Subsampling)结构，该结构把特征图分为多个不重叠的子窗口(
$ s\times s $ )，在子窗口上提取代表键(K)和值(V)，但由于查询(Q)是全局的，因此注意力仍可以恢复到全局，这种做法显著减少了计算量。![]()

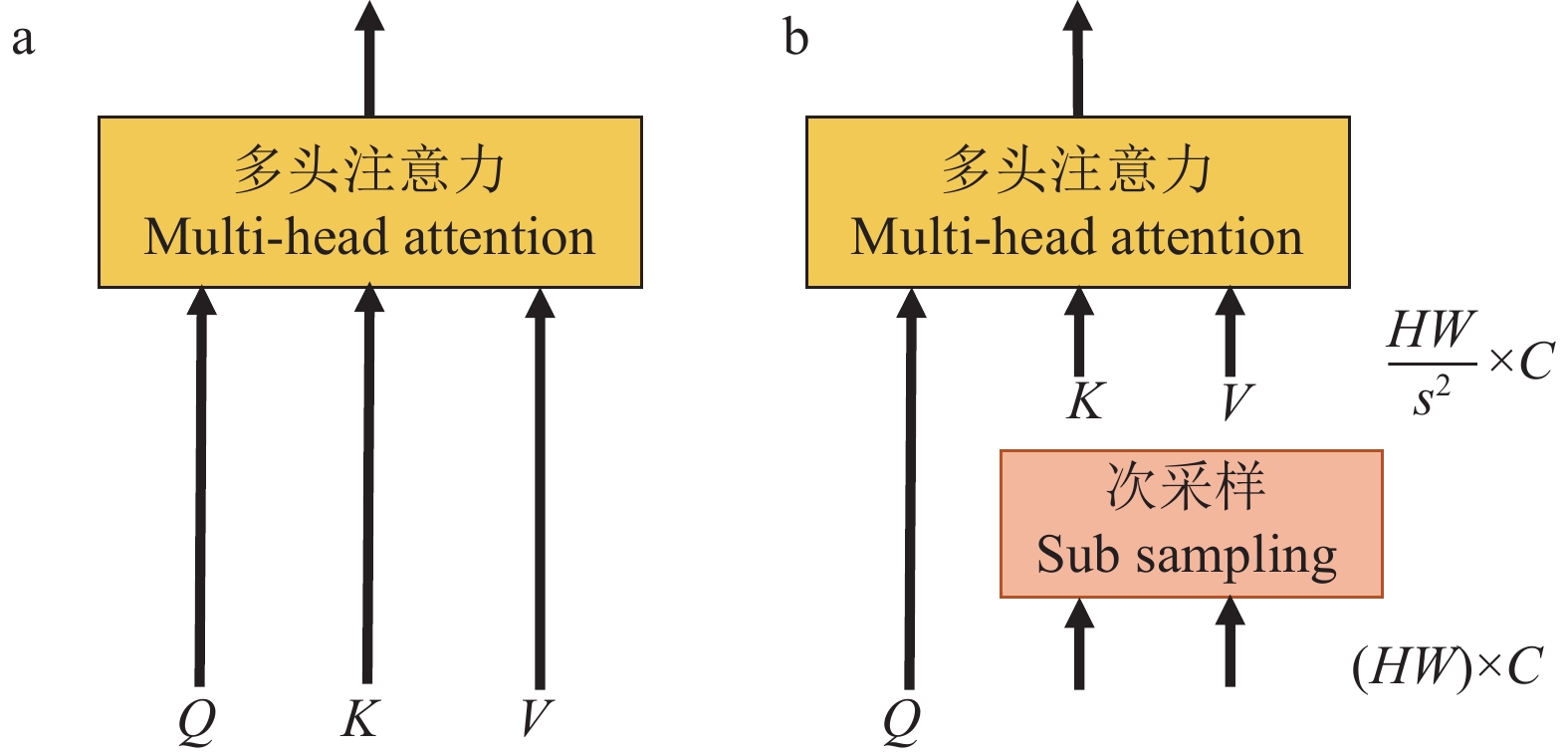

图 3 标准多头注意力(a)与全局子采样注意力(b)的对比Q、K、V分别表示查询、键和值，H、W分别表示输入图片的高度和宽度，s表示子窗口大小，C表示通道数Figure 3. Comparison of standard multi-head attention and global subsampling attentionQ, K, V represent query, key and value respectively, H and W represent the height and width of the input picture respectively, s represents size of the subwindow, C represents number of channels轻量级全局捕获块的整体结构如图4所示，LGCB首先对输入特征图做条件位置编码[17](Conditional position encoding，CPE)，将输入向量
$ H\times W\times {d}_{i} $ 映射到高维空间，然后在空间维度展平成向量$ HW\times {d}_{i} $ ，过程中得到了输入特征图的位置信息。在全局子采样注意力阶段，输入特征尺寸为$ HW\times {d}_{i} $ ，次采样的输出尺寸为$ HW/{s}^{2}\times {d}_{i} $ ，其中$ {d}_{i} $ 为通道维数，s为子窗口的大小，得到$ Q=HW\times {d}_{i} $ ，$ K=V=HW/{s}^{2}\times {d}_{i}/h $ ，$ h $ 为多头注意力头的数量，将QKV共同送入多头注意力。最后经过轻量级前馈网络[18]将输入从$ {d}_{i} $ 降维到$ {d}_{i}/r $ ，再从$ {d}_{i}/r $ 升维到$ {d}_{i} $ ，其中r为降维因子，通常取$ r=4 $ ，该操作用于提升模型容量。简单地，轻量级全局捕获块可以表述如下：![]()

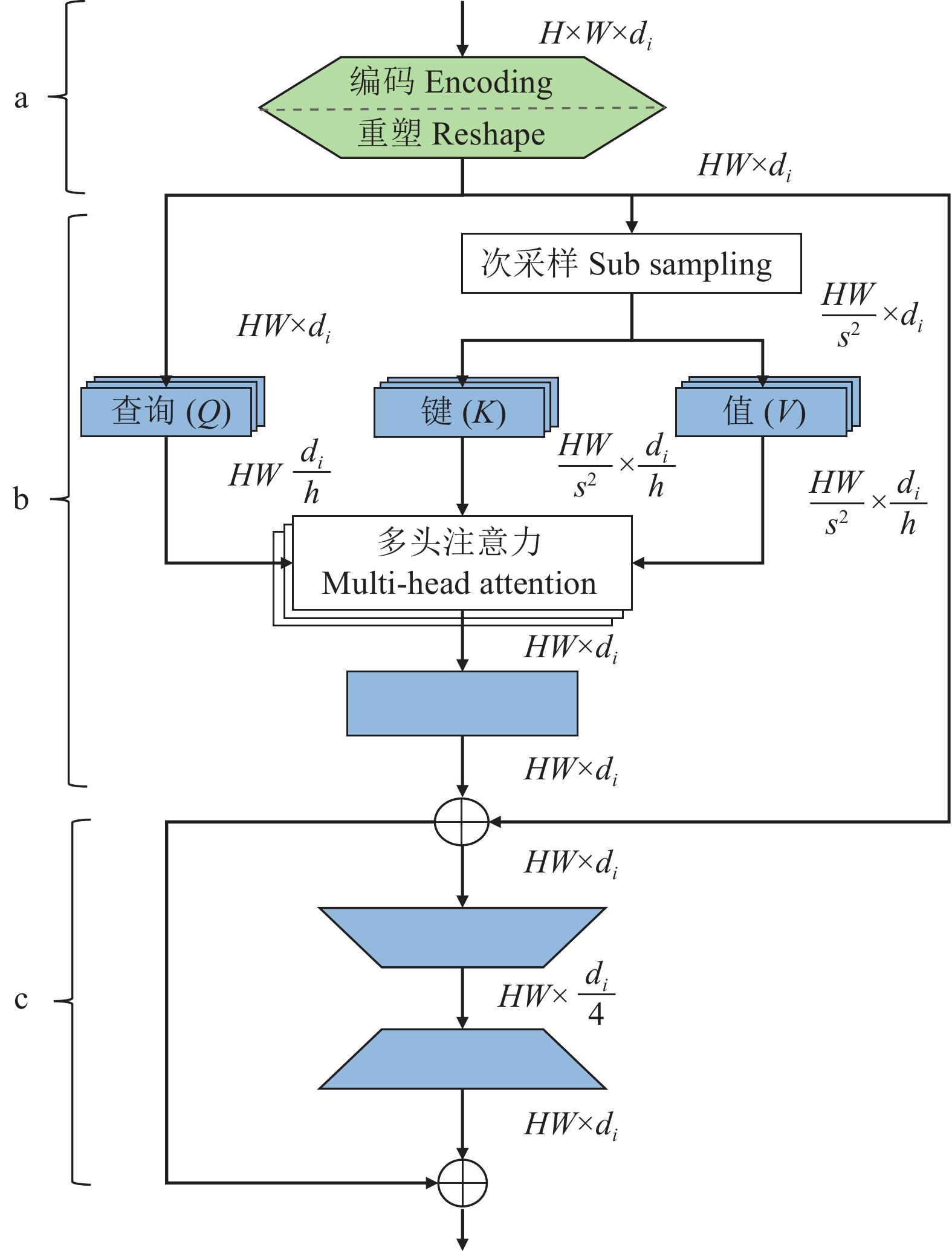

图 4 轻量级全局捕获块a：条件位置编码；b：全局子采样注意力；c：轻量级前馈网络；di：通道维数；s：子窗口的大小；h：多头注意力头的数量；H和W分别代表输入特征的高度和宽度Figure 4. Lightweight global capture blocka: Conditional position encoding; b: Global subsampling attention; c: Lightweight feedforward network; di: Channel dimension; s: Size of the sub window; h: Number of attention heads with multiple heads; H and W represent the height and width of the input features, respectively$$ \begin{array}{c}X={\rm{CPE}}\left[\mathrm{N}\mathrm{o}\mathrm{r}\mathrm{m}\left({X}_{{\rm{in}}}\right)\right],\end{array} $$ (1) $$ \begin{array}{c}Y={\rm{GSA}}\left[\mathrm{N}\mathrm{o}\mathrm{r}\mathrm{m}\left({X}\right)\right]+X,\end{array} $$ (2) $$ \begin{array}{c}{X}_{\mathrm{o}\mathrm{u}\mathrm{t}}={\rm{Lightweight\;FFN}}\left[\mathrm{N}\mathrm{o}\mathrm{r}\mathrm{m}\left({Y}\right)\right]+Y,\end{array} $$ (3) 式中，
${X}_{{\rm{in}}}$ 表示输入张量，Norm是层归一化操作，CPE是条件位置编码，GSA是全局子采样注意力，Lightweight FFN是轻量级前馈网络。所有这些操作都可以在标准深度学习平台通过常用和高度优化的操作来实现。1.2.3 M2CNet模型架构
为满足不同的边缘部署需求，本研究提出了3个典型的变体，即M2CNet-S/B/L。架构规范如表2所示，对于归一化，在局部捕捉块中使用批归一化，在轻量级全局捕获块中使用层归一化，对于激活函数均使用ReLU。
表 2 M2CNet-S/B/L的网络架构 1)Table 2. M2CNet-S/B/L network architecture阶段
Stage输出尺寸
Output size层名称
Name of layerM2CNet-S M2CNet-B M2CNet-L 1 $ 56\times 56 $ Conv.下采样 $ 4\times \mathrm{4,36},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\;4 $ $ 4\times \mathrm{4,48},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\;4 $ $ 56\times 56 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,36}\\ 3\times \mathrm{1,1}\times \mathrm{3,36}\\ \begin{array}{c}{H}_{1}=1,{s}_{1}=4\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,48}\\ 3\times \mathrm{1,1}\times \mathrm{3,48}\\ \begin{array}{c}{H}_{1}=1,{s}_{1}=4\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,48}\\ 3\times \mathrm{1,1}\times \mathrm{3,48}\\ \begin{array}{c}{H}_{1}=1,{s}_{1}=4\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 2 $ 28\times 28 $ Conv.下采样 $ 2\times \mathrm{2,72},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 2\times \mathrm{2,96},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 28\times 28 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,72}\\ 3\times \mathrm{1,1}\times \mathrm{3,72}\\ \begin{array}{c}{H}_{1}=2,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,96}\\ 3\times \mathrm{1,1}\times \mathrm{3,96}\\ \begin{array}{c}{H}_{1}=2,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,96}\\ 3\times \mathrm{1,1}\times \mathrm{3,96}\\ \begin{array}{c}{H}_{1}=2,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 3 $ 14\times 14 $ Conv.下采样 $ 2\times \mathrm{2,144},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 2\times \mathrm{2,192},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 14\times 14 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,144}\\ 3\times \mathrm{1,1}\times \mathrm{3,144}\\ \begin{array}{c}{H}_{1}=4,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 3 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,192}\\ 3\times \mathrm{1,1}\times \mathrm{3,192}\\ \begin{array}{c}{H}_{1}=4,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 4 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,192}\\ 3\times \mathrm{1,1}\times \mathrm{3,192}\\ \begin{array}{c}{H}_{1}=4,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 6 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 4 $ 7\times 7 $ Conv.下采样 $ 2\times \mathrm{2,288},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 2\times \mathrm{2,384},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e} \;2 $ $ 7\times 7 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,288}\\ 3\times \mathrm{1,1}\times \mathrm{3,288}\\ \begin{array}{c}{H}_{1}=8,{s}_{1}=1\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,384}\\ 3\times \mathrm{1,1}\times \mathrm{3,384}\\ \begin{array}{c}{H}_{1}=8,{s}_{1}=1\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,384}\\ 3\times \mathrm{1,1}\times \mathrm{3,384}\\ \begin{array}{c}{H}_{1}=8,{s}_{1}=1\\ {R}_{1}=4\end{array}\end{array} \right]\times 4 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 输出 Output $ 1\times 1 $ 全连接 100 参数量(M) No. of parameters 1.83 3.52 5.76 计算量(G) Floating point operations 0.23 0.39 0.60 1)输入图像大小默认为224像素×224像素，Conv.代表卷积操作，stride表示卷积的步幅，Hi和Si是第i个全局子采样注意力的头数和次采样大小，Ri是第i个轻量级前馈网络的特征尺寸缩放比
1) The input image size is 224×224 by default, Conv. stands for convolution operation, stride stands for convolution step, Hi and Si are the number of heads and subsampling size of the ith global subsampling, and Ri is the scaling ratio of the feature size of the ith lightweight feedforward network2. 结果与分析
2.1 试验环境与评价指标
本研究在Ubuntu 20.04系统展开，该系统搭载GeForce RTX 3090图形处理器并通过并行计算架构CUDA 11.4和CUDNN 8.2.4驱动，深度学习框架选择PyTorch 1.10.1，编程语言为Python 3.8.5。训练时CIFAR100和IP102的迭代次数设为300，PlantVillage的迭代次数设为60，批次均为64。学习率选择余弦衰减[19]策略，PlantVillage和CIFAR100的初始学习率设为0.0005，IP102的初始学习率设为0.005，前10个迭代次数学习率均使用线性启动。优化器选择Adamw[20]，并将权重衰减设置为0.05，在训练中还使用了标签平滑[21]和Mixup[22]数据增强来进一步探索模型性能。训练时图像使用224像素×244像素的随机裁剪，测试时使用224像素×244像素的中心裁剪。
评价指标采用Top1准确率、Top5准确率和损失值，Top1准确率指预测概率排名第1的类别与实际结果相符的准确率，Top5 准确率是指预测概率排名前5的类别与实际结果相符的准确率。准确率(Accuracy)和损失值(Loss)的计算公式如下：
$$ \begin{array}{c}{\rm{Accuracy}}=\dfrac{\mathrm{T}\mathrm{P}+\mathrm{T}\mathrm{N}}{\mathrm{T}\mathrm{P}+\mathrm{F}\mathrm{N}+\mathrm{F}\mathrm{P}+\mathrm{T}\mathrm{N}} \times 100{\text{%}}，\end{array} $$ (4) $${\rm{Loss}}=-{\displaystyle\sum} _{i=1}^{n}p\left({x}_{i}\right)\mathrm{lg}\left[q\left({x}_{i}\right)\right]， $$ (5) 式中，TP为真正类，TN为真负类，FP假正类，FN假负类；
$ p ({x}_{i})$ 代表真实的标签，$ q({x}_{i}) $ 代表预测的概率。2.2 模型性能对比
本研究将M2CNet应用于CIFAR100，并与多种模型进行了比较，包括许多经典的计算量(Floating point operations，FLOPs)小于1G的轻量级卷积网络，例如ShuffleNets [23-24]、SqueezeNet[25]、MobileNetV2[26]、MobileNetV3[27]、MnasNet[28]、EfficientNet[29]，还包括ViT模型MobileViT[30]和大型模型VGG，M2CNet-S/B/L的训练过程见图5，从图5可以直观地看到随着300次迭代的收敛，M2CNet-S/B/L在训练集和测试集的损失值逐渐降低，直至趋于平稳。
![]()

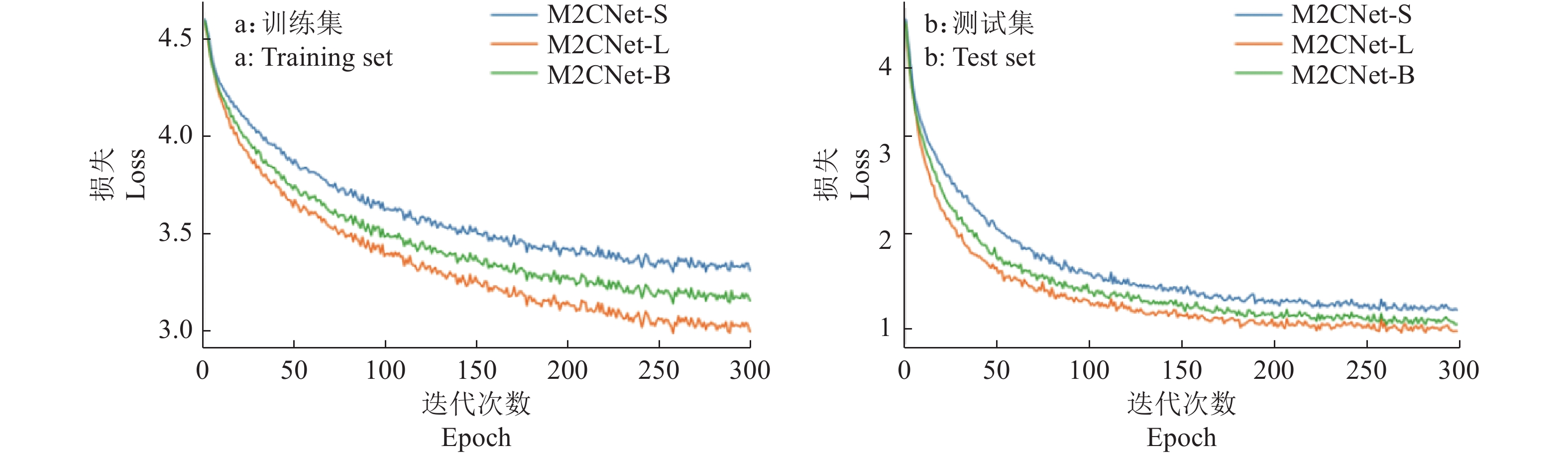

图 5 M2CNet-S/B/L在CIFAR100数据集的训练过程Figure 5. M2CNet-S/B/L training process in the CIFAR100 dataset表3是对比结果，在参数量和计算量相似的情况下，M2CNet-S/B/L占据一定优势，且M2CNet-L参数量和准确率最优。与ShuffleNet系列相比，本研究的M2CNet-S/B比ShuffleNet-V2 1.5/2.0分别在Top1准确率上实现了4.53、2.53个百分点的提升。与MnasNet系列相比，M2CNet-S/B/L比MnasNet 0.75/1.0/1.3分别在Top1的准确率上实现了1.89、2.62和1.75个百分点的提升。与MobileNet系列相比，M2CNet-S/B/L分别在Top1准确率上实现了9.35、6.16和5.12个百分点的提升。由此可见将多头注意力机制与卷积结合可以有效提升卷积模型的性能，例如M2CNet-S与MobileNet-V2、MobileNet-V3-Large参数量和计算量相似，但其识别精度却更优。在与MobileViT系列的对比中，M2CNet-S/B/L同样在识别精度上展现出明显优势。本研究也将M2CNet与大型模型做对比，可以看到M2CNet-L比VGG系列、ResNet 18准确率更高，而参数量仅为ResNet 18的一半，是VGG系列的
$ 1/20 $ 。由此可见M2CNet可以在模型参数量和准确率之间保持平衡。表 3 CIFAR100数据集模型对比结果Table 3. Comparison results of CIFAR100 dataset model模型
Model参数量 (M)
No. of
parameters计算量 (G)
Floating
point
operations准确率/%
AccuracyTop5 Top1 ShuffleNet-V2 0.5 0.4 0.04 72.74 41.83 ShuffleNet-V2 1.0 1.4 0.15 86.21 59.65 ShuffleNet-V2 1.5 2.6 0.30 90.08 66.56 ShuffleNet-V2 2.0 5.6 0.56 93.06 72.79 SqueezeNet 1.0 0.8 0.75 78.48 49.68 SqueezeNet 1.1 0.8 0.30 78.12 50.14 MobileNet-V3-Small 1.6 0.06 87.90 61.74 MobileNet-V2 2.4 0.31 91.69 69.16 MobileNet-V3-Large 4.3 0.23 93.57 73.27 MnasNet 0.5 1.1 0.11 88.13 62.60 MnasNet 0.75 2.0 0.22 91.44 69.20 MnasNet 1.0 3.2 0.32 92.81 72.70 MnasNet 1.3 5.1 0.54 94.41 76.64 EfficientNet B0 4.1 0.40 94.63 76.00 EfficientNet B1 6.6 0.60 94.95 77.96 ResNet 18 11.2 1.80 94.66 76.85 VGG 11 129.2 7.60 94.25 75.82 VGG 13 129.4 11.30 94.38 76.46 VGG 16 134.7 15.50 94.63 78.19 VGG 19 140.0 19.60 95.25 78.19 MobileViT-XXS 1.0 0.33 84.98 55.96 MobileViT-XS 2.0 0.90 89.55 64.34 MobileViT-S 5.1 1.75 93.64 72.93 M2CNet-S 1.8 0.23 92.46 71.09 M2CNet-B 3.5 0.39 94.16 75.32 M2CNet-L 5.8 0.60 95.31 78.39 2.3 病虫害识别效果
为了更好地比较M2CNet-S/B/L的效果，本研究针对每一种变体找到了在参数量和计算量上相似的对照，即M2CNet-S对应MobileViT-XS、MobileViT-XXS、MnasNet 0.75、MobileNet-V2；M2CNet-B对应MobileNet-V3-Large、EfficientNet B0、MnasNet 1.0；M2CNet-L对应EfficientNet B1、MobileViT-S、MnasNet 1.3。将以上网络分别在PlantVillage病害数据集和IP102虫害数据集上展开试验，试验结果见图6。
![]()

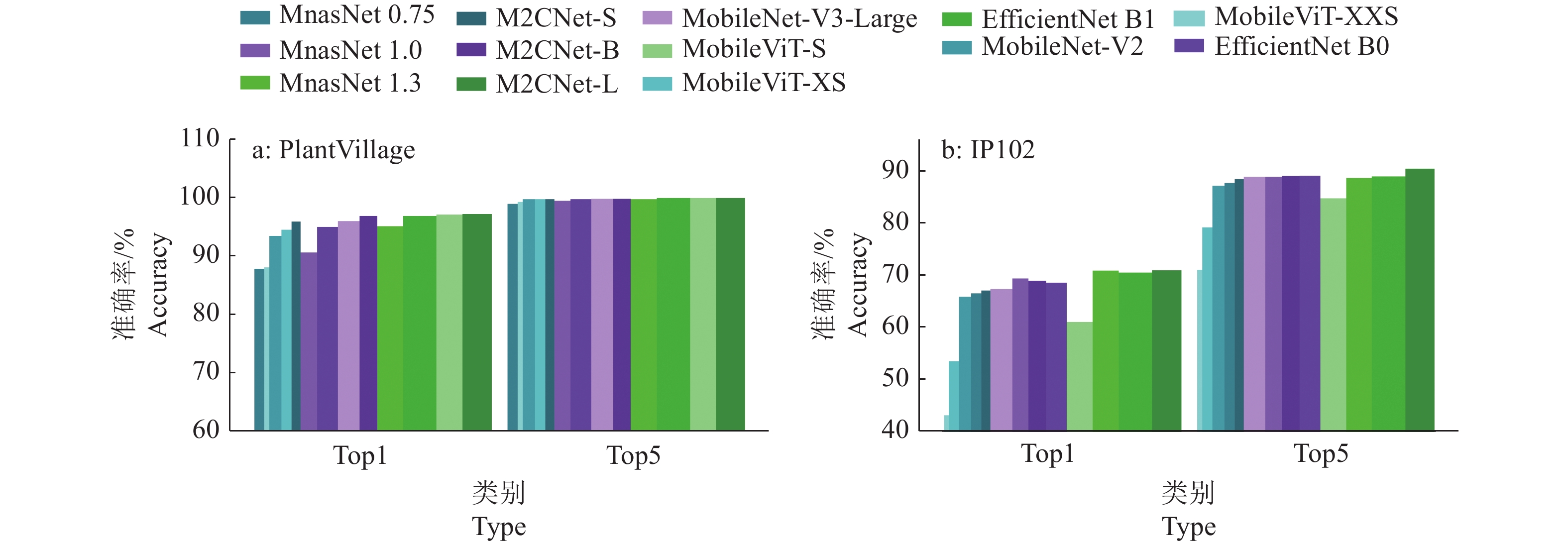

图 6 病虫害数据集识别结果柱状图的宽度与模型参数呈线性关系，参数量越大柱状图越宽；同一色系代表同一对照，同一色系中颜色最深的柱子对应M2CNet变体Figure 6. Identification results of pest data setsThe width of the bar chart is linearly related to the model parameters, the larger the number of parameters, the wider the bar chart; The same color system represents the same control, and the darkest column in the same color system corresponds to the M2CNet variant图6a是PlantVillage数据集识别结果，可以看到在各组对照中M2CNet-S/B/L分别取得了95.92%、96.82%、97.15%的最大Top1识别准确率，在参数量相似的情况下取得了最优的结果。图6b是IP102数据集识别结果，M2CNet-S/L依然延续了在PlantVillage上的表现，分别取得了67.08%、71.0%的最大Top1准确率和88.49%、90.50%的最大Top5准确率。在M2CNet-B对照中MnasNet 1.0取得了69.46%的最大Top1准确率，超出M2CNet-B 0.47个百分点，不过从整体来看，M2CNet变体在作物病虫害识别任务中依然表现出色。M2CNet变体能在对照试验中取得比其他轻量级网络更有竞争力的结果，分析原因在于融合多头注意力的M2CNet不仅关注局部信息，也关注全局信息，因此能够灵活应对不同特征尺度的变化。
2.4 热力图可视化
为了进一步解释融合多头注意力后M2CNet-S/B/L关注的区域，这里使用Grad-CAM[31]方法在病害和虫害的部分数据集上抽取特征图进行可视化，其可视化结果如图7所示。可以看到，由M2CNet-S到M2CNet-B再到M2CNet-L，模型对于分类识别任务中更有判别性的特征区域给予了更高的关注，在一定程度上降低了背景特征的干扰，进而提升了模型识别精度。
![]()

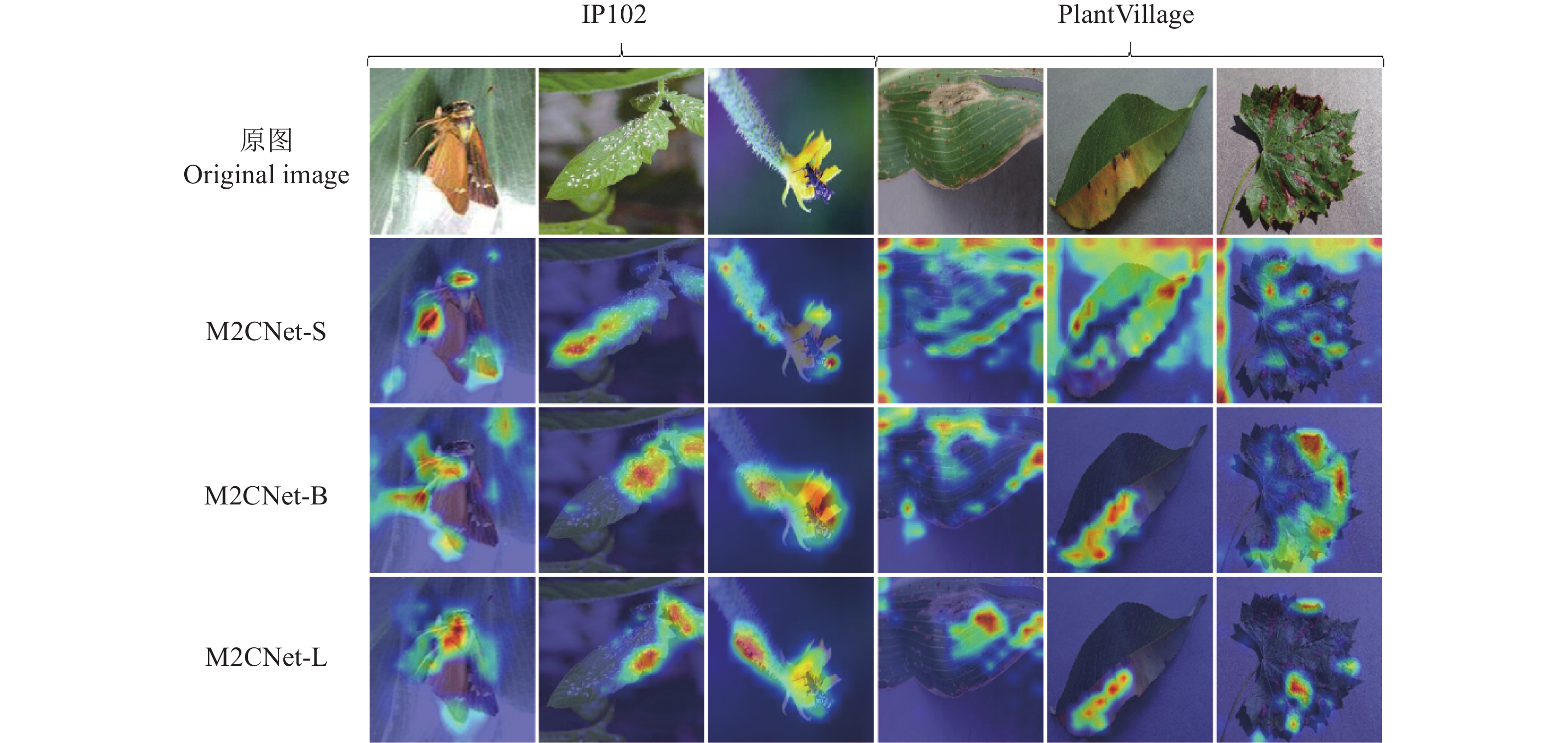

图 7 网络关注区域热力图红色高亮部分代表网络关注度高的区域，冷色发暗部分代表网络关注度低的区域Figure 7. Thermal map of the network focus areaThe highlighted areas in red represent areas with high network attention, while the dark areas in cool colors represent areas with low network attention3. 结论
本研究为设计出轻量级作物病虫害识别方法，将多头注意力机制捕捉长距离依赖关系的能力与卷积神经网络的局部特征提取能力相结合，设计出满足不同边缘部署需求的3个变体：M2CNet-S/B/L。
为了验证M2CNet-S/B/L的特征提取能力，在CIFAR100数据集上将其与其他轻量级网络展开对比，在参数量和计算量相似的情况下，M2CNet 3个变体均表现出良好的性能。在与经典的轻量级网络MobileNet系列比较中，M2CNet-S/B/L在Top1准确率上分别实现了9.35、6.16和5.12个百分点的增益。
在作物病虫害数据集的试验中，M2CNet-S/B/L在PlantVillage病害数据集上取得了大于99.70%的Top5准确率和大于95.92%的Top1准确率，在IP102虫害数据集上取得了大于88.4%的Top5准确率和大于67.0%的Top1准确率，且在同级别网络的对比中均占有优势，证明M2CNet能够胜任作物病虫害识别任务。
M2CNet网络有着参数量少的优点，以M2CNet-S为例，其参数内存仅占用1.8M，对硬件性能(FLOPs)要求仅为0.23G，这极大降低了对硬件平台的要求，有利于后续的边缘平台部署和作物病害检测系统的开发和普及。
-
![]()
图 1 M2CNet网络总体组成
LCB：局部捕获块；LGCB：轻量级全局捕获块；H和W分别代表输入图片的高度和宽度；$ {C}_{i} $：指用于阶段i的通道数；$ {L}_{i} $：阶段i的局部捕获块和轻量级全局捕获块数量
Figure 1. Overall structure of the M2CNet network
LCB: Local capture block; LGCB: Lightweight global capture block; H and W represent the height and width of the input image, respectively; $ {C}_{i}: $ Number of channels used for stage i; $ {L}_{i} $ represents the number of local capture blocks and lightweight global capture blocks in stage i
![]()
图 2 局部捕捉块结构图
a：深度可分离卷积；b：多层循环全连接
Figure 2. Structure diagram of a local snap block
a : Deep separable convolution; b: Multi-layer loop fully connected
![]()
图 3 标准多头注意力(a)与全局子采样注意力(b)的对比
Q、K、V分别表示查询、键和值，H、W分别表示输入图片的高度和宽度，s表示子窗口大小，C表示通道数
Figure 3. Comparison of standard multi-head attention and global subsampling attention
Q, K, V represent query, key and value respectively, H and W represent the height and width of the input picture respectively, s represents size of the subwindow, C represents number of channels
![]()
图 4 轻量级全局捕获块
a：条件位置编码；b：全局子采样注意力；c：轻量级前馈网络；di：通道维数；s：子窗口的大小；h：多头注意力头的数量；H和W分别代表输入特征的高度和宽度
Figure 4. Lightweight global capture block
a: Conditional position encoding; b: Global subsampling attention; c: Lightweight feedforward network; di: Channel dimension; s: Size of the sub window; h: Number of attention heads with multiple heads; H and W represent the height and width of the input features, respectively
![]()
图 5 M2CNet-S/B/L在CIFAR100数据集的训练过程
Figure 5. M2CNet-S/B/L training process in the CIFAR100 dataset
![]()
图 6 病虫害数据集识别结果
柱状图的宽度与模型参数呈线性关系，参数量越大柱状图越宽；同一色系代表同一对照，同一色系中颜色最深的柱子对应M2CNet变体
Figure 6. Identification results of pest data sets
The width of the bar chart is linearly related to the model parameters, the larger the number of parameters, the wider the bar chart; The same color system represents the same control, and the darkest column in the same color system corresponds to the M2CNet variant
![]()
图 7 网络关注区域热力图
红色高亮部分代表网络关注度高的区域，冷色发暗部分代表网络关注度低的区域
Figure 7. Thermal map of the network focus area
The highlighted areas in red represent areas with high network attention, while the dark areas in cool colors represent areas with low network attention
表 1 IP102 数据集害虫分级分类体系
Table 1 Taxonomy of the IP102 dataset on different class levels
作物
Crop害虫类别
Pest class训练集
Training set测试集
Test set水稻 Rice 14 6734 1683 玉米 Corn 13 11212 2803 小麦 Wheat 9 2734 684 甜菜 Sugarbeet 8 3536 884 苜蓿 Alfalfa 13 8312 2078 葡萄 Grape 16 14041 3510 柑橘 Orange 19 5818 1455 芒果 Mango 10 7790 1948 总计 Total 102 60177 15045
下载: 导出CSV
表 2 M2CNet-S/B/L的网络架构 1)
Table 2 M2CNet-S/B/L network architecture
阶段
Stage输出尺寸
Output size层名称
Name of layerM2CNet-S M2CNet-B M2CNet-L 1 $ 56\times 56 $ Conv.下采样 $ 4\times \mathrm{4,36},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\;4 $ $ 4\times \mathrm{4,48},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\;4 $ $ 56\times 56 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,36}\\ 3\times \mathrm{1,1}\times \mathrm{3,36}\\ \begin{array}{c}{H}_{1}=1,{s}_{1}=4\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,48}\\ 3\times \mathrm{1,1}\times \mathrm{3,48}\\ \begin{array}{c}{H}_{1}=1,{s}_{1}=4\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,48}\\ 3\times \mathrm{1,1}\times \mathrm{3,48}\\ \begin{array}{c}{H}_{1}=1,{s}_{1}=4\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 2 $ 28\times 28 $ Conv.下采样 $ 2\times \mathrm{2,72},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 2\times \mathrm{2,96},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 28\times 28 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,72}\\ 3\times \mathrm{1,1}\times \mathrm{3,72}\\ \begin{array}{c}{H}_{1}=2,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,96}\\ 3\times \mathrm{1,1}\times \mathrm{3,96}\\ \begin{array}{c}{H}_{1}=2,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 1 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,96}\\ 3\times \mathrm{1,1}\times \mathrm{3,96}\\ \begin{array}{c}{H}_{1}=2,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 3 $ 14\times 14 $ Conv.下采样 $ 2\times \mathrm{2,144},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 2\times \mathrm{2,192},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 14\times 14 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,144}\\ 3\times \mathrm{1,1}\times \mathrm{3,144}\\ \begin{array}{c}{H}_{1}=4,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 3 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,192}\\ 3\times \mathrm{1,1}\times \mathrm{3,192}\\ \begin{array}{c}{H}_{1}=4,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 4 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,192}\\ 3\times \mathrm{1,1}\times \mathrm{3,192}\\ \begin{array}{c}{H}_{1}=4,{s}_{1}=2\\ {R}_{1}=4\end{array}\end{array} \right]\times 6 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 4 $ 7\times 7 $ Conv.下采样 $ 2\times \mathrm{2,288},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e}\; 2 $ $ 2\times \mathrm{2,384},\mathrm{s}\mathrm{t}\mathrm{r}\mathrm{i}\mathrm{d}\mathrm{e} \;2 $ $ 7\times 7 $ 深度可分离卷积 $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,288}\\ 3\times \mathrm{1,1}\times \mathrm{3,288}\\ \begin{array}{c}{H}_{1}=8,{s}_{1}=1\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,384}\\ 3\times \mathrm{1,1}\times \mathrm{3,384}\\ \begin{array}{c}{H}_{1}=8,{s}_{1}=1\\ {R}_{1}=4\end{array}\end{array} \right]\times 2 $ $ \left[ \begin{array}{c}3\times \mathrm{3,1}\times \mathrm{1,384}\\ 3\times \mathrm{1,1}\times \mathrm{3,384}\\ \begin{array}{c}{H}_{1}=8,{s}_{1}=1\\ {R}_{1}=4\end{array}\end{array} \right]\times 4 $ 多层循环全连接 全局子采样注意力 轻量级前馈网络 输出 Output $ 1\times 1 $ 全连接 100 参数量(M) No. of parameters 1.83 3.52 5.76 计算量(G) Floating point operations 0.23 0.39 0.60 1)输入图像大小默认为224像素×224像素，Conv.代表卷积操作，stride表示卷积的步幅，Hi和Si是第i个全局子采样注意力的头数和次采样大小，Ri是第i个轻量级前馈网络的特征尺寸缩放比
1) The input image size is 224×224 by default, Conv. stands for convolution operation, stride stands for convolution step, Hi and Si are the number of heads and subsampling size of the ith global subsampling, and Ri is the scaling ratio of the feature size of the ith lightweight feedforward network
下载: 导出CSV
表 3 CIFAR100数据集模型对比结果
Table 3 Comparison results of CIFAR100 dataset model
模型
Model参数量 (M)
No. of
parameters计算量 (G)
Floating
point
operations准确率/%
AccuracyTop5 Top1 ShuffleNet-V2 0.5 0.4 0.04 72.74 41.83 ShuffleNet-V2 1.0 1.4 0.15 86.21 59.65 ShuffleNet-V2 1.5 2.6 0.30 90.08 66.56 ShuffleNet-V2 2.0 5.6 0.56 93.06 72.79 SqueezeNet 1.0 0.8 0.75 78.48 49.68 SqueezeNet 1.1 0.8 0.30 78.12 50.14 MobileNet-V3-Small 1.6 0.06 87.90 61.74 MobileNet-V2 2.4 0.31 91.69 69.16 MobileNet-V3-Large 4.3 0.23 93.57 73.27 MnasNet 0.5 1.1 0.11 88.13 62.60 MnasNet 0.75 2.0 0.22 91.44 69.20 MnasNet 1.0 3.2 0.32 92.81 72.70 MnasNet 1.3 5.1 0.54 94.41 76.64 EfficientNet B0 4.1 0.40 94.63 76.00 EfficientNet B1 6.6 0.60 94.95 77.96 ResNet 18 11.2 1.80 94.66 76.85 VGG 11 129.2 7.60 94.25 75.82 VGG 13 129.4 11.30 94.38 76.46 VGG 16 134.7 15.50 94.63 78.19 VGG 19 140.0 19.60 95.25 78.19 MobileViT-XXS 1.0 0.33 84.98 55.96 MobileViT-XS 2.0 0.90 89.55 64.34 MobileViT-S 5.1 1.75 93.64 72.93 M2CNet-S 1.8 0.23 92.46 71.09 M2CNet-B 3.5 0.39 94.16 75.32 M2CNet-L 5.8 0.60 95.31 78.39
下载: 导出CSV
-
[1] SIMONYAN K, ZISSERMAN A. Very deep convolutional networks for large-scale image recognition[EB/OL]. arXiv: 1409.1556. https://arxiv.org/abs/1409.1556.
[2] HE K, ZHANG X, REN S, et al. Deep residual learning for image recognition[C]//2016 IEEE Conference on Computer Vision and Pattern Recognition. Las Vegas, USA: IEEE, 2016: 770-778.
[3] 李静, 陈桂芬, 安宇. 基于优化卷积神经网络的玉米螟虫害图像识别[J]. 华南农业大学学报, 2020, 41(3): 110-116. doi: 10.7671/j.issn.1001-411X.201907017 [4] 刘洋, 冯全, 王书志. 基于轻量级CNN的植物病害识别方法及移动端应用[J]. 农业工程学报, 2019, 35(17): 194-204. doi: 10.11975/j.issn.1002-6819.2019.17.024 [5] 陆健强, 林佳翰, 黄仲强, 等. 基于Mixup算法和卷积神经网络的柑橘黄龙病果实识别研究[J]. 华南农业大学学报, 2021, 42(3): 94-101. doi: 10.7671/j.issn.1001-411X.202008041 [6] 邱文杰, 叶进, 胡亮青, 等. 面向植物病害识别的卷积神经网络精简结构Distilled-MobileNet模型[J]. 智慧农业(中英文), 2021(1): 109-117. [7] DOSOVITSKIY A, BEYER L, KOLESNIKOV A, et al. An image is worth 16×16 words: Transformers for image recognition at scale[EB/OL]. arXiv: 2010.11929. https://arxiv.org/abs/2010.11929.
[8] KRIZHEVSKY A, HINTON G. Learning multiple layers of features from tiny images[R/OL]. Technical report: University of Toronto, https://www.cs.toronto.edu~kriz/learning-features-2009-TR.pdf.
[9] HUGHES D P, SALATHE M. An open access repository of images on plant health to enable the development of mobile disease diagnostics[EB/OL]. arXiv: 1511.08060. https://arxiv. org/abs/1511.08060.
[10] WU X P, ZHAN C, LAI Y K, et al. IP102: A large-scale benchmark dataset for insect pest recognition[C]//2019 IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR). Long Beach, USA: IEEE, 2020: 8779-8788.
[11] HE K M, ZHANG X Y, REN S Q, et al. Deep residual learning for image recognition[C]//2016 Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. Las Vegas, USA: IEEE, 2016: 770-778.
[12] HOWARD A G, ZHU M L, CHEN B, et al. MobileNets: Efficient convolutional neural networks for mobile vision applications[EB/OL]. arXiv: 1704.04861. https://arxiv.org/abs/1704.0486.
[13] CHEN S, XIE E, GE C, et al. CycleMLP: A MLP-like architecture for dense prediction[C]//International Conference on Learning Representations. OpenRe view. net, 2022: 1-21.
[14] IOFFE S, SZEGEDY C. Batch normalization: Accelerating deep network training by reducing internal covariate shift[C]// Proceedings of the 32nd International Conference on Machine Learning. New York: ACM, 2015: 448-456.
[15] LIU Z, MAO H, WU C Y, et al. A convnet for the 2020s[C]//2022 IEEE/CVF Conference on Computer Vision and Pattern Recognition, New Orleans, USA: IEEE, 2022: 11966-11976.
[16] CHU X, TIAN Z, WANG Y, et al. Twins: Revisiting the design of spatial attention in vision transformers[C]//Advances in Neural Information Processing Systems(NIPS). 2021, 34: 9355-9366.
[17] CHU X X, TIAN Z, ZHANG B, et al. Conditional positional encodings for vision transformers[EB/OL]. arXiv: 2102.10882. https://arxiv.org/abs/2102.10882.
[18] VASWANI A, SHAZEER N, PARMAR N, et al. Attention is all you need[C]//Proceedings of the 31st International Conference on Neural Information Processing Systems. Long Beach, USA: ACM, 2017: 6000-6010.
[19] LOSHCHILOV I, HUTTER F. SGDR: Stochastic gradient descent with restarts[C]//International Conference on Learning Representations. Toulon: OpenReview. net, 2017: 1-16.
[20] LOSHCHILOY I, HUTTER F. Decoupled weight decay regularization[C]//International Conference on Learning Representations. New Orleans: OpenReview. net, 2019: 1-19.
[21] MULLER R, KORNBLITH S, HINTON G E. When does label smoothing help? [EB/OL]. arXiv: 1906.02629. https://arxiv.org/abs/1906.02629.
[22] ZHANG H Y, CISSE M, DAUPHIN Y N, et al. Mixup: Beyond empirical risk minimization[EB/OL]. arXiv: 1710.09412. https://arxiv.org/abs/1710.09412.
[23] ZHANG X Y, ZHOU X Y, LIN M X, et al. ShuffleNet: An extremely efficient convolutional neural network for mobile devices[C]//2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Salt Lake City, UT, USA: IEEE, 2018: 6848-6856.
[24] MA N N, ZHANG X Y, ZHENG H T, et al. ShuffleNet V2: Practical guidelines for efficient cnn architecture design[C]//Proceedings of the European Conference on Computer Vision (ECCV). New York: ACM, 2018: 122-138.
[25] IANDOLA F N, HAN S, MOSKEWICZ M W, et al. SqueezeNet: AlexNet-level accuracy with 50x fewer parameters and <0.5 MB model size[EB/OL]//arXiv: 1602.07360. https://arxiv.org/abs/1602.07360.
[26] SANDLER M, HOWARD A, ZHU M, et al. MobileNetV2: Inverted residuals and linear bottlenecks [C]//2018 IEEE/CVF Conference on Computer Vision and Pattern Recognition. Salt Lake City, USA: IEEE, 2018: 4510-4520.
[27] HOWARD A, SANDLER M, CHEN B, et al. Searching for MobileNetV3[C]//2019 IEEE/CVF International Conference on Computer Vision. Seoul, Korea: IEEE, 2020: 1314-1324.
[28] TAN M X, CHEN B, PANG R M, et al. Mnasnet: Platform-aware neural architecture search for mobile[C]//Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. Long Beach, USA: IEEE, 2020: 2815-2823.
[29] TAN M, LE Q. Efficientnet: Rethinking model scaling for convolutional neural networks[C]//International Conference on Machine Learning. Long Beach, CA, USA: LR, 2019: 6105-6114.
[30] MEHTA S, RASTEGARI M. MobileViT: Light-weight, general-purpose, and mobile-friendly vision transformer[EB/OL]. arXiv: 2110.02178. https://arxiv.org/abs/2110.02178.
[31] SELVARAJU R, COGSWELL M, DAS A, et al. Grad-CAM: Visual explanations from deep networks via gradient-based localization[J]. International Journal of Computer Vision, 2020, 128(2): 336-359. doi: 10.1007/s11263-019-01228-7
-
