Establishment of IMSA-LAMP detection method for Ralstonia solanacearu
-
摘要:目的
桑树青枯病是由茄科雷尔氏菌Ralstonia solanacearum引起的一种危害严重的细菌性病害，建立一种快速、灵敏的茄科雷尔氏菌检测方法，对桑树青枯病的有效控制有重要意义。
方法本研究以茄科雷尔氏菌果胶裂解酶基因(Pectate lyase gene)为靶标，基于等温多自配引发扩增技术(Isothermal multiple self-matching-initiated amplification，IMSA)的引物设计原理，结合环介导等温扩增技术(Loop-mediated isothermal amplification，LAMP)的反应体系，建立一种快速有效检测茄科雷尔氏菌的IMSA-LAMP法，并对该方法的最佳反应参数进行了筛选。
结果基于果胶裂解酶基因建立的IMSA-LAMP检测方法在64.5 ℃条件下，45 min内可完成对阳性样品的特异检测，对茄科雷尔氏菌的模板DNA检测灵敏度达200 fg/µL (对应菌为1×102 CFU/mL)；对生产上收集的疑似桑树青枯病病样的检出率为87.5%。
结论IMSA-LAMP检测方法具有良好的实用性，可为桑树青枯病的快速检测、诊断与防疫提供新的技术支持。
Abstract:ObjectiveMulberry bacterial wilt is a seriously harmful bacterial disease caused by Ralstonia solanacearum. Therefore, it is of great significance to establish a rapid and sensitive detection method for R. solanacearum to effectively control mulberry bacterial wilt.
MethodPectate lyase gene of R. solanacearum was used as the target. Based on the primer design principle of isothermal multiple self-matching-initiated amplification (IMSA), combining the loop-mediated isothermal amplification (LAMP) reaction system, a rapid and effective IMSA-LAMP method for detection ofR. solanacearum was established. The optimal reaction parameters of this method were screened.
ResultThe IMSA-LAMP method based on pectate lyase gene could complete the specific detection of positive samples within 45 min at 64.5 ℃, and the detection sensitivity of R. solanacearum template DNA was 200 fg/μL (the corresponding bacteria detection sensitivity was 1 × 102 CFU/mL); The detection rate of suspected mulberry bacterial wilt samples collected in production was 87.5%.
ConclusionThis method has good practicability and can provide new technical support for the rapid detection, diagnosis and epidemic prevention of mulberry bacterial wilt.
-
Keywords:
- Mulberry bacterial wilt /
- IMSA-LAMP /
- Ralstonia solanacearum /
- Pectate lyase gene
-
香菇Lentinus edodes又称花菇、香信、香蕈、冬菇、香菌，为侧耳科植物香蕈的子实体，作为世界第2大食用菌，在我国食用菌种植产业中占有很大比例[1]，在民间素有“山珍”之称。香菇具有提高免疫、降血压、降血脂、降胆固醇、防癌抗癌等功效，且适合加工和烹调，受到消费者的极大青睐。当前除了直接烹调食用外，香菇还被制成香菇酱、脆片等食品[2]。但是香菇中含有大量水分，储藏时间短，难以运输，干制香菇可以很好地解决这个问题。
干燥过程对香菇的口感和储藏稳定性有很大影响，因此研究干燥工艺显得尤为重要。目前，普遍使用的干燥加工方法为热泵干燥，此干燥方式热效率高[3]，常用于胡萝卜[4]、毛竹笋[5]、红枣[6]、杏鲍菇[7]等果蔬，但其存在多种缺陷，如微生物以及细菌总数易超标[4]等；真空干燥虽干燥时间长、成本高[8]，但其干燥品质明显高于热泵干燥，故常用于对品质要求较高果蔬，如野生软枣猕猴桃[9]、黄秋葵[10]、雪莲果粉[11]、桑葚[12]等。目前，关于香菇的热泵–真空联合干燥还鲜有报道。本文将这2种干燥方式结合起来，进行分阶段干燥，期望优势互补，得到品质与真空干燥相近，能耗又低于真空干燥的干制香菇。另外，本文还利用响应面法优化香菇热泵–真空联合干燥工艺参数，建立动力学模型，并将试验结果与单一热泵干燥、单一真空干燥对比，为联合干制香菇实际生产提供参考依据。
1. 材料与方法
1.1 试验材料
新鲜香菇购于农贸批发市场，挑选大小、菇头厚度相近且表面无明显破损的香菇作为试验样品。试验测定新鲜香菇的初始湿基含水率(w)为(89.27±1)%。简单冲洗后，放入冰箱内4 ℃条件下保存待用。
1.2 试验方法
1.2.1 工艺流程
新鲜香菇→热泵干燥(热泵干燥机：LAD-060型，徐州市海涛制冷设备有限公司)→真空干燥(真空干燥机：LABCONCO FreeZone型，上海珂淮仪器有限公司)，最终湿基含水率(w)在13%以下[7]→测定指标。
1.2.2 确定试验因素
香菇的热泵–真空联合干燥产品品质与很多因素有关，如热泵干燥的风速、湿度、温度和真空干燥的真空度(以下简称真空度)、温度以及装载量、转换点含水率等[13-16]。由于试验设备限制，很多参数都不可调，所以固定热泵干燥风速为1.6 m·s–1，湿度为10%，真空干燥冷阱温度为–50 ℃。根据王安建等[17]的研究，1 176 g·m–2为热泵干燥的最优装载量，本试验修正固定装载量为1.2 kg·m–2。每次试验物料质量为1.2 kg，当热泵干燥结束，转为真空干燥时，真空干燥铺料总面积为0.25 m2。
综上所述，确定热泵温度、真空度和转换点含水率为试验的3个因素，分别分析其对单位能耗、感官评分、复水比和硬度的影响。
1.2.3 单因素试验
用单因素试验法来确定因素(热泵温度、真空度和转换点含水率)的0水平。在装载量为1.2 kg·m–2，热泵干燥风速为1.6 m·s–1，湿度为10%，真空干燥冷阱温度为–50 ℃的条件下，分别进行试验，记录各组的4项指标。试验分为3组，共计12次联合干燥试验：
1)先进行热泵干燥，将热泵温度设置为30、40、50、60 ℃，待含水率降至55%，停止热泵干燥，转为真空干燥，设置真空度为100 Pa；
2)先进行热泵干燥，设置热泵温度为50 ℃，待含水率降至55%，停止热泵干燥，转为真空干燥，将真空度设置为50、75、100、125 Pa；
3)先进行热泵干燥，设置热泵温度为50 ℃，待含水率降至25、40、55、70%，转为真空干燥，真空度设置为100 Pa。
1.2.4 响应面优化试验设计
采用Box-Behnken Design(BBD)试验设计方法，以热泵温度(A)、真空度(B)、转换点含水率(C)为自变量，进一步研究这3个因素与联合干燥香菇产品单位能耗、感官评分、复水比和硬度的关系。试验因素水平见表1。
表 1 试验因素水平表Table 1. Factor levels of the test水平
Levelθ热泵/℃
Heat pump temperature
(A)真空度/Pa
Vacuum degree
(B)转换点含水率(w)/%
Conversion point moisture content
(C)–1 45 90 45 0 50 100 55 1 55 110 65 1.2.5 对比试验
分别进行3次单独的热泵干燥(温度49 ℃)和真空干燥试验(真空度110 Pa)，取均值得出单位能耗、感官评分、复水比和硬度，并与联合干燥进行对比。
1.3 指标测定方法
1.3.1 含水率
含水率根据GB 5009.3—2016[18]测得，所用仪器为电热鼓风干燥箱(101-A型，上海锦昱科学仪器有限公司)。
1.3.2 单位能耗
单位能耗为香菇每损失1个单位质量水分所消耗的电能。从经济效益出发，单位能耗越小越好。根据电表读数来计算，计算公式[19]为：
$$C=3\,600({W_2}-{W_1})/M,$$ (1) 式中，C为单位能耗，kJ·g–1；W1和W2分别为试验开始时和结束后的电表读数，kW·h；M为干燥去除水分总质量，g。
1.3.3 复水比
复水比用质量的增加程度表示，其值越大越好。将装有蒸馏水的烧杯放入40 ℃的恒温水浴锅(HH-1型，金坛市城东超韵实验仪器厂)中，10 min后将联合干燥后的香菇样品浸没入蒸馏水30 min(料液质量比为1∶30)，快速沥干，测质量，复水比(R)计算公式[20]为：
$$R={m_{\rm f}}/{m_{\rm g}},$$ (2) 式中，mg、mf分别为香菇复水前、后的质量，g。
1.3.4 感官评分
表 2 香菇感官品质评价标准Table 2. Evaluation standard of Lentinus edodes sensory quality评分
Score厚薄
Thickness色泽
Color肉质
Quality香气
Aroma8~10 内外均一 淡黄色，色泽均匀 肉质紧密，有脆感，软硬适中 菇香浓郁，气味怡人 4~8 内外基本均一 黄褐色，色泽均匀 肉质紧密，略有脆感 菇香一般，气味不足 0~4 内外严重不均，有薄有厚 深褐色，色泽不均 肉质较软，无脆感，或口感较硬 菇香不明显，有炭化味 1.3.5 硬度
将质构仪(TMS—PRO型，美国食品特性研究开发机构FTC)设置为TPA测量模式，测前和测后速度为8 mm·s–1，测试最大距离为20 mm，测试速度为2 mm·s–1，每组测10次，每次间隔时间为5 s，求平均值，得硬度指标[22]。
1.4 数据处理
运用Excel、Spss和Design-Expert.8.05b软件对香菇热泵–真空干燥试验数据进行分析。
2. 结果与分析
2.1 单因素试验
2.1.1 不同热泵温度对香菇干燥效果的影响
单因素第1组试验结果如图1所示。由图1可以看出，热泵温度从30 ℃增加到60 ℃，单位能耗和复水比显著降低，感官评分下降，硬度显著提高。温度过高，香菇的内部结构受到破坏，出现干燥不均匀现象，故在60 ℃时，香菇的感官评分和复水比下降，并且部分产品会因酶促和非酶促反应而出现褐变，产生褐色硬荚，导致硬度上升，质量变差。这与Jayaraman等[23]的结论相符，其研究发现在干燥过程中，果蔬因内部结构遭到破坏而吸水性能减弱，复水比下降。50 ℃时的单位能耗与60 ℃时相近，而且其他3项指标明显优于后者，因此选择50 ℃作为热泵温度的0水平。
![]()
图 1 热泵温度对香菇单位能耗、感官评分、复水比和硬度的影响各图中，柱子上方的不同小写字母表示差异显著 (P<0.05, Duncan’s法)Figure 1. The influences of heat pump temperature on unit energy consumption, sensory score, rehydration ratio and hardness of Lentinus edodesIn each figure, different lowercase letters on the bars indicated significant difference (P<0.05, Duncan’s test)2.1.2 不同真空度对香菇干燥效果的影响
单因素第2组试验结果如图2所示。由图2可以看出，真空度从50 Pa增加到100 Pa，单位能耗下降，但增加到125 Pa时，干燥罐内的气压过小，空气过于稀薄，影响了水分传递进程，导致单位能耗显著上升；随着真空度加大，感官评分和复水比增加，硬度下降(真空度为75 Pa时，其硬度与50和100 Pa时无显著差异性，但是50和100 Pa之间差异显著)，这是因为干燥罐内气压下降，空气含量减少，减轻了香菇的氧化程度，香菇也较易形成疏松多孔的结构[24]。虽然真空度为125 Pa时的感官评分和复水比最高，硬度小，但是单位能耗为本研究最先考虑指标，因此选择100 Pa作为真空度的0水平。
![]()
图 2 真空度对香菇单位能耗、感官评分、复水比和硬度的影响各图中，柱子上方的不同小写字母表示差异显著 (P<0.05, Duncan’s法)Figure 2. The influences of vacuum degree on unit energy consumption, sensory score, rehydration ratio and hardness of Lentinus edodesIn each figure, different lowercase letters on the bars indicated significant difference (P<0.05, Duncan’s test)2.1.3 不同转换点含水率对香菇干燥效果的影响
单因素第3组试验结果如图3所示。由图3可以看出，随着转换点含水率的增加，单位能耗显著增大。这是因为热泵干燥的能耗远小于真空干燥，真空干燥时间越长，其单位能耗也越大；其次，转换点含水率越大，说明香菇由热泵转为真空干燥的水分比例就越大，这对感官评分、复水比和硬度都有积极的影响(各自组内都具有显著差异性)。虽然转换点含水率为70%时的复水比和感官评分都达到最高值，表面无明显硬荚，硬度小，但其单位能耗也最大，然而转换点含水率为55%时的感官评分、复水比和硬度与70%时相近且单位能耗低，因此选择55%作为转换点含水率的0水平。
![]()
图 3 转换点含水率对香菇单位能耗、感官评分、复水比和硬度的影响各图中，柱子上方的不同小写字母表示差异显著 (P<0.05, Duncan’s法)Figure 3. The influences of conversion point moisture content on unit energy consumption, sensory score, rehydration ratio and hardness of Lentinus edodesIn each figure, different lowercase letters on the bars indicated significant difference (P<0.05, Duncan’s test)2.2 香菇联合干燥工艺参数的优化
为了得到更加精确的干燥工艺条件，使用Design-Expert.8.05b软件，设计了3因素3水平响应面分析试验，试验设计及结果如表3所示。由表3可以看出，第12组试验条件下的单位能耗最低，第11组试验条件下的感官评分最高，第3组试验条件下的复水比最大，第3组试验条件下的硬度最小。
表 3 试验设计及结果Table 3. Experimental design and result序号
No.θ热泵/℃
Heat pump temperature
(A)真空度/Pa
Vacuum degree (B)转换点含水率(w)/%
Conversion point moisture content
(C)单位能耗/(kJ·g–1)
Unit energy consumption (Y1)感官评分
Sensory
score
(Y2)复水比
Rehydration ratio
(Y3)硬度/N
Hardness
(Y4)1 50 100 55 333.54 7.7 2.59 3.62 2 50 90 60 356.09 8.1 2.70 3.34 3 45 100 60 375.56 8.3 2.84 3.27 4 50 100 55 330.68 7.7 2.62 3.63 5 50 100 55 336.35 7.8 2.58 3.62 6 55 90 55 329.19 7.3 2.50 3.74 7 55 110 55 336.17 7.5 2.54 3.70 8 45 90 55 343.52 7.6 2.65 3.69 9 50 110 50 320.37 7.1 2.57 3.79 10 50 100 55 337.21 7.9 2.61 3.64 11 50 110 60 365.84 8.5 2.76 3.31 12 55 100 50 315.88 7.0 2.41 3.86 13 45 110 55 350.33 7.9 2.67 3.63 14 45 100 50 343.81 7.5 2.56 3.75 15 50 90 50 321.55 7.3 2.42 3.82 16 50 100 55 330.62 7.8 2.60 3.65 17 55 100 60 358.85 8.0 2.61 3.39 2.2.1 单响应指标回归分析
通过Design-Expert.8.05b软件，对单位能耗(Y1)、感官评分(Y2)、复水比(Y3)和硬度(Y4)进行回归分析，得到各自的二次回归方程(表4)。分析表4中的数据可知：单位能耗(Y1)回归方程的显著性F值为42.94，对应的PF <0.000 1，说明此模型拟合性极显著；失拟性 FLf为1.39，对应的
${P_{F_{\rm Lf}}}$ 为0.368 2(${P_{F_{\rm Lf}}}$ >0.05)，说明失拟性不显著，在试验范围内误差较小，回归模型与实际情况拟合程度很高。 R2越接近1，模型拟合度越好，单位能耗(Y1)回归方程的R2为0.982 2，表明此模型可以解释响应值98.22%的变化。综上所述，此模型方程可以很好地分析和预测单位能耗指标。同理，对其他3个模型方程进行PF、${P_{F_{\rm Lf}}}$ 和R2分析，可知，这3个模型方程都可以对感官评分、复水比和硬度进行很好地预测和分析。表 4 单指标回归方程及分析结果Table 4. The regression equation of single index and analysis result指标
Indicator模型方程1)
Model equationF PF 失拟项 Lack of fit R2 FLf ${P_{F_{\rm Lf}}}$ 单位能耗
Unit energy consumption (Y1)Y1=333.68−9.14X1+2.80X2+19.34X3+0.042X1X2+
2.81X1X3+2.73X2X3+6.84X12−0.72X22+8.00X3242.94 <0.000 1 1.39 0.368 2 0.982 2 感官评分 Sensory score(Y2) Y2=7.71−0.19X1+0.088X2+0.50X3 38.03 <0.000 1 3.79 0.106 0 0.897 7 复水比 Rehydration ratio(Y3) Y3=2.60−0.082X1+0.034X2+0.12X3 77.42 <0.000 1 3.94 0.099 7 0.947 0 硬度 Hardness(Y4) Y4=3.63+0.044X1−0.020X2−0.24X3+0.005X1X2+
0.002 5X1X3+0.030X12+0.028X22−0.095X32167.40 <0.000 1 3.38 0.134 9 0.995 4 1) X1：θ热泵/℃；X2：真空度/Pa；X3：转换点含水率 (w)/%
1) X1: Heat pump temperature; X2: Vacuum degree; X3: Conversion point moisture content另外，通过比较各模型方程回归系数绝对值的大小可以得出结论：转换点含水率(C)、热泵温度(A)、真空度(B)对单位能耗(Y1)影响的主次顺序为C > A >B；对感官评分( Y2)影响的主次顺序为C > A > B；对复水比( Y3)影响的主次顺序为C > A > B；对硬度( Y4)影响的主次顺序为C > A > B。
利用Design-Expert.8.05b软件可以对相关数据进行优化，要求单位能耗(Y1)和硬度(Y4)在试验条件下达到最小值，感官评分(Y2)和复水比(Y3)在试验条件下达到最大值，各指标的单指标优化结果如表5所示。
表 5 指标回归方程优化结果Table 5. The optimization result of index regression equation项目
Item工艺参数优化组合
Optimized combination of technology parameters优化结果
Optimized resultθ热泵/℃
Heat pump temperature
(A)真空度/Pa
Vacuum
degree
(B)转换点含水率(w)/%
Conversion pointmoisture content
(C)单位能耗/(kJ·g–1)
Unit energy
consumption
(Y1)感官评分
Sensory score
(Y2)复水比
Rehydration ratio
(Y3)硬度/N
Hardness
(Y4)单指标
Single index54.35 90.00 50.00 316.31 45.00 110.00 60.00 8.5 45.00 110.00 60.00 2.84 46.01 104.37 60.00 3.28 综合指标
Comprehensive index49.26 110.00 56.48 344.35 8.0 2.68 3.55 由表5可知：较高的热泵温度，较低的真空度以及较低的转换点含水率可以降低单位能耗，当热泵温度为54.35 ℃、真空度为90.00 Pa、转换点含水率为50%时，单位能耗最低，为316.31 kJ·g–1；较低的热泵温度，较高的真空度以及较高的转换点含水率可以提高感官评分，当热泵温度为45 ℃、真空度为110 Pa、转换点含水率为60%时，感官评分最高，为8.5；较低的热泵温度，较高的真空度以及较高的转换点含水率可以提高复水比，当热泵温度为45 ℃、真空度为110 Pa、转换点含水率为60%时，复水比最高，为2.84；较低的热泵温度，较高的真空度以及较高的转换点含水率可以减小硬度，当热泵温度为46.01 ℃、真空度为104.37 Pa、转换点含水率为60%时，硬度最低，为3.28 N。
2.2.2 综合工艺参数优化
分析表5可知，较高的热泵温度虽然可以降低单位能耗，但是不能保证高感官评分、高复水比和低硬度；真空度和转换点含水率对这4个指标也有类似的影响。所以，需对这4个指标函数进行综合优化分析，寻找最佳工艺条件。
本文以降低加工成本为主要目的，其次，考虑到干制香菇在销售过程中消费者对感官品质的要求，故单位能耗最重要，感官评分次之；复水比和硬度在评价干制产品品质中也十分重要，但略次于前2个指标。所以将这4个指标的重要性设置为4∶3∶2∶1。优化后的工艺条件为：热泵温度49.26 ℃，真空度110 Pa，转换点含水率56.48%。在此条件下，单位能耗为344.35 kJ·g–1，感官评分为8.0，复水比为2.68，硬度为3.55 N (表5)。
为了便于实际生产，将工艺条件修正为热泵温度49 ℃，真空度110 Pa和转换点含水率56%。按照优化修正后的工艺条件进行3组平行验证试验，取平均值，测得单位能耗为345.01 kJ·g–1，感官评分为8.3，复水比为2.72，硬度为3.61 N，与预测值相近，相对误差分别为0.19%、3.61%、1.47%和1.66%。因此，上述工艺条件可行。
2.3 香菇的单一干燥和联合干燥比较
由表6可知，联合干燥的单位能耗比真空干燥减少37.69%，但高于热泵干燥；单一热泵干燥后的香菇皱缩，边缘出现焦化，内部结构受到破坏[25-28]，导致其感官评分低、复水比低、硬度高，而单一真空干燥和联合干燥尽可能地保证了香菇内部结构的完整，故这2种干燥方式的复水比相近且高于热泵干燥；另外，联合干燥前期为热泵干燥，热泵干燥中的美拉德反应使香菇散发出香味[29]，再经过真空干燥，颜色和硬荚变得均匀，所以联合干燥的感官评分得以提高。
表 6 各干燥方式比较1)Table 6. Comparison of different drying methods干燥方式
Drying method单位能耗 /(kJ·g–1)
Unit energy consumption
(Y1)感官评分
Sensory score
(Y2)复水比
Rehydration ratio
(Y3)硬度 /N
Hardness
(Y4)热泵干燥
Heat pump drying289.22±2.92a 6.4±0.05a 1.45±0.02a 4.50±0.03c 真空干燥
Vacuum drying553.67±2.59c 8.5±0.82c 2.62±0.03b 3.21±0.03a 联合干燥
Combined drying345.01±1.63b 8.3±0.47b 2.72±0.02b 3.61±0.03b 1) 同列数据后的不同小写字母表示差异显著 (P<0.05，Duncan’s 法)
1) Different lowercase letters in the same column indicated significant difference (P<0.05, Duncan’s test)综上所述，联合干燥可以得到能耗低于真空干燥，品质与真空干燥相近的干制香菇。
3. 讨论与结论
香菇在干燥过程中的水分扩散分为外扩散和内扩散，这2种扩散方式同时进行，既相辅相成，也相互制约，其扩散速度差影响着干燥品质[30]。热泵干燥后期水分分布不均，香菇内外水分扩散速度相差较大，内部水分未能及时转移到物料表面，使表面较易形成硬荚；真空干燥的单位能耗较高，排湿效果差，设备成本决定了其规模难以扩大，但在干燥过程中内外水分分布均匀，干燥后的香菇品质较好。热泵−真空联合干燥结合了2种干燥方式的优点，降低了干燥中的内外扩散速度差，不易形成硬荚，很好地保留了香菇的色、香、味，减少了单位能耗。本试验在固定的冷阱温度、热泵风速和湿度下进行，具有一定的局限性。
本研究确定最佳联合干燥工艺为热泵温度49 ℃，真空度110 Pa和转换点含水率56%，在此条件下实测得单位能耗345.01 kJ·g–1，感官评分8.3，复水比2.72，硬度3.61 N，与预测值相近，相对误差分别为0.19%、3.61%、1.47%和1.66%。联合干燥的单位能耗比真空干燥减少37.69%，但高于热泵干燥；其感官评分和复水比与真空干燥相近，高于热泵干燥；其硬度略大于真空干燥，小于热泵干燥。热泵干燥和真空干燥相结合，充分利用两者的优点，得到了能耗低、质量好的干制香菇。解决了热泵干燥品质不佳、真空干燥能耗高等问题，本研究可为香菇的热泵–真空联合干燥提供理论依据。
-
![]()
![]()

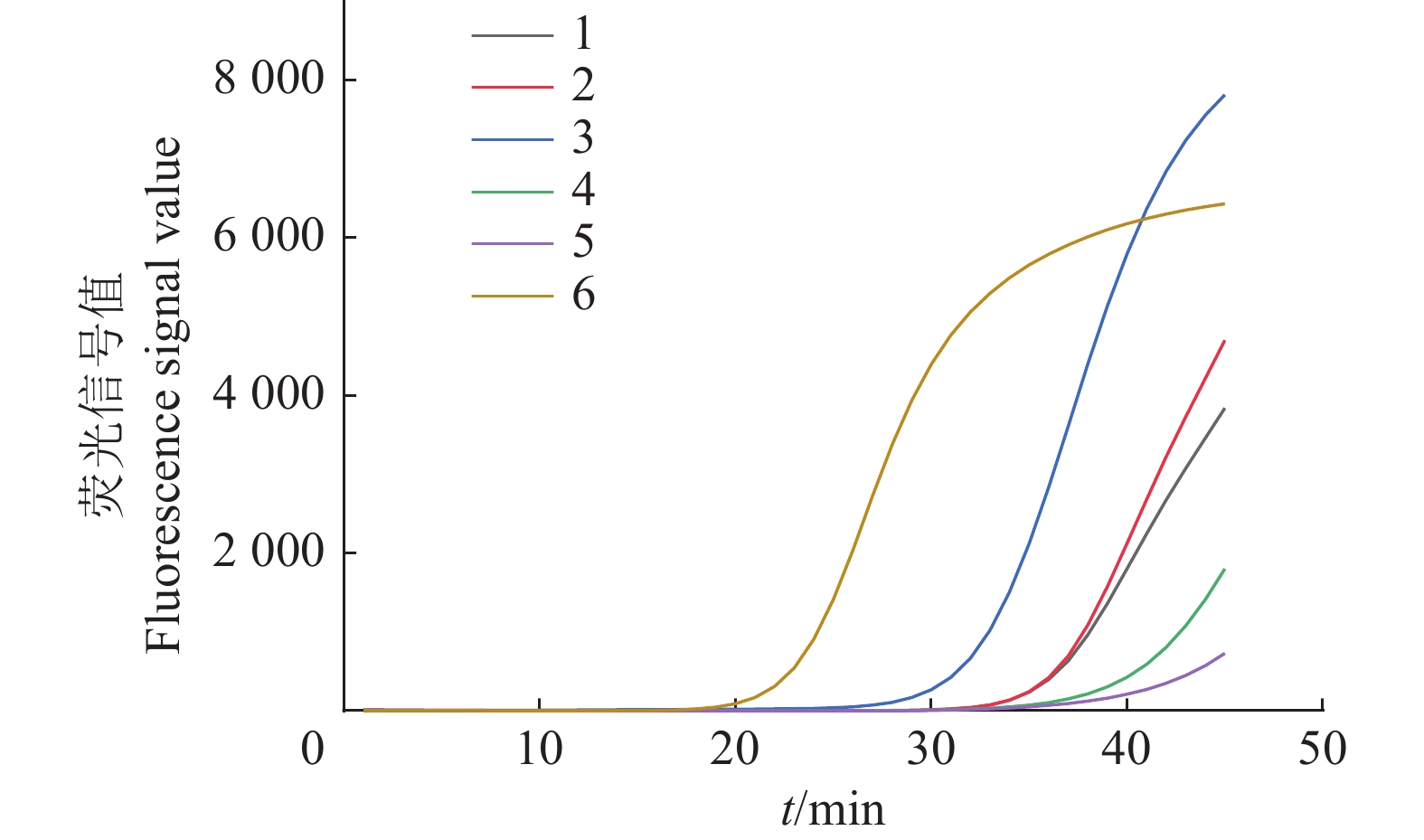

图 2 IMSA-LAMP 6组引物对茄科雷尔氏菌的检测结果
Figure 2. Detection results of Ralstonia solanacearum under six primer groups of IMSA-LAMP
![]()
图 3 IMSA-LAMP引物组6的6条检测引物的位置及7个特异识别位点
F1：CAGCGCGCAGTACAACTGCT，F2：GAATCACGATGCGGGTTCC， F3：CCATTTCCAGACGCCCTC，T：TCAAAGCGAGCAAGCTGTTCGGGAA，R1：CGACAACGCCGGCCAGAA，R2：GTCATCATGGCGGCTCGA，R3：GTTCGGTGCAAACGGCC
Figure 3. Locations of six primers of primer group 6 and their seven specific recognition sites in IMSA-LAMP
![]()

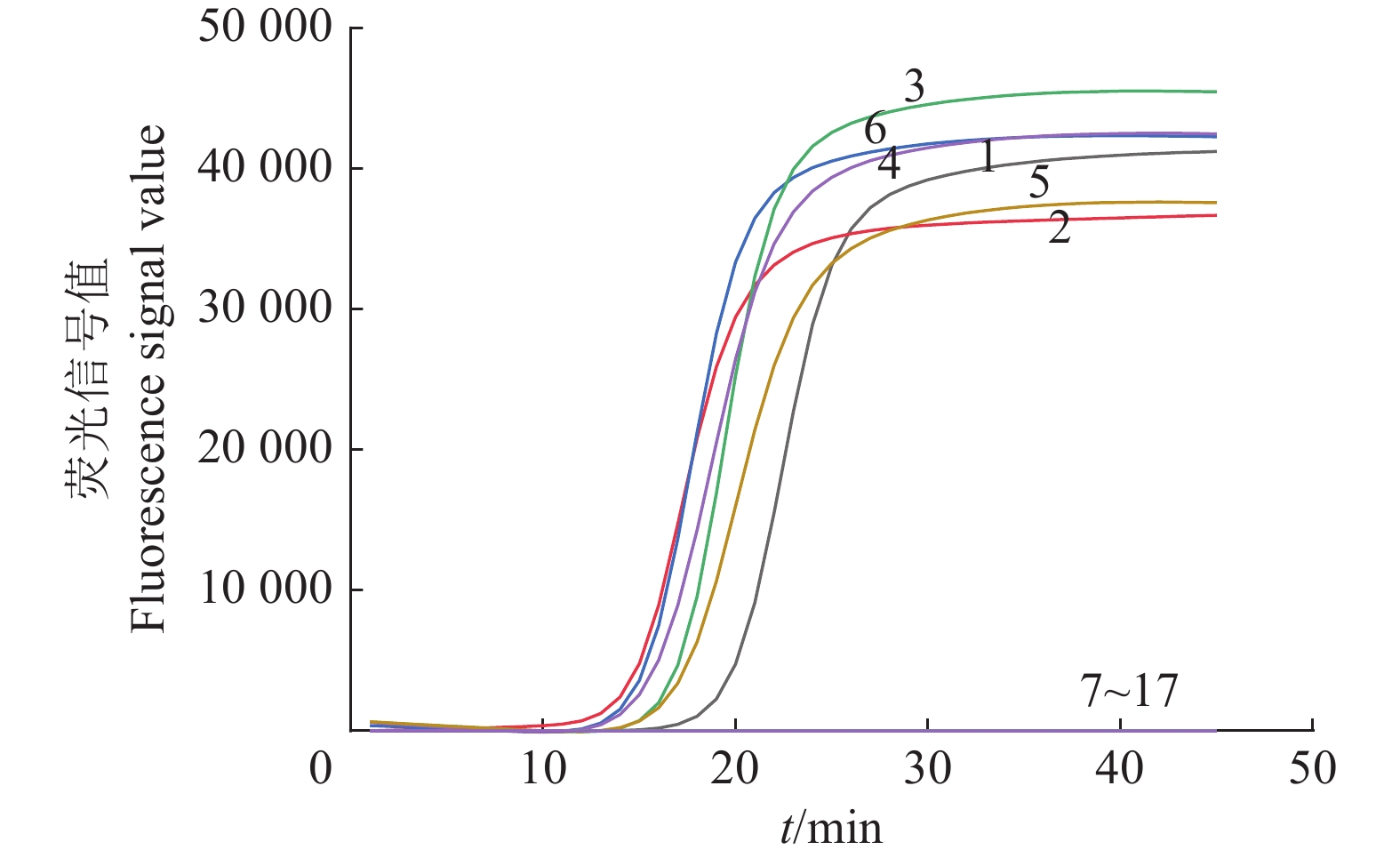

图 4 茄科雷尔氏菌IMSA-LAMP特异性检测结果
1~6：茄科雷尔氏菌(YZqk1、YLqk1、XZqk2、XCqk4、LZqk5、YDqk6)；7：阴沟肠杆菌(XCYG-001)；8：克雷伯氏菌(LCKL-001)；9：菠萝泛菌(LCFJ-001)；10：铜绿假单胞菌(YD-001)；11：丁香假单胞菌(ZJDX-003)；12：多黏类芽孢杆菌(YD-002)；13：短小杆菌(YDDX-001)；14：芽孢杆菌(YD-003)；15：无菌水；16、17：健康桑树DNA
Figure 4. Specific detection results of IMSA-LAMP for Ralstonia solanacearum
1−6: Ralstonia solanacearum (YZqk1, YLqk1, XZqk2, XCqk4, LZqk5, YDqk6); 7: Enterobacter cloacae (XCYG-001); 8: Klebsiella sp. (LCKL-001); 9: Pantoea ananas (LCFJ-001); 10: Pseudomonas aeruginosa (YD-001); 11: Pseudomonas syringae (ZJDX-003); 12: Paenibacillus polymyxa (YD-002); 13: Bacillus pumilus (YDDX-001); 14: Bacillus sp. (YD-003); 15: Sterile water; 16−17: DNA of healthy mulberry
![]()

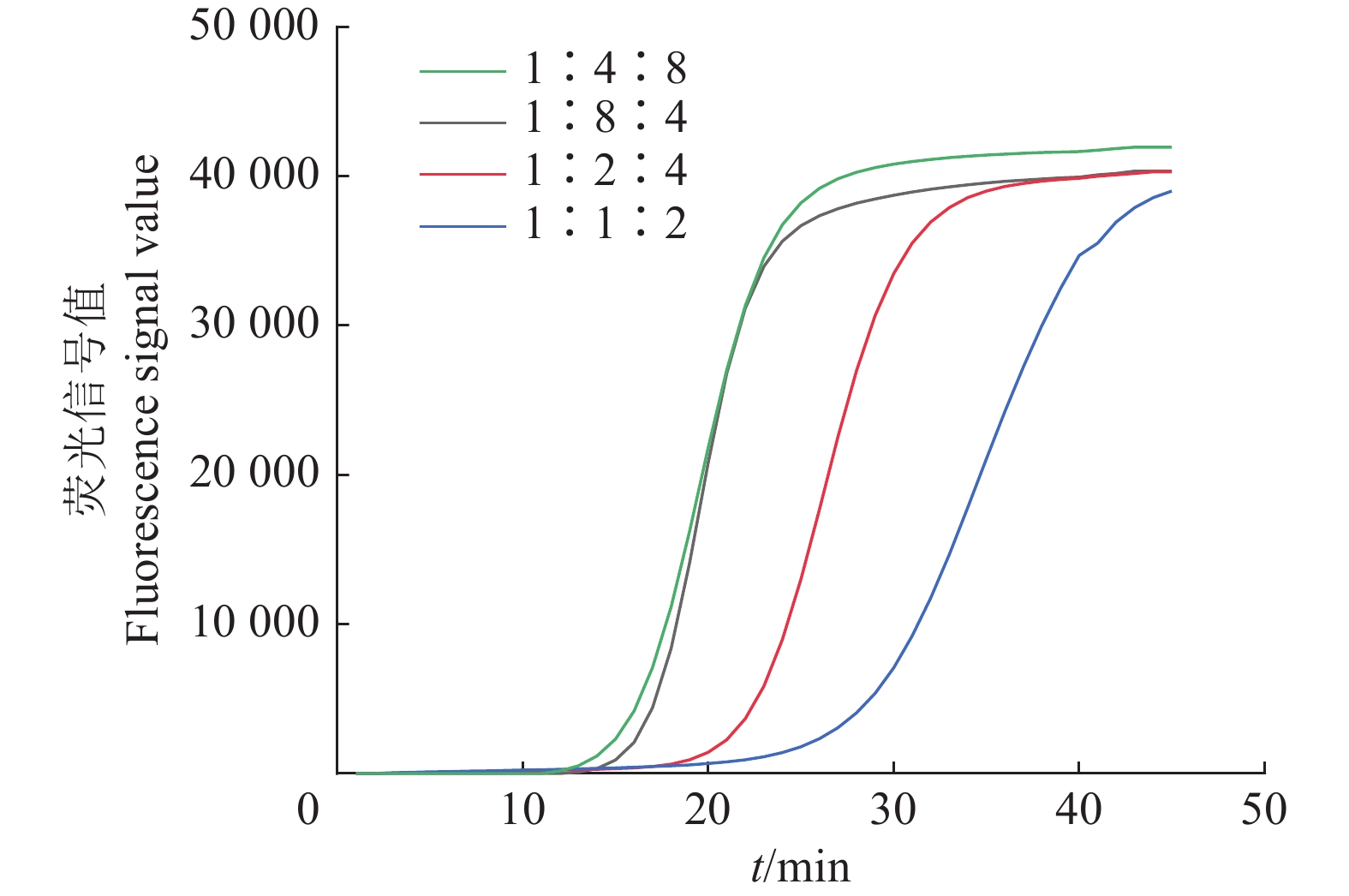

图 5 不同外、茎、内引物浓度比例下茄科雷尔氏菌IMSA-LAMP检测结果
Figure 5. IMSA-LAMP detection results ofRalstonia solanacearum under different concentration ratios of outer, stem and inner primers
![]()

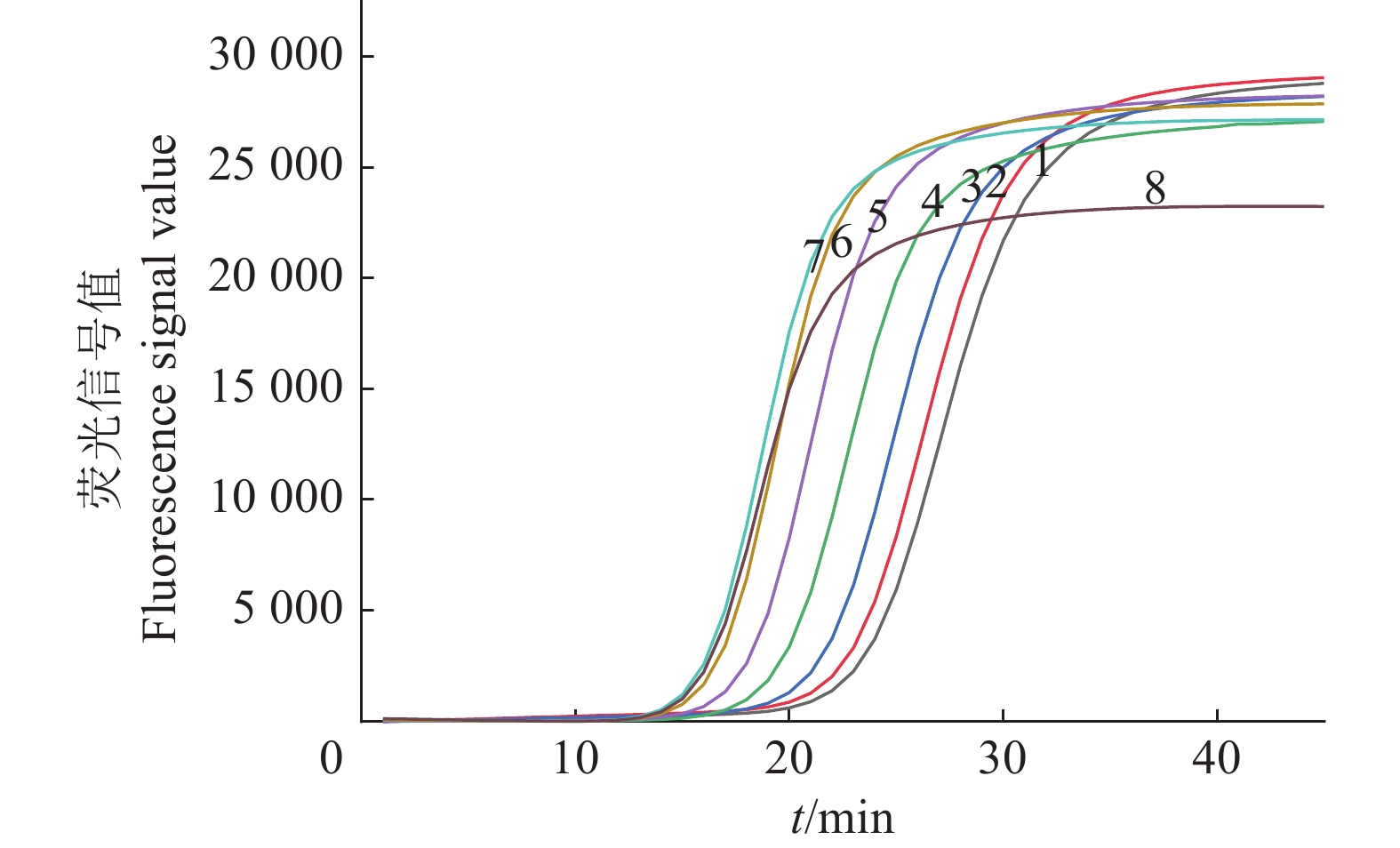

图 6 不同反应温度茄科雷尔氏菌IMSA-LAMP检测结果
1：61.5 ℃，2：62.0 ℃，3：62.5 ℃，4：63.0 ℃，5：63.5 ℃，6：64.0 ℃，7：64.5 ℃，8：65.0 ℃
Figure 6. Detection results of IMSA-LAMP for Ralstonia solanacearum at different reaction temperatures
![]()
图 7 IMSA-LAMP对茄科雷尔氏菌灵敏度的检测结果
1：2 ng/μL (1×106 CFU/mL)；2：200 pg/μL (1×105 CFU/mL)；3：20 pg/μL (1×104 CFU/mL)；4：2 pg/μL (1×103 CFU/mL)；5：200 fg/μL (1×102 CFU/mL)；6：20 fg/μL (1×10 CFU/mL)；7：2 fg/μL (1×10−1 CFU/mL)；8：200 ag/μL (1×10−2 CFU/mL)；9：无菌水；10：健康桑树DNA
Figure 7. Sensitivity test results of IMSA-LAMP for Ralstonia solanacearum
1: 2 ng/μL (1×106 CFU/mL); 2: 200 pg/μL (1×105 CFU/mL); 3: 20 pg/μL (1×104 CFU/mL); 4: 2 pg/μL (1×103 CFU/mL); 5: 200 fg/μL (1×102 CFU/mL); 6: 20 fg/μL (1×10 CFU/mL); 7: 2 fg/μL (1×10−1 CFU/mL); 8: 200 ag/μL (1×10−2 CFU/mL); 9: Sterilized water; 10: DNA of healthy mulberry
![]()
图 8 PCR对茄科雷尔氏菌灵敏度检测结果
1：2 ng/μL (1×106 CFU/mL)；2：200 pg/μL (1×105 CFU/mL)；3：20 pg/μL (1×104 CFU/mL)；4：2 pg/μL (1×103 CFU/mL)；5：200 fg/μL (1×102 CFU/mL)；6：20 fg/μL (1×10 CFU/mL)；7：2 fg/μL (1×10−1 CFU/mL)；8：200 ag/μL (1×10−2 CFU/mL)；9：无菌水；10：健康桑树DNA
Figure 8. Sensitivity test results of PCR for Ralstonia solanacearum
1: 2 ng/μL (1×106 CFU/mL); 2: 200 pg/μL (1×105 CFU/mL); 3: 20 pg/μL (1×104 CFU/mL); 4: 2 pg/μL (1×103 CFU/mL); 5: 200 fg/μL (1×102 CFU/mL); 6: 20 fg/μL (1×10 CFU/mL); 7: 2 fg/μL (1×10−1 CFU/mL); 8: 200 ag/μL (1×10−2 CFU/mL); 9: Sterilized water; 10: DNA of healthy mulberry
![]()
图 9 IMSA-LAMP对不同地区疑似桑树青枯病病样的检测结果
1：茄科雷尔氏菌YZqk1；2~5：广西来宾；6~9：广西宜州；10~12：广东英德；13~14：广东阳山；15~16：广东罗定；17~18：广东广州；19~21：广西都安；22~23：广西环江；24~25：广西忻城；26：健康桑树DNA
Figure 9. Detection results of suspected mulberry bacterial wilt samples from different districts by IMSA-LAMP
1: Ralstonia solanacearum YZqk1; 2–5: Laibin of Guangxi; 6–9: Yizhou of Guangxi; 10–12: Yingde of Guangdong; 13–14: Yangshan of Guangdong; 15–16: Luoding of Guangdong; 17–18: Guangzhou of Guangdong; 19–21: Du'an of Guangxi; 22–23: Huanjiang of Guangxi; 24–25: Xincheng of Guangxi; 26: Healthy mulberry DNA
![]()
图 10 PCR对不同地区疑似桑树青枯病病样的检测结果
1：茄科雷尔氏菌YZqk1；2~5：广西来宾；6~9：广西宜州；10~12：广东英德；13~14：广东阳山；15~16：广东罗定；17~18：广东广州；19~21：广西都安；22~23：广西环江；24~25：广西忻城；26：健康桑树DNA
Figure 10. Detection results of suspected mulberry bacterial wilt samples from different districts by PCR
1: Ralstonia solanacearum YZqk1; 2–5: Laibin of Guangxi; 6–9: Yizhou of Guangxi; 10–12: Yingde of Guangdong; 13–14: Yangshan of Guangdong; 15–16: Luoding of Guangdong; 17–18: Guangzhou of Guangdong; 19–21: Du'an of Guangxi; 22–23: Huanjiang of Guangxi; 24–25: Xincheng of Guangxi; 26: Healthy mulberry DNA
表 1 桑树青枯病田间病样
Table 1 Field samples of mulberry bacterial wilt
地区 District 坐标 Coordinate 品种 Cultivar 数量 Quantity 广东阳山 Yangshan, Guangdong E112.641°，N24.465° 伦教40 Lunjiao 40 2 广东罗定 Luoding, Guangdong E111.570°，N22.768° 伦教40 Lunjiao 40 2 广东广州 Guangzhou, Guangdong E113.359°，N23.170° 伦教40 Lunjiao 40 2 广东英德 Yingde, Guangdong E113.454°，N24.179° 伦教40 Lunjiao 40 3 广西都安 Du’an, Guangxi E108.105°，N23.931° 粤桑11 Yuesang 11 3 广西来宾 Laibin, Guangxi E109.234°，N23.727° 粤桑11 Yuesang 11 4 广西环江 Huanjiang, Guangxi E108.258°，N24.826° 农桑14 Yuesang 11 2 广西忻城 Xincheng, Guangxi E108.665°，N24.066° 粤桑11 Yuesang 11 2 广西宜州 Yizhou, Guangxi E108.636°，N24.485° 粤桑11 Yuesang 11 4
下载: 导出CSV
表 2 用于扩增茄科雷尔氏菌果胶裂解酶基因的引物序列
Table 2 Primer sequences used for amplifying pectate lyase genes of Ralstonia solanacearum
引物组编号
Primer mix number引物名称
Primer name引物序列(5′→3′)
Primer sequence (5′→3′)长度/bp
Length1 DsF-1 GTGTCTCAGTCCCAGTGTGGCCTAGTTGGTGGGGTAAAGGC 41 DsR-1 GACAATGGGGGCAACCCTGATCCCAGGTATTACCCAGTGCGA 42 FIT-1 CTGCCTCCCGTAGGAGCCTGCCAAGGCGAACGATCAGTAG 40 RIT-1 CAGGCTCCTACGGGAGGCAGTCTTTCCGGACAAAAGTGCT 40 SteF-1 GACAATGGGGGCAACCCTGATC 22 SteR-1 GTGTCTCAGTCCCAGTGTGGC 21 2 DsF-2 GTACTGCGCGCTGGAGCTGGGAACAACCATTTCCAGACGC 40 DsR-2 GGAACATGCTGAACCAGCCGGGGCCGTTTGCACCGAACC 39 FIT-2 AGCTTGCTCGCTTTGAGCTGCCCTCGACGGGGAATCAC 38 RIT-2 GCAGCTCAAAGCGAGCAAGCTGCCGCCATGATGACCG 37 SteF-2 GGAACATGCTGAACCAGCCGGG 22 SteR-2 GTACTGCGCGCTGGAGCTGG 20 3 DsF-3 GTACTGCGCGCTGGAGCTGGACCATTTCCAGACGCC 36 DsR-3 GGAACATGCTGAACCAGCCGGGGCCGTTTGCACCGAACC 39 FIT-3 GAACAGCTTGCTCGCTTTGAGCTCTCGACGGGGAATCACGA 41 RIT-3 AGCTCAAAGCGAGCAAGCTGTTCGCCGCCATGATGACCG 39 SteF-3 GGAACATGCTGAACCAGCCGGG 22 SteR-3 GTACTGCGCGCTGGAGCTGG 20 4 DsF-4 AACATGCTGAACCAGCCGGGCGCCGTTTGCACCGAACC 38 DsR-4 GTACTGCGCGCTGGAGCTGGACAACCATTTCCAGACGCC 39 FIT-4 GAACAGCTTGCTCGCTTTGAGCTTCGACGGGGAATCACGA 40 RIT-4 AGCTCAAAGCGAGCAAGCTGTTCCGAGCCGCCATGATGAC 40 SteF-4 AACATGCTGAACCAGCCGGGC 21 SteR-4 GTACTGCGCGCTGGAGCTGG 20 5 DsF-5 AGCAGTTGTACTGCGCGCTGGCCATTTCCAGACGCCCTC 39 DsR-5 CGACAACGCCGGCCAGAAGGCCGTTTGCACCGAAC 35 FIT-5 CGAACAGCTTGCTCGCTTTGAGGAATCACGATGCGGGTTCC 41 RIT-5 TCAAAGCGAGCAAGCTGTTCGTCGAGCCGCCATGATGAC 39 SteF-5 CGACAACGCCGGCCAGAA 18 SteR-5 AGCAGTTGTACTGCGCGCTGG 21 6 DsF-6 AGCAGTTGTACTGCGCGCTGCCATTTCCAGACGCCCTC 38 DsR-6 CGACAACGCCGGCCAGAAGGCCGTTTGCACCGAAC 35 FIT-6 CGAACAGCTTGCTCGCTTTGAGAATCACGATGCGGGTTCC 40 RIT-6 TCAAAGCGAGCAAGCTGTTCGGGAATCGAGCCGCCATGATGAC 43 SteF-6 CGACAACGCCGGCCAGAA 18 SteR-6 AGCAGTTGTACTGCGCGCTG 20
下载: 导出CSV
表 3 外、茎、内引物体积配比
Table 3 Volume ratio of outer, stem and inner primers
μL 外、茎、内引物体积比
Volume ratio of primers
(Outer∶Stem∶Inner)外引物
Outer primer茎引物
Stem primer内引物
Inner primer无菌水
Sterilized ddH2O总和
TotalDsF DsR SteF SteR FIT RIT 1∶4∶8 2 2 8 8 16 16 48 100 1∶2∶4 2 2 4 4 8 8 72 100 1∶1∶2 2 2 2 2 4 4 84 100 1∶8∶4 2 2 16 16 8 8 48 100
下载: 导出CSV
-
[1] LIM S H, CHOI C I. Pharmacological properties of Morus nigra L. (black mulberry) as a promising nutraceutical resource[J]. Nutrients, 2019, 11(2): 437. doi: 10.3390/nu11020437.
[2] YUAN Q, ZHAO L. The mulberry (Morus alba L. ) fruit: A review of characteristic components and health benefits[J]. Journal of Agricultural and Food Chemistry, 2017, 65(48): 10383-10394. doi: 10.1021/acs.jafc.7b03614
[3] CAI M, MU L, WANG Z, et al. Assessment of mulberry leaf as a potential feed supplement for animal feeding in P. R. China[J]. Asian-Australasian Journal of Animal Sciences, 2019, 32(8): 1145-1152. doi: 10.5713/ajas.18.0671
[4] 王越, 童金林, 叶伟清, 等. 桑青枯病发生原因及防治对策[J]. 中国蚕业, 2006, 27(4): 25-26. doi: 10.3969/j.issn.1007-0982.2006.04.009 [5] 肖练章, 朱志德, 何坤良, 等. 桑细菌性青枯病发病规律研究[J]. 广东蚕丝通讯, 1982(2): 3-5. [6] 朱燕, 叶志毅, 吕志强, 等. 桑树青枯病的分布危害和防治的研究进展[J]. 蚕桑通报, 2005, 36(1): 6-9. doi: 10.3969/j.issn.0258-4069.2005.01.002 [7] 毛铿祖. 广东桑青枯病的发生与防治[J]. 中国蚕业, 1996, 30(4): 64-66. [8] 赖文姜, 曾宪铭, 谭炳安, 等. 桑青枯病病原细菌的鉴定[J]. 华南农学院学报, 1982, 3(1): 66-73. [9] LOWE-POWER T M, KHOKHANI D, ALLEN C. How Ralstonia solanacearum exploits and thrives in the flowing plant xylem environment[J]. Trends in Microbiology, 2018, 26(11): 929-942. doi: 10.1016/j.tim.2018.06.002
[10] BRAGARD C, DEHNEN-SCHMUTZ K, DI SERIO F, et al. Pest categorisation of the Ralstonia solanacearum species complex[J]. EFSA Journal, 2019, 17(2): 5618. doi: 10.2903/j.efsa.2019.5618.
[11] NAKANO M, ICHINOSE Y, MUKAIHARA T. Ralstonia solanacearum type III effector RipAC targets SGT1 to suppress effector-triggered immunity[J]. Plant and Cell Physiology, 2020, 61(12): 2067-2076.
[12] SUN T, WU W, WU H, et al. Ralstonia solanacearum elicitor RipX induces defense reaction by suppressing the mitochondrial atpA gene in host plant[J]. International Journal of Molecular Sciences, 2020, 21(6): 2000. doi: 10.3390/ijms21062000.
[13] SCHÖNFELD J, HEUER H, VAN ELSAS J D, et al. Specific and sensitive detection of Ralstonia solanacearum in soil on the basis of PCR amplification of fliC fragments[J]. Applied and Environmental Microbiology, 2003, 69(12): 7248-7256. doi: 10.1128/AEM.69.12.7248-7256.2003
[14] OPINA N, TAVNER F, HOLLWAY G, et al. A novel method for development of species and strain-specific DNA probes and PCR primers for identifying Burkholderia solanacearum(formerly Pseudomonas solanacearum)[J]. Asia Pacific Journal of Molecular Biology and Biotechnology, 1997, 5(1): 19-30.
[15] PIRC M, ALIČ Š, DREO T. Rapid loop-mediated isothermal amplification for detection of the Ralstonia solanacearum species complex bacteria in symptomatic potato tubers and plants[J]. Methods in Molecular Biology, 2021, 2354: 401-413.
[16] KYOSEI Y, YAMURA S, NAMBA M, et al. Antigen tests for COVID-19[J]. Biophysics and Physicobiology, 2021, 18: 28-39. doi: 10.2142/biophysico.bppb-v18.004
[17] 黄雯, 徐进, 张昊, 等. 植物青枯菌LAMP检测方法的建立[J]. 中国农业科学, 2016, 49(11): 2093-2102. doi: 10.3864/j.issn.0578-1752.2016.11.006 [18] KUBOTA R, VINE B G, ALVAREZ A M, et al. Detection of Ralstonia solanacearum by loop-mediated isothermal amplification[J]. Phytopathology, 2008, 98(9): 1045-1051. doi: 10.1094/PHYTO-98-9-1045
[19] 马学军, 丁雄, 聂凯, 等. 新型等温多自配引发扩增技术(IMSA): CN104388581A[P]. 2015-03-04. [20] 丁雄. 新型等温核酸扩增技术(IMSA)的建立及其对传染病病原EV71、CVA16、H7N9 和HIV-1的快速检测应用[D]. 广州: 华南理工大学, 2014. [21] ZHAI J, YAN Z, PING F, et al. Establishment and application of isothermal amplification techniques for the detection of heat-stable I enterotoxin of enterotoxigenic Escherichia coli[J]. PLoS One, 2020, 15(4): e0230881. doi: 10.1371/journal.pone.0230881
[22] 张梦. 溧阳市肺结核病流行情况及等温多自配引发扩增技术在检测结核分枝杆菌中的应用分析[D]. 苏州: 苏州大学, 2018. [23] 乐振窍, 许泽仰, 张细玲, 等. FQ-PCR与IMSA检测转基因豆奶外源基因的比较研究[J]. 大豆科学, 2018, 37(6): 943-949. [24] 王琪, 徐文娟, 石盼盼. IMSA技术快速检测肠出血大肠杆菌O157∶H7方法的建立及应用[J]. 食品工业科技, 2021, 42(17): 263-269. [25] 杨宏宇. 桑枯萎病病原鉴定及分子生物学研究[D]. 广州: 华南农业大学, 2018. [26] DING X, NIE K, SHI L, et al. Improved detection limit in rapid detection of human enterovirus 71 and coxsackievirus A16 by a novel reverse transcription-isothermal multiple-self-matching-initiated amplification assay[J]. Journal of Clinical Microbiology, 2014, 52(6): 1862-1870. doi: 10.1128/JCM.03298-13
[27] 董朝霞, 于翠, 邓文, 等. 桑树青枯病的发生与防治研究进展[J]. 北方蚕业, 2019, 40(4): 1-7. doi: 10.3969/j.issn.1673-9922.2019.04.001 [28] WANG D, YU J, WANG Y, et al. Development of a real-time loop-mediated isothermal amplification(LAMP) assay and visual LAMP assay for detection of African swine fever virus(ASFV)[J]. Journal of Virological Methods, 2020, 276: 113775. doi: 10.1016/j.jviromet.2019.113775.
[29] HUANG W E, LIM B, HSU C C, et al. RT-LAMP for rapid diagnosis of coronavirus SARS-CoV-2[J]. Microbial Biotechnology, 2020, 13(4): 950-961. doi: 10.1111/1751-7915.13586
[30] TECHATHUVANAN C, DRAUGHON F A, D'SOUZA D H. Loop-mediated isothermal amplification (LAMP) for the rapid and sensitive detection of Salmonella Typhimurium from pork[J]. Journal of Food Science, 2010, 75(3): M165-M172. doi: 10.1111/j.1750-3841.2010.01554.x
[31] 刘吉平, 程伟, 宋小景, 等. 一种家蚕蚕卵微孢子虫的LAMP检测引物及其应用: CN104372082A[P]. 2015-02-25. [32] 刘吉平, 周轶楠, 孙勋勋. 一组桑花叶病的LAMP检测引物及试剂盒: CN109055616A[P]. 2018-12-21. [33] 杨宏宇, 周轶楠, 孙勋勋, 等. 桑源阴沟肠杆菌LAMP检测方法的建立和应用[J]. 蚕业科学, 2019, 45(3): 321-330. [34] CHEN X, WANG H, LIU C, et al. Technical note: Development of a closed-tube isothermal multiple self-matching-initiated amplification assay for visual detection of Staphylococcus aureus in milk samples[J]. Journal of Dairy Science, 2021, 104(3): 3569-3574. doi: 10.3168/jds.2020-19023
[35] LIU W, YUAN C, ZHANG L, et al. Establishment and application of isothermal multiple-self-matching-initiated amplification (IMSA) in detecting Type II heat-labile enterotoxin of Escherichia coli[J]. PLoS One, 2019, 14(5): e0216272. doi: 10.1371/journal.pone.0216272
[36] KUBICEK C, STARR T, GLASS N. Plant cell wall-degrading enzymes and their secretion in plant-pathogenic fungi[J]. Annual Review of Phytopathology, 201, 52: 427-451.
[37] CHARKOWSKI A O, ALFANO J R, PRESTON G, et al. The Pseudomonas syringae pv. tomato HrpW protein has domains similar to harpins and pectate lyases and can elicit the plant hypersensitive response and bind to pectate[J]. Journal of Bacteriology, 1998, 180(19): 5211-5217.
[38] OKIRO L A, TANCOS M A, NYANJOM S G, et al. Comparative evaluation of LAMP, qPCR, conventional PCR, and ELISA to detect Ralstonia solanacearum in Kenyan potato fields[J]. Plant Disease, 2019, 103(5): 959-965. doi: 10.1094/PDIS-03-18-0489-RE
[39] 李信申, 黄小梅, 吴淑秀, 等. 植物青枯病菌环介导等温扩增快速检测技术研究[J]. 生物技术通报, 2021, 37(1): 272-281. [40] GOU H, BIAN Z, CAI R, et al. The colorimetric isothermal multiple-self-matchinginitiated amplification using cresol red for rapid and sensitive detection of porcine circovirus 3[J]. Frontiers in Veterinary Science, 2020, 7: 407. doi: 10.3389/fvets.2020.00407.
[41] ZHOU Y, YANG H, LIU J. Complete genome sequence of Enterobacter roggenkampii srain KQ-01, isolated from bacterial wilt-resistant mulberry cultivar YS283[J]. Plant Disease, 2021, 105(3): 688-690. doi: 10.1094/PDIS-07-20-1468-A
[42] 王继承. 桑枯萎病中菠萝泛菌的分离鉴定及防治研究[D]. 广州: 华南农业大学, 2018. [43] 罗龙辉, 王继承, 刘吉平. 桑细菌性枯萎病病原菌的分离鉴定与全基因组序列分析[J]. 植物保护, 2022, 48(1): 44-51. -
