高、低温催青诱导家蚕滞育发生中的蛋白质修饰

宋宇航, 白旭, 冯嘉伟, 尹延萍, 肖阳, 杨婉莹, 钟仰进

宋宇航, 白旭, 冯嘉伟, 等. 高、低温催青诱导家蚕滞育发生中的蛋白质修饰[J]. 华南农业大学学报, 2022, 43(2): 34-41. DOI: 10.7671/j.issn.1001-411X.202104013
引用本文: 宋宇航, 白旭, 冯嘉伟, 等. 高、低温催青诱导家蚕滞育发生中的蛋白质修饰[J]. 华南农业大学学报, 2022, 43(2): 34-41. DOI: 10.7671/j.issn.1001-411X.202104013
SONG Yuhang, BAI Xu, FENG Jiawei, et al. Protein modification in the diapause occurrence of Bombyx mori induced by high or low temperature incubation[J]. Journal of South China Agricultural University, 2022, 43(2): 34-41. DOI: 10.7671/j.issn.1001-411X.202104013
Citation: SONG Yuhang, BAI Xu, FENG Jiawei, et al. Protein modification in the diapause occurrence of Bombyx mori induced by high or low temperature incubation[J]. Journal of South China Agricultural University, 2022, 43(2): 34-41. DOI: 10.7671/j.issn.1001-411X.202104013

高、低温催青诱导家蚕滞育发生中的蛋白质修饰

基金项目: 广东省基础与应用基础研究基金 (2021A1515012090 )
详细信息
    作者简介:

    宋宇航,硕士研究生,主要从事家蚕滞育研究,E-mail: 431900824@qq.com

    通讯作者:

    钟仰进,教授,主要从事家蚕生理生化研究, E-mail: zhongyj@scau.edu.cn

  • 中图分类号: Q966

Protein modification in the diapause occurrence of Bombyx mori induced by high or low temperature incubation

  • 摘要:
    目的

    研究高、低温诱导家蚕Bombyx mori滞育发生时蚕卵蛋白质修饰的差异,为后续深入探究昆虫滞育诱导的分子机制提供参考。

    方法

    饲养二化性家蚕品种,筛选出稳定的受高、低温诱导滞育发生的家蚕品系。以此为材料,分别于25和15 ℃孵化蚕卵,敏感期和点青期取样进行表观遗传学研究,通过SDS-PAGE电泳和Western blot检测蛋白修饰的差异。

    结果

    高温(25 ℃)组蚕卵蛋白的甲基化修饰水平始终高于低温(15 ℃)组,点青期有显著差异;高、低温处理组之间的乙酰化修饰水平一直差异显著,在点青期高温组显著低于低温组;低温组的泛素化修饰水平始终高于高温组,尤其是发育前期;磷酸化修饰水平整体较高,但高、低温处理组之间差异不显著;丙二酰化在高、低温处理组之间没有明显差异;琥珀酰化的修饰水平始终较低,在发育后期有明显的差异修饰蛋白出现。

    结论

    蚕卵在25 ℃催青过程中蛋白质泛素化和乙酰化修饰水平与15 ℃低温组在全时期都存在显著差异,甲基化修饰水平在点青期存在显著差异,表明甲基化、泛素化和乙酰化修饰在家蚕早期滞育诱导过程中起作用。

    Abstract:
    Objective

    To study the difference of protein modification of silkworm(Bombyx mori) eggs during diapause induced by high or low temperature, and provide references for further exploration of molecular mechanism of insect diapause induction.

    Method

    The stable diapause silkworm strains induced by high or low temperature were screened out by raising the bivoltine silkworm varieties. Using the selected strains as materials, the eggs were incubated at 25 and 15 ℃ respectively. Samples were taken at the sensitive stage and the head pigmentation phase for epigenetic studies. The differences of protein modification were detected by SDS-PAGE electrophoresis and Western blot.

    Result

    The methylation level of protein in silkworm eggs in high temperature (25 ℃) group was always higher than that of low temperature (15 ℃) group, and there was significant difference at the head pigmentation phase. The levels of acetylation modification had always been significantly different between high and low temperature groups, and the high temperature group had significantly lower level compared with the low temperature group at the head pigmentation phase. The ubiquitination level of the low temperature group was always higher than that of the high temperature group, especially in the early stage of development. The levels of phosphorylation modification of both groups were high overall, and there was no significant difference between high and low temperature groups. The malonylation levels of protein in silkworm eggs did not change significantly between high and low temperature groups. The levels of succinylation modification of high and low temperature groups were always low, and there were obvious differential modification proteins in late developmental stage.

    Conclusion

    There are significant differences in the protein ubiquitination and acetylation modification level of silkworm eggs incubated at 25 ℃ compared with those at 15 ℃ throughout development, and the levels of methylation are significantly different at the head pigmentation phase, suggesting that methylation, ubiquitination and acetylation play important roles in early diapause induction process of silkworm.

  • 近年来,受全球气候变化的影响,极端天气日渐增多,同时城镇化发展使得城市下垫面日趋硬质化,导致城市雨水难以下渗,现有城市排水管网难以适应瞬时暴雨峰值,城市内涝灾害频发,经常会出现“城市看海”现象。

    屋顶绿化作为城市绿化基础设施的一种,通过植被层涵养、基质层滞蓄等作用可截留一定比例的雨水,对减少城市总的径流量、延缓降雨产生的径流峰值起到一定的缓冲作用。在以往研究中,一些研究者通过试验分析了屋顶绿化雨水滞蓄的能力,并对相关影响因素进行了分析[1-2]。Abualfaraj等[3]在纽约对拓展式屋顶绿化进行了长期监测,发现即使是浅基质绿色屋顶也能显著滞留雨水,等效性分析结果表明,研究案例的绿色屋顶滞蓄量几乎是用于管理曼哈顿市中心暴雨的地下蓄水池的18倍以上。Burszta-adamiak等[4]的研究也表明,绿色屋顶能有效地滞蓄降雨,延缓降雨径流的形成,并提出了解不同气象条件下屋顶的水文特性是成功实施和发展城市可持续径流控制措施的关键。

    屋顶绿化的雨水滞蓄效能会受到植被种类、基质厚度、土壤湿度、气象条件、降雨类型等因素的影响。植被种类和土壤厚度的参数可以人为确定,其他因素则存在偶然性与时效性,需要通过一定的实时监测手段才能及时获取变化情况,进而科学有效地测算城市屋顶绿化的雨水滞蓄效能。以往屋顶绿化滞蓄效能的研究多在实验室内完成,降雨量、滞蓄量和溢流量等相关参数主要依靠试验模拟或人工获取[5-9]。Buccola等[5]曾在试验中人工营造了日照和风等气象条件,但模拟的阳光能量约只有自然光的十分之一,模拟参数与实景下的偏差会极大影响滞蓄测算的结果。实验室方法操作简单,周期短,获取试验参数速度快,但无法结合气象条件和环境因素分析影响屋顶绿化的雨水滞蓄及峰值延迟等参数。为了获取真实的第一手数据,不少研究者开始在户外开展屋顶绿化的滞蓄效能试验。户外试验过程中可以采用雨量计实时监测真实降雨事件[4, 10-11],屋顶绿化基质含水量的数据可采用土壤湿度传感器获取[12-13],或采用压力传感器称重进行监测[10, 14]。较为关键的难点在于滞蓄量的获取,比较多的户外试验依然采用量筒进行人工监测计量[15-17],但由于人工无法确保及时有效地开展全天候跟踪监测,大到暴雨事件时由于人工操作的局限也会带来较大的误差。也有采用翻斗雨量计监测溢流量的做法,但其传感器的精度有限[18]

    目前,关于屋顶绿化的雨水滞蓄效能研究一直是城市园林研究的热点,但相关监测手段尚缺少一套完整的、能够将降雨量、滞蓄量、溢流量和气象数据的自动同步获取装置。本研究采用雨量计、空气温度传感器、空气湿度传感器、风速传感器、土壤湿度传感器、压力传感器和电磁阀等多种传感器,使用可编程控制器(Programmable logic controller,PLC)为硬件控制核心,通过编程实现对相关参数的同步实时监测,旨在为研究屋顶绿化系统各组分对雨水滞留过程的动态分布及效能和估算大尺度滞蓄效能的相关研究提供技术支撑。

    为实现对屋顶绿化雨水滞蓄效能的相关影响因素的同步实时监测,搭建了监测系统,其总体功能示意见图1

    图  1  实时监测系统总体功能示意图
    Figure  1.  Overall function diagram of the real-time monitoring system

    实时监测系统主要由主控制模块、植物箱排水质量监测及控制模块、基质含水量监测模块和气象参数监测模块等4个模块组成。涉及的硬件控制系统主要包括PLC(HY2N-48-10AD2DA,领空科技)、压力传感器(DAYSENSOR圆S型,测量范围0~5 kg,大洋)、压力传感器信号变送器(BSQ-001,输出信号0~10 V,大洋)、土壤水分传感器(RS485,水分测量范围0~100%,精讯畅通)、雨量计(LT-CG-S/T-005-D3300-12-V1.1,测量范围0~100 mm,123IOT)、空气温度传感器(wzp-pt100,测量范围−20~100 ℃,源诚)、空气湿度传感器(HM1500,测量范围0~100%RH,源诚)、风速传感器(HS-FS01,测量范围0~30 m/s,华控)、常开电磁阀和常闭电磁阀。硬件的选择首要考虑的因素是测量范围符合试验要求,其次考虑硬件的市场使用情况,第3考虑的因素是经济成本。

    实时监测系统监测参量共计23个,包括压力(10个)、土壤湿度(9个)以及空气湿度、风速、大气温度和雨量各1个,而采用的PLC自带10个A/D模拟量输入,因此增加一个具有14个扩展模拟量输入的A/D转换模块。系统以PLC为主控器件,收集来自各传感器的模拟信号,通过编程运算将结果参数输出至触摸屏。此外,系统自动控制排水,当需要临时紧急排水时,触摸屏可以通过控制PLC连接的电磁阀实现手动排水功能。主控制模块主要由A/D扩展器、PLC和触摸屏组成,通过PLC和A/D扩展器实现对植物箱排水质量监测模块等3个模块的控制、各组成传感器数据和指令的读写,通过触摸屏实现整个系统数据的读写、存储和界面控制。

    PLC主控程序编程采用三菱电机GX Works2软件实现控制流程、调试和维护功能的编写。触摸屏控制器编程采用威纶通EasyBuilder Pro编程软件,实现界面设计、指令读写、数据传输、数据转换和维护管理。系统软件功能模块分别为各参数数据监测及处理和植物箱排水控制,具体完成如下功能:PLC与A/D扩展器的通讯及数据读写;PLC对压力、土壤湿度、空气温湿度、风速、降雨量等23个参数的读取及模数转换;PLC对电磁阀指令控制;PLC与触摸屏的通讯及数据读写;触摸屏事件响应及数据处理。

    植物槽排水质量监测及控制模块设计见图2。植物槽排水质量监测及控制模块由压力传感器及其信号变送器、常开电磁阀、常闭电磁阀、集水箱及植物槽组件组成,通过PLC实现数据读取和指令传送。植物槽与集水外箱通过连接水管连接,压力传感器固定在集水外箱的底部。通过PLC输出指令到触点开关,控制连接水管的电磁阀通电状态,实现集水箱的蓄排水。当降雨事件发生时,植物槽滞蓄饱水后的溢流水量由进水导水管排入集水箱;当集水箱质量未达到PLC程序设定的压力传感器上限值时,用于控制进水的常开电磁阀处于打开状态,植物槽的溢流水量可正常导流入集水箱;当集水箱质量达到程序设定的上限值时,PLC控制器立即发出排水指令触发触点动作,常闭电磁阀通电打开,快速排掉集水箱雨水,同时将进水用常开电磁阀通电关断,确保排水期间植物槽的水不能继续流进集水箱,直至集水箱质量达到PLC程序设定的下限值为止。排水质量数据采集范围为3.0~9.0 kg,精度为±0.06%;压力传感器测量范围为0~10.0 kg,与输出信号电压的线性定量关系为1 kg/V。

    图  2  植物槽排水质量监测及控制模块
    Figure  2.  Monitoring and control module of the drainage weight of plant box

    根据屋顶绿化蓄水效能研究的需求,搭建的实时监测系统实景模型见图3,图中也明确标出了除压力传感器(具体位置已在图2中标出)之外的土壤湿度传感器、风速仪、空气湿度传感器和温度传感器具体位置。每个植物槽设置一个土壤湿度传感器,为了尽量保证监测条件一致,每个土壤湿度传感器安插在各个植物槽的相同位置,即距东南角各40 cm处,安插深度均为4 cm。

    图  3  实时监测系统实景模型图
    Figure  3.  On-site model of the real-time monitoring system

    植物槽选用已市场规模化应用的1.2 m×1.2 m模块式屋顶绿化容器,该容器侧面底部有专门的排水口。为便于收集和测算溢流量,一组9个植物槽均放置于架高的水泥平台上。基于市场调研和预试验结果,植物槽基质厚度设置为8.0 cm,其中9个上层覆盖种植植物佛甲草Sedum lineare、南美蟛蜞菊Sphagneticola trilobata和大花马齿苋Portulaca grandiflora,用水泥砌筑1个空白组为对照组。每个植物槽中插入土壤湿度传感器。雨量计、空气温度传感器、空气湿度传感器和风速仪分别安装在植物槽附近位置,并确保雨量计安置处上方无阻挡和风速仪四周无阻拦,各传感器通过信号线传输数据至主控制箱。

    监测系统安装于广东省广州市华南农业大学某教学楼顶,安装实景见图4,系统控制模块内部实景见图5

    图  4  实时监测系统安装实景图
    Figure  4.  On-site picture of the real-time monitoring system installation
    图  5  控制模块安装实景图
    Figure  5.  On-site picture of the control module installation

    图4可以看出,整个系统由9个植物槽模块及其监测传感器组成。系统采用220 V外接电源,触摸屏作为控制系统输入输出硬件界面,通过RS485协议与PLC进行通讯,实现对整个系统的操控、数据传输及指令读写。触摸屏存储器可表格化存放各传感器回传参数,使用者通过USB接口可下载数据。同时触摸屏可显示各个传感器传送的实时参数信息,通过界面软按钮可实时切换显示大气环境温度、湿度、风速、降雨量等气象数据,或显示土壤湿度和溢流量等数据。系统于2018年8月1日搭建并调试运行,连续运行了14个月。本研究采用2018年8月1日至10月30日监测数据进行系统数据分析。

    将集水箱水平固定在压力传感器上,使质量均匀地分布在2个压力传感器上。压力传感器24 h不间断以分钟为单位测量集水箱质量,当压力传感器收集的溢流水量等于9 kg(满量程)时,水箱开始排水,同时关闭进水口;排至3 kg时停止排水,同时开启进水口。而降雨量较大的单次降雨事件中,每个植物槽的溢流可能会使集水箱多次达到满量程9 kg,则单次降雨事件总溢流量由公式(1)计算:

    $$ Y=(\alpha -\beta )+6\times \varphi \text{,} $$ (1)

    式中: $ Y $ 为单次降雨事件总溢流量,kg; $ \alpha $ 为产流结束时水箱质量,kg; $ \beta $ 为产流开始前水箱质量,kg;6为高水位与低水位差值,kg; $\varphi$ 为单次降雨事件水箱排水次数。

    各植物槽系统滞蓄率由下式计算:

    $$ K=\dfrac{R-Y}{R}\times 100{\text{%}}, $$ (2)

    式中:K为各植物槽系统滞蓄率,%;R为每次降雨事件降水总质量,kg;Y为各植物槽总溢流量,kg。

    监测系统以PLC为主控器件,实时收集来自各传感器的模拟信号,通过自身的A/D转换把收集到的模拟信号转换为数字信号,并通过相应软件编程的运算分别得到每分钟基质土壤湿度、空气温度、空气湿度、风速等结果参数,存放在指定的寄存器内。通过触摸屏记录历史数据的功能按周期进行读取,表格化地存储在触摸屏的内部储存器内,并实时地显示在触摸屏上,以实现结果参数的可视化、表格化和可移动化。本研究直接利用传感器采集转换后的数据进行统计分析。

    为验证系统监测的可靠性,在2018年9月30日06:00—21:00,用手持Kestrel 5000气象记录仪每间隔1 h对温度和湿度等气象数据进行人工监测,采用SPSS 25.0软件对系统监测数据和手持气象仪记录的2组数据进行配对样本T检验。

    利用手持气象仪对试验场地的温度和湿度进行监测,与实时监测系统同时间的2组数据进行对比。从图6可知,手持气象仪输出的数据与系统自动监测的数据高度吻合,24 h的监测数据均基本重合,手持气象仪的观测结果佐证了实时监测系统自动监测结果的可靠性。将手持气象仪测试结果与实时监测系统自动监测结果进行统计分析,表明2组数据之间在统计分析上也无显著性差异(P >0.05)。

    图  6  手持气象仪测定的空气温度和湿度分别与实时监测系统自动监测数据的T检验
    Figure  6.  T-test of air temperature and humidity data between measurements from portable weather instrument and the on-site real-time monitoring system

    2018年8月1日至10月30日实时监测系统监测到的降雨事件及其对应降雨量如图7所示。从图7中可以看出,监测期间共有降雨事件28次,其中8月份发生降雨事件16次,9月份发生降雨事件8次,10月份发生降雨事件4次;降雨量超过100 mm/h的大雨事件8次,降雨量超过250 mm/h的特大暴雨事件2次,分别发生在9月16日和9月25日。经与当地气象部门数据核对,实时监测系统记录的降雨事件发生次数、时间和降雨量大小与气象部门数据高度吻合。同时,本研究于2018年9月1日至9月30日进行了为期1个月的降雨事件人工监测和记录,结果表明,实时监测系统自动监测的降雨事件发生的时间和强度与人工监测记录的数据吻合。

    图  7  实时监测系统监测的降雨事件及强度
    Figure  7.  Rainfall events and intensity detected by the real-time monitoring system

    2018年8月1日至10月30日实时监测系统监测的大气环境温度、湿度及风速日均值如图8所示。

    图  8  实时监测系统监测的气象数据日均值
    Figure  8.  Daily mean value of the meteorological data monitored by the real-time monitoring system

    图8中可以看出,在试验观测期间,实时监测系统连续有效地记录了空气温度、湿度和风速等环境气象参数。伴随着降雨事件发生,环境温度处于区间极小值,说明降雨事件会导致环境温度的降低,与当时实际情况吻合。在降雨事件发生过程中环境湿度处于区间极大值,说明降雨事件会导致环境湿度的上升,与当时实际情况吻合。风速的变化受小环境影响较大,监测系统也记录到多次降雨事件发生时环境风速处于区间极大值;风速明显波动较大的时间为9月17和18日,此期间超强台风山竹(Super typhoon mangkhut 1822)进入广州,监测系统监测到了小环境的高风速,风速峰值为30.0 m/s,日均风速为4.0 m/s,同时也表明系统搭建具有一定稳定性。

    试验期间实时监测了种植大花马齿苋、南美蟛蜞菊和佛甲草的植物槽的溢流量日均值,结果如图9所示。

    图  9  不同植物溢流量日均值
    Figure  9.  Daily mean value of overflow water weight of different plants

    图9中可以看出,在某些观测时段,种植不同植被的植物槽的溢流量不一样。8月处于降雨集中期,当发生降雨强度较小的降雨事件时,3种植物槽系统的滞蓄率均较高且差异不大,如8月2日南美蟛蜞菊系统的滞蓄率达90.48%,佛甲草与大花马齿苋系统均完全滞蓄降雨量。而面对大雨事件,佛甲草与大花马齿苋系统的滞蓄效果好于南美蟛蜞菊,在8月28—31日这段连续降雨时期,大花马齿苋系统的滞蓄率为54.75%,南美蟛蜞菊系统的仅为26.63%,佛甲草系统的滞蓄率为38.34%;9月的降雨事件以单次强降雨为主,总体来看南美蟛蜞菊系统的滞蓄能力有所提升,滞蓄率达42.71%,说明单次强降雨条件下南美蟛蜞菊系统的滞蓄能力较强;10月的降雨较少,小、中型雨时3种植物系统的滞蓄率均达90%以上,两次暴雨事件中,大花马齿苋系统的滞蓄率跌至43.8%和34.21%,而佛甲草系统的滞蓄率维持在55%~60%之间,与8月滞蓄情况相比,大花马齿苋系统的滞蓄能力下降较大,结合现场观察发现其长势较8月有所放缓,植物覆盖基质程度不如佛甲草与南美蟛蜞菊,因此植物槽的滞蓄能力与植物生长的季节性不同有关。监测结果也表明,实时监测系统的有效性较好,系统可24 h实时有效监测植物槽的溢流产流时间、持续时间和溢流量的大小,通过控制开闭阀门可有效解决暴雨事件时溢流量的多次监测和统计。

    用土壤湿度计监测小到短时中雨未产生溢流时不同植被植物槽基质土壤的相对湿度。试验期各个植物槽基质土壤的相对湿度及降雨量如图10所示。

    图  10  2018年8—10月植物槽基质土壤湿度均值变化及日降雨量
    Figure  10.  Mean changes of substrate soil moisture and daily rainfall from August to October in 2018

    图10可知,当降雨事件发生时,土壤湿度呈现增加趋势,且前期干旱期越长,基质土壤的相对湿度增加越大,当降雨量超过日均80 mm时,土壤相对湿度达到80%以上。3种植物基质土壤的相对湿度变化趋势有一定的延迟性和统一性,在降雨事件发生后,基质土壤的相对湿度能在1~2 d内迅速提升;但3种植被基质土壤的相对湿度受降雨事件影响后的变化有差异,如8月27—29日,佛甲草的基质土壤相对湿度平均值由24.32%提升至75.16%,南美蟛蜞菊的基质土壤相对湿度由17.89%提升至62.10%,大花马齿苋的基质土壤相对湿度由22.48%提升至80.33%。实时监测系统的监测数据也表明,基质土壤的相对湿度存在季节性差异,因8月份降雨事件较多,相较于9月和10月基质土壤的相对湿度普遍增高;基质土壤保水性存在季节性差异,8月降雨后基质土壤的相对湿度普遍达到70%以上,而9月南美蟛蜞菊基质土壤的相对湿度均低于70%,整个10月前期开始基质都处于干旱状态,降雨事件发生后,基质土壤相对湿度增加,10月17日暴雨事件后,基质土壤的相对湿度最高值为64.74%(大花马齿苋),也未超过70%;8月佛甲草、南美蟛蜞菊和大花马齿苋的基质土壤平均相对湿度分别为68.55%、56.34%和67.66%,而在10月则分别降低至31.20%、24.31%和33.48%,说明基质在10月的持水性不如8月。这种变化的原因,一方面是由于降雨减少,引起直接水分来源缩减所致,另一方面是气候趋于干燥,蒸散蒸发增加,植物根系用水增加。

    自20世纪60年代以来,PLC作为可编程逻辑控制器常用于工业生产中的自动化控制,近年来也有部分研究者将其运用到生态环境监测研究中。杨浩等[19]运用PLC设计了一套光调控跟踪植物生长系统,实时监测系统使得光环境因素可控,大大降低了植物的“生产成本”;杨帆等[20]为防止在材料试验过程中发生危险,利用PLC设计了一种实验室环境监测系统。本研究以PLC为硬件控制核心组件结合触摸屏电路控制系统,研制了屋顶绿化的雨水滞蓄效应实时自动监测系统,对溢流量、基质土壤相对湿度、降雨量和局部环境气象参数进行实时自动监测,监测获取的气象数据与手持气象仪得到的数据吻合,表明在屋顶绿化雨水滞蓄效能自动监测研究及应用上,所研制的实时监测系统具有实际可行性和观测数据的可靠性。

    本研究结果显示,在雨水滞蓄方面,基质持水量达到饱和后无法继续滞蓄从而产生排水,降雨强度越大,降雨历时越长,滞蓄效果越差,小型与中型降雨条件下各植物系统的整体滞蓄率近90%或以上,大型降雨条件下各植物系统的整体滞蓄率平均达74.65%,暴雨及以上的各植物系统的降雨整体滞蓄率平均为54.30%。同时,基质的雨水滞蓄能力和效果受到前期干旱期的影响,干旱期越长,其后遇降雨事件基质滞蓄能力越强,以往的研究中也显示了屋顶绿化的雨水滞蓄能力受降雨事件大小的影响[21-22];在连续高强度降雨情况下,3种植物组成的植物槽的滞蓄能力存在差异,表现为:大花马齿苋、佛甲草优于南美蟛蜞菊,而3种植物系统的持续滞蓄率在20%~30%之间,同时滞蓄能力与植物生长的季节性差异有关,这与其他一些研究得到的植被类型会对屋顶绿化的滞蓄能力产生重要影响的结论相一致[23-24]

    在基质产流方面,在9月7日降雨量为120.15 mm的暴雨事件中,佛甲草、南美蟛蜞菊和大花马齿苋3种植物的初产流时间分别延迟了14、9和18 min,产流峰值时间较空白对照组产流推迟,速率相对平缓,最终产流分别减少23.17、21.39和26.33 kg,说明植物槽的基质有效延缓了初始产流的发生时间,推迟了产流峰值及持续的时间,减少了雨水的直接产流,实现了屋顶绿化的滞蓄雨水效能。

    在基质保水性方面,3种植物槽的基质土壤相对湿度变化趋势也存在一定的延迟性和统一性,降雨强度越大,前期干旱期越长,基质土壤的相对湿度提升越大。一般而言,降雨发生后2 d内基质土壤相对湿度提升20~40个百分点,同时基质保水性存在季节性差异,10月份佛甲草、南美蟛蜞菊和大花马齿苋的基质土壤平均相对湿度比8月下降了37.35、32.03和34.18个百分点,说明干旱季节基质保水性较差,因此,应关注和加强屋顶绿化的浇灌养护。

    综上所述,本项目所研制的实时自动监测系统可有效地对屋顶植物槽雨水滞蓄系统的小气候环境、雨水滞蓄能力、产流过程和基质土壤相对湿度等状况进行全天候动态监测。通过1年的实时监测数据分析,结果显示,屋顶植物槽系统的雨水滞蓄效能、产流特征及基质土壤的保水性能与气象气候条件、降雨强度、降雨量和植物类型及其季节变化、基质组成等因素密切相关,因此,在屋顶植物槽雨水滞蓄系统效能研究和建设时,需要进一步对适宜植物品种的筛选、基质组配、植物季节配置、日常管护技术以及相关的室外监测传感技术等方面开展深入系统研究。同时,加强对屋顶绿化试验平台的长期持续监测,获取长期数据,开展长期研究十分必要。另外,由于实时监测系统搭建于屋顶室外,为避免传感器出现故障,在系统运行过程中应定期进行排查与校准。

  • 图  1   不同品种家蚕高、低温催青后代滞育型统计

    Figure  1.   The statistics of diapause type of offspring of different Bombyx mori varieties incubated at high or low temperature

    图  2   3种家蚕蚕卵类型图片

    Figure  2.   Pictures of three types of Bombyx mori eggs

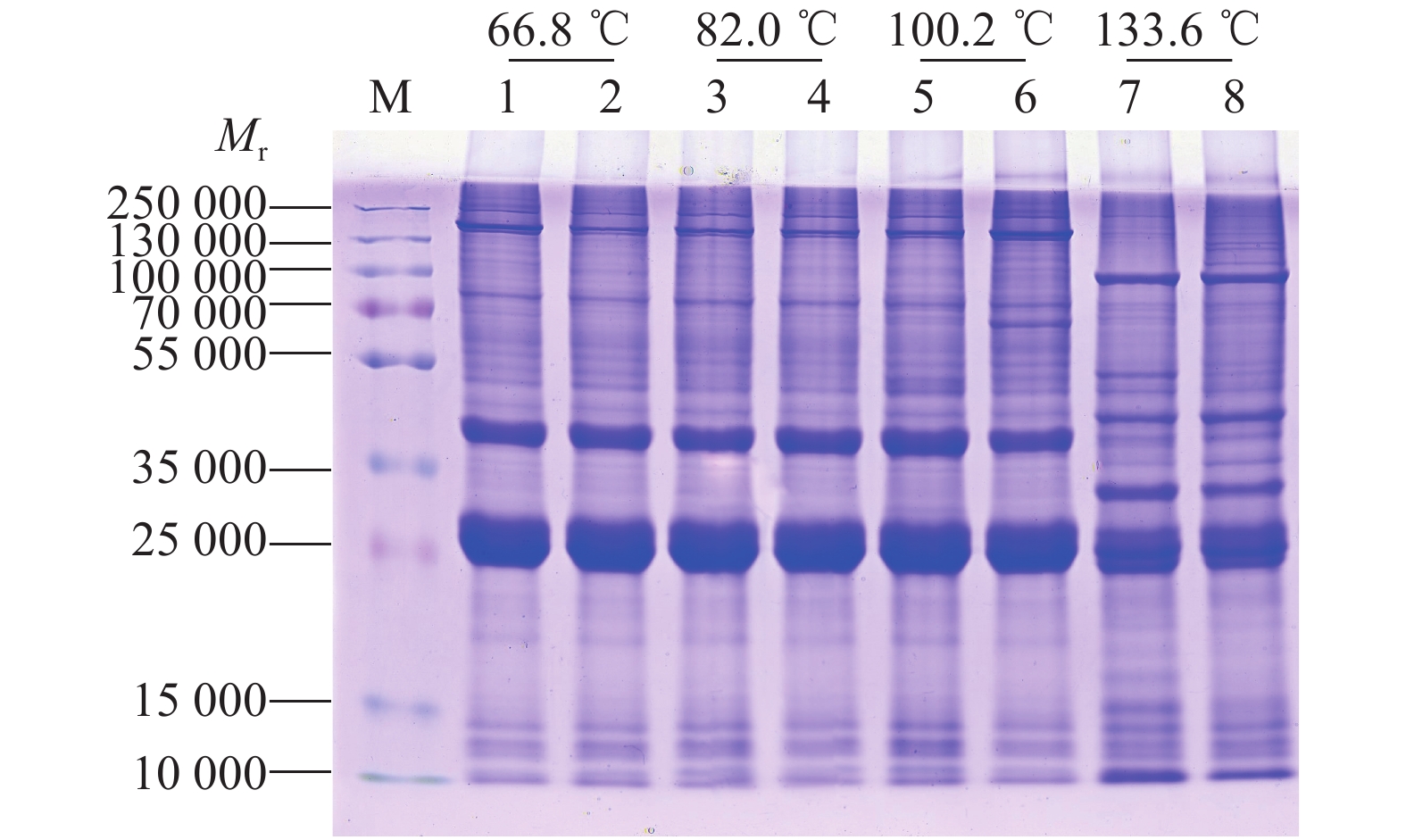

    图  3   高、低温催青的不同积温蚕卵蛋白的 SDS-PAGE 电泳检测

    M为marker;1、3、5和7为25 ℃高温组; 2、4、6和8为15 ℃低温组

    Figure  3.   SDS-PAGE detection of protein in Bombyx mori eggs with different accumulated temperature incubated at high or low temperature

    M is marker; 1, 3, 5 and 7 are high temperature groups incubated at 25 ℃; 2, 4, 6 and 8 are low temperature groups incubated at 15 ℃

    图  4   高、低温催青的不同积温家蚕蚕卵的蛋白修饰检测

    M为marker;1、3、5和7为25 ℃高温组;2、4、6和8为15 ℃低温组

    Figure  4.   Detection of protein modification of Bombyx mori eggs with different accumulated temperature incubated at high or low temperature

    M is marker; 1, 3, 5 and 7 are high temperature groups incubated at 25 ℃; 2, 4, 6 and 8 are low temperature groups incubated at 15 ℃

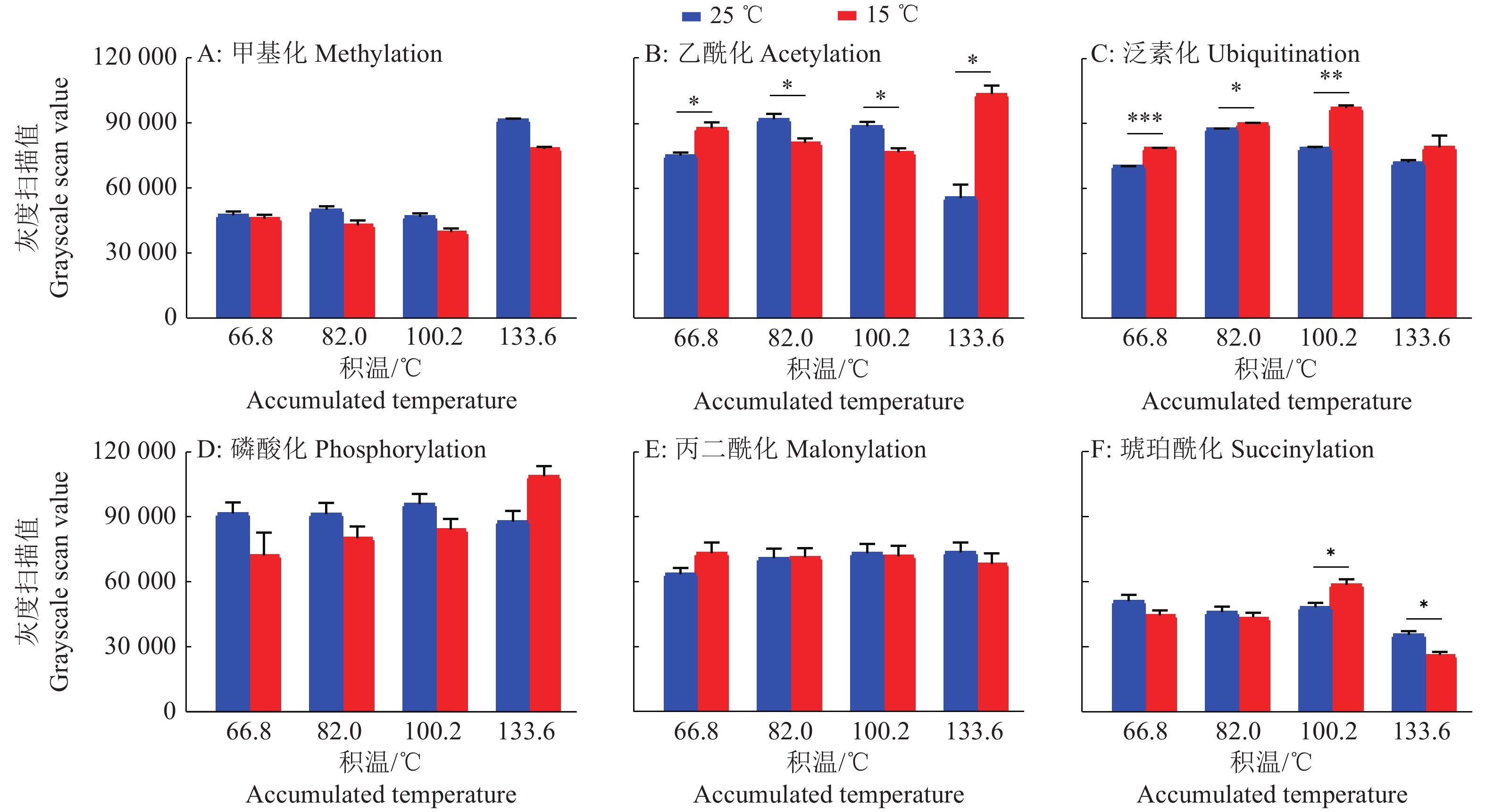

    图  5   高、低温催青的不同积温家蚕蚕卵的蛋白修饰灰度扫描图

    图中数据为3次重复的平均值±标准误;“*”“**”“***”分别表示25和15℃组间差异达到0.05、0.01和0.001的显著水平(t检验)

    Figure  5.   Gray-scale scanning image of protein modification of Bombyx mori eggs with different accumulated temperature incubated at high or low temperature

    Data in the figure are means±standard errors of three replicates; “*”“**” and “***” indicate significant differences between 25 and 15℃ groups at 0.05, 0.01 and 0.001 levels, respectively (t test)

    表  1   高、低温催青家蚕蚕卵的蛋白含量

    Table  1   Protein content of Bombyx mori eggs incubated at high or low temperature

    发育时期
    Developmental
    period
    积温/℃
    Accumulated
    temperature
    θ催青/℃
    Incubation
    temperature
    t催青/d
    Incubation
    time
    ρ(蛋白)/(g·L−1)
    Protein
    content
    V(样品)/μL
    Sample volume
    m(蛋白)/μg
    Protein mass
    敏感期 66.8 25 4.0 5.2 500 2616
    Sensitive period 15 10.0 4.6 500 2307
    82.0 25 5.0 4.3 500 2164
    15 12.5 4.5 500 2241
    100.2 25 6.0 3.3 500 1650
    15 15.0 8.4 500 4196
    点青期
    Head pigmentation phase
    133.6 25 8.0 9.0 500 4525
    15 20.0 7.6 500 3820
