云南省边境地区哨兵牛芒市病毒的分离与鉴定

李占鸿, 谢佳芮, 杨振兴, 寇美玲, 李华春, 高翔, 胡忠燕, 李卓然, 廖德芳, 杨恒

李占鸿, 谢佳芮, 杨振兴, 等. 云南省边境地区哨兵牛芒市病毒的分离与鉴定[J]. 华南农业大学学报, 2021, 42(4): 7-16. DOI: 10.7671/j.issn.1001-411X.202007009
引用本文: 李占鸿, 谢佳芮, 杨振兴, 等. 云南省边境地区哨兵牛芒市病毒的分离与鉴定[J]. 华南农业大学学报, 2021, 42(4): 7-16. DOI: 10.7671/j.issn.1001-411X.202007009
LI Zhanhong, XIE Jiarui, YANG Zhenxing, et al. Isolation and identification of Mangshi virus in sentinel cattle from border areas of Yunnan Province[J]. Journal of South China Agricultural University, 2021, 42(4): 7-16. DOI: 10.7671/j.issn.1001-411X.202007009
Citation: LI Zhanhong, XIE Jiarui, YANG Zhenxing, et al. Isolation and identification of Mangshi virus in sentinel cattle from border areas of Yunnan Province[J]. Journal of South China Agricultural University, 2021, 42(4): 7-16. DOI: 10.7671/j.issn.1001-411X.202007009

云南省边境地区哨兵牛芒市病毒的分离与鉴定

基金项目: 国家重点研发计划(2017YFC1200505, 2016YFD0500908);公益性行业(农业)科研专项 (201303035);云南省中青年学术技术带头人后备人才培养项目(2017HB055)
详细信息
    作者简介:

    李占鸿(1989—),男,助理研究员,硕士,E-mail:dy081lzh@163.com

    谢佳芮(1990—),女,助理研究员,硕士,E-mail:349457530@qq.com;†表示同等贡献

    通讯作者:

    廖德芳(1976—),女,研究员,硕士,E-mail: wenjie3@hotmail.com

    杨 恒(1978—),男,研究员,博士,E-mail: yangheng2008.cool@163.com

  • 中图分类号: S852.65

Isolation and identification of Mangshi virus in sentinel cattle from border areas of Yunnan Province

  • 摘要:
    目的

    掌握云南省边境地区动物虫媒病毒的多样性分布和传播风险。

    方法

    在云南省景洪市设立哨兵牛3头,每周1次采血进行虫媒病毒的监测与分离。通过电镜观察、基因组琼脂糖凝胶电泳、RT-PCR与克隆测序对分离病毒进行鉴定,采用实时荧光定量RT-PCR与血清中和试验对病毒在动物上的感染进行回溯分析。

    结果

    2019年,在监测期第13周,从1头哨兵牛的血液中分离出1株致C6/36细胞病变的病毒(V301/YNJH/2019),电镜观察可见直径约70 nm、呈二十面体对称结构的病毒粒子,琼脂糖凝胶电泳显示病毒基因组为双链RNA,RT-PCR鉴定分离毒株为芒市病毒(MSV)。测序显示,分离毒株的基因节段Seg-4和Seg-7长度为2 055和1 122 bp,编码病毒的外层衣壳蛋白VP4(628 aa) 和VP7(298 aa),基因节段Seg-2和Seg-9长度为3 055和1 076 bp,编码病毒的内层衣壳蛋白VP2(956 aa) 和VP9(283 aa);分离毒株与云南省芒市分离的MSV/DH13M041毒株具有最近的亲缘关系,核酸序列相似度在97.4% (Seg-9)~98.5% (Seg-2)之间,氨基酸序列相似度在96.4%(VP9)~98.4%(VP2)之间。病毒感染的回溯分析显示,监测期的第11周,牛血液中病毒核酸检测呈阳性,病毒核酸含量在第13周达到高峰,随后快速降低,在第18周转为阴性;感染哨兵牛在监测期的第13周已产生特异性中和抗体(1∶14),在第16~18周处于高峰(1∶226),至监测结束的第24周降低为1∶57。

    结论

    本文从牛体中分离到了MSV,表明牛是MSV的易感动物之一,病毒在感染牛上呈“一过性感染”的特征。研究结果为进一步开展MSV的检测诊断、流行病学调查与致病性研究奠定了基础。

    Abstract:
    Objective

    To analyze the diversity, dissemination risk of animal arboviruses in border areas of Yunnan Province.

    Method

    Three sentinel cattles were placed in Jinghong City, Yunnan Province and blood samples were weekly collected for arboviruses monitoring and virus isolation. The isolated virus was identified through agar-gel electrophoresis, electron microscopy, RT-PCR amplification, cloning and sequencing. The infection characteristics of the virus in infected cattle were retrospectively analyzed by qRT-PCR and serum neutralizing test (SNT).

    Result

    In 2019, a virus strain (V301/YNJH/2019) which caused cytopathic effect on C6/36 cells, was isolated from blood sample collected from one of the cattle at the 13th week of monitoring period. Electron microscope observation revealed that the virions were icosahedral symmetry with a diameter of about 70 nm. The result of agar-gel electrophoresis showed that the viral genome was composed of double stranded RNA. The isolated virus was identified as Mangshi virus (MSV) by RT-PCR identification. Sequence analysis exhibited the lengths of Seg-4 and Seg-7 from the isolated virus were 2 055 and 1 122 bp respectively, encoding viral out-most shell VP4 (628 aa) and VP7 (298 aa) proteins, while Seg-2 and Seg-9 were 3 055 and 1 076 bp respectively in length encoding viral inner-core VP2 (956 aa) and VP9 (283 aa) proteins. Phylogenetic analysis showed that the isolated virus had the closest relationship with MSV/DH13M041 isolated from Mangshi of Yunnan Province, with their nucleic acid sequence similarities ranging from 97.4% (Seg-9) to 98.5% (Seg-2) and amino acid sequence similarities ranging from 96.4% (VP9) to 98.4% (VP2). Retrospective investigation results of the virus infection indicated that virus nucleic acid was first detected in the blood of the infected cattle at the 11th week of monitoring period. The virus nucleic acid in the blood reached the peak at the 13th week and dropped rapidly, becoming not detectable within 5 weeks. The results of SNT showed that neutralization antibody against V301/YNJH/2019 was first detected at the 13th week (antibody titer 1∶14), peaked from the 16thto 18thweek (antibody titer 1∶226) and decreased to 1∶57 when monitoring terminated at the 24thweek.

    Conclusion

    The MSV isolation from cattle indicating cattle is one of the susceptible animals of MSV. In naturally infected cattle, the virus is characterized by “transient infection” with no clinical symptoms. Our study imparts a foundation for study of epidemiology, pathogenicity, and diagnostic reagents of MSV.

  • 奶牛体尺能够反映其生长发育状况、繁殖能力、产奶能力及潜在经济价值等重要信息[1-3]。长期以来,我国奶牛体尺测量主要采用传统的接触式测量,由经验丰富的工作人员利用卡尺、皮尺、卷尺、测杖等工具测量或者通过人眼估算,存在复杂繁琐、测量效率低、易受环境和测量人员主观因素影响等问题[4]

    随着机器视觉技术的快速发展,家禽家畜的体尺测量有更多的解决方案,主要可分为基于二维图像的体尺测量和基于三维点云的体尺测量2种方式[4]。在基于二维图像的体尺测量方面,Tasdemir等[5]拍摄荷斯坦奶牛顶部和侧面RGB图像,采用直接线性变化法标定相机,利用图像分析软件基于点云计算奶牛体尺,该方法测得奶牛体高、臀高、体长、臀宽准确率分别为97.72%、98.00%、97.89%、95.25%。刘同海等[6]在饮水器正上方采集120日龄猪只的体尺图像,将猪体目标从二值图像中分割,实时提取体尺测点,该方法测得猪只体长的平均相对误差为0.92%。薛广顺等[7]利用Logitech Webcam Pro 9000摄像机采集牛体图像,采用贝叶斯决策皮肤检测法提取牛体,基于尺度不变特征变换(Scale-invariant feature transform,SIFT)算法实现特征点匹配,利用双目相机成像模型结合相机标定参数获取牛体三维点云。张晨光等[8]采用双目视觉技术进行奶牛图像采集,提取奶牛背部轮廓与侧面轮廓,通过SIFT算法,结合相机标定参数获取特征点空间坐标,最终利用欧式距离计算奶牛体高、体长和体宽。在基于三维点云的体尺测量方面,赵建敏等[9]使用双目相机采集体尺图像,利用YOLOv5检测牛体及牛头、躯干、牛蹄、牛尻、腿关节等特征部位,基于改进的Canny边缘检测算法及曲线拟合算法提取牛体局部边缘轮廓,通过U弦长得到体尺测量特征点,最终完成体高、体长、体斜长等体尺测量,该方法平均体尺测量误差为2.4%。Huang等[10]利用IFM O3D303相机获取秦川牛侧面点云数据,采用KD-Network训练牛体轮廓提取模型,通过快速点特征直方图获得特征表面中心完成体尺测量,该方法最大测量误差为2.0%。初梦苑等[11]使用Kinect DK深度相机拍摄奶牛侧面与俯视图像,基于视频错帧补全奶牛侧面点云,采用迭代最近点算法配准奶牛侧面点云与俯视点云,基于几何特征测量奶牛体直长、肩宽、臀宽等7种体尺参数。Yang等[12]使用智能手机环绕奶牛拍摄图像,通过运动结构法构造三维点云模型,根据形态特征自动标记体尺测量点,该方法体尺测量平均相对误差小于4.67%。基于三维点云的体尺测量方法提供了精确的测量,但计算量大、测量过程复杂、测量成本高,并且需要特定的环境条件,在规模化养殖场实现其快速准确体尺测量尚需进一步验证。相比之下,使用单个深度相机进行体尺测量具有计算负担低、测量设备部署简单和设备成本低等优点,更适合家禽家畜体尺参数的快速测量。

    测量关键点的快速准确检测是奶牛体尺快速准确测量的前提。Yin等[13]采用对猪只身体部位平均分割的方法定位测量关键点,并将点云姿态标准化,实现了体尺的自动测量。Hu等[14]通过PointNet++对不同姿势的猪只点云进行分割,根据几何特征定位猪体测量关键点,该方法最大体尺测量误差为5.26%。陆明洲等[15]利用图像处理技术获取山羊体尺关键点,测量最大相对误差为5.5%。本研究基于YOLOv8n-Pose快速准确获取测量关键点,利用双目立体视觉模型获取深度信息,完成奶牛体尺的快速准确测量。

    奶牛双目图像数据采集自陕西省咸阳市杨陵区官村奶牛养殖场与杨凌科元克隆股份有限公司奶牛养殖场,采集时间为2022年11月至2023年4月,包括奶牛侧面双目图像及视频数据,采用ZED 2i相机采集奶牛侧面图像。图像数据的图像分辨率为2 208像素×1 242像素,用于构建目标检测及关键点检测数据集;双目视频数据的视频分辨率为4 416像素×1 242像素,帧率为15 帧/s,用于最终体尺测量。图1为数据采集及数据集构建示意图,图1a为数据采集平台示意图,ZED 2i双目立体相机固定于相机支架上,距离地面约1.1 m,将相机支架置于奶牛侧面2~3 m处,拍摄奶牛侧面图像或采集视频数据,在采集过程中避免阳光直射相机,减少阳光直射对立体匹配的影响;图1b为通过采集平台采集单幅奶牛侧面图像,共采集1 895幅图像,按8∶2划分训练集与验证集,构建奶牛目标检测及关键点检测数据集;图1c为视频数据采集及体尺测量数据集构建示意图,将图1a所示的采集平台置于奶牛挤奶通道外2.5 m处采集奶牛在挤奶通道的侧面视频,并将采集的视频进行分帧,以2帧/s构建体尺测量数据集。

    图  1  数据采集与数据集构建示意图
    Figure  1.  Data acquisition and data set construction diagram

    本研究涉及奶牛体斜长、体高、臀高和尻长4项体尺测量。图2为奶牛体尺测量标准的示意图,奶牛体斜长近似为坐骨端(C)到肩端(D)的直线距离,体高为鬐甲部最高点(A)到前蹄与地面交点(E1)的直线距离,臀高为臀部最高点(B)到后蹄与地面交点(E2)的直线距离,尻长为坐骨端(C)到尻尖(F)的直线距离。在构建的目标检测及关键点检测数据集中标注鬐甲部、尻尖、坐骨端、肩端、蹄部等8个测量关键点。

    图  2  奶牛直线体尺测量标准
    A:鬐甲部最高点,B:臀部最高点,C:坐骨端,D:肩端,E1、E2:前、后蹄与地面的交点,F:尻尖;G:眼睛
    Figure  2.  Standard for linear body size measurement of dairy cow
    A: The highest point of wither; B: The highest point of hip; C: Ischial tuberosity; D: Point of shoulder; E1, E2: Contact points of the front and rear hooves with the ground; F: Hip; G: Eye

    奶牛体尺真实数据的准确获取是试验测试的前提,但由于手动测量体尺依赖于人工经验,存在较大的偶然误差与粗大误差,Hu等[14]采用PointNet++分割奶牛点云后获取奶牛体尺,与手动测量相比,体长、体高的平均偏差仅为2.34%,说明点云数据测量与手动测量相差少。Tran等[16]和Deris等[17]证实了ZED相机在点云三维重建与测量方面具有高精度的优势。因此,本研究采用ZED 2i相机采集奶牛侧面点云数据并依据手动测量的方法获取体尺的真实值。

    小孔成像模型是常用的相机模型,双目相机基于小孔成像模型,利用2个相机从不同角度同时拍摄,通过标定参数进行畸变矫正、极限矫正,根据拍摄点在左右图像中成像位置的差异,确定点在空间中的位置。根据文献[18],设计双目相机成像模型(图3),OlOr分别是双目立体相机左右相机的光心,olor分别是左右相机光轴与成像平面的交点,假设两成像平面宽度为W,成像平面与相机之间的距离为焦距fP是三维空间中的一个点,plpr是点P在左右相机成像平面上的像点,xlxrplprx坐标,zP到左右相机所在直线的距离,根据相似三角形可得公式(1):

    图  3  双目相机成像模型
    Ol:左相机光心;Or:右相机光心;ol:左相机光轴与成像平面交点;or:右相机光轴与成像平面交点;W:成像平面宽度;f:相机焦距;P:三维空间中某点;plpr为点P在左右相机成像平面上的像点;xlxrplprx坐标;zP到左右相机的距离;b:左右相机基线距离
    Figure  3.  Binocular camera imaging model
    Ol: Optical center of the left camera; Or: Optical center of the right camera; ol: Intersection point of the left camera’s optical axis with the imaging plane; or: Intersection point of the right camera’s optical axis with the imaging plane; W: Width of the imaging plane; f: Camera focal length; P: A point in three-dimensional space; pl and pr: Image points of P on the imaging planes of the left and right cameras; xl and xr: x-coordinates of pl and pr; z: Distance from P to the cameras; b: Baseline distance between the left and right cameras
    $$ \dfrac{{z - f}}{z} = \dfrac{{b - \left( {{x_{\mathrm{l}}} - \dfrac{1}{2}W} \right) - \left( {\dfrac{1}{2}W - {x_{\mathrm{r}}}} \right)}}{b}, $$ (1)

    式中,b为左右相机的基线距离。

    xlxr为视差(d),根据公式(1),则点P的深度为:

    $$ z = {{bf} \mathord{\left/ {\vphantom {{bf} d}} \right. } d}。 $$ (2)

    根据视差值(d),结合双目立体相机标定参数基线(b)和焦距(f)推导每个像素点在三维空间中的深度,进而推导出三维空间坐标。

    立体匹配是从一对图像中推断每个像素的深度信息。传统的立体匹配算法是将立体匹配问题转化为在左右两幅图像中寻找最相似的像素点的过程。相比传统立体匹配算法,基于深度学习的立体匹配方法具有更高的精度和更好的鲁棒性,能够处理复杂的场景[19]。因此,本研究采用CREStereo算法[20]对奶牛双目图像进行立体匹配获取视差值。图4为CREStereo算法立体匹配推理过程,推理网络采用堆叠级联架构,在保证鲁棒性的基础下,保留高分辨率输入的细节,利用循环更新模块(Recurrent update module,RUM)处理实际应用中的非理想矫正情况,尽可能地缓解下采样过程中区域的特征退化。RUM采用循环架构,逐步更新和细化深度图,通过多次迭代整合上下文信息,提高视差计算的整体精度。

    图  4  CREStereo立体匹配
    Figure  4.  CREStereo stereo matching

    本文基于YOLOv8n-Pose估计网络、SimAM注意力机制[21]及CoordConv卷积[22]改进网络,提出适用于奶牛关键点检测的姿态估计模型。其中YOLOv8n-Pose网络是基于YOLOv8及YOLO-Pose估计网络而提出的多任务联合学习网络,能够同时实现目标分类及姿态估计任务。图5为改进的YOLOv8n-Pose估计网络。

    图  5  改进的YOLOv8n-Pose估计网络
    Figure  5.  Improved YOLOv8n-Pose estimation network

    SimAM注意力模块是Yang等[21]基于神经科学理论,受人脑注意力机制的启发,提出的一种3D注意力模块,SimAM注意力机制通过构建一个优化能量函数来挖掘神经元的重要性以计算注意力权重,公式(3)为能量函数(et):

    $$\begin{split} {e_t}\left( {{w_t},{b_t},y,{x_i}} \right) = & \dfrac{1}{{M - 1}} \displaystyle\sum \limits_{i = 1}^{M - 1} {\left[ { - 1 - \left( {{w_t}{x_i} + {b_t}} \right)} \right]^2} +\\ & {\left[ { - 1 - \left( {{w_t}t + {b_t}} \right)} \right]^2} + \lambda {w_t}^2\text{,} \end{split} $$ (3)

    式中,t为输入特征的目标神经元;λ为正则化系数;i为空间维度索引号;xi为其他神经元;M为通道上所有神经元的个数;y为标签值,用于确定该神经元是否为重要神经元;wt为权重;bt为偏置。根据公式(3),推导最小能量函数如公式(4):

    $$ e_t^* = \dfrac{{4\left( { {{\hat \sigma ^2}} + \lambda } \right)}}{{{{\left( {t - \hat u} \right)}^2} + 2{{\hat \sigma }^2} + 2\lambda }}, $$ (4)

    式中,û为输入特征t的均值,${\hat \sigma ^2}$为输入特征t的方差。

    由公式(4)可知,能量越低,特征相关的神经元(t)与周围神经元区别越大,重要程度越高,则神经元重要性为1/et*

    本研究增加SimAM,位置如图5 Backbone部分所示,SimAM注意力模块嵌入在C2f与SPPF之间,以观察整个Backbone中的重要神经元,增强重要特征,抑制其他神经元,从而聚焦于更有利于奶牛关键点检测的特征表示。

    CoordConv卷积是由Liu等[22]开发的卷积方法,旨在提高神经网络对坐标信息的感知能力。图6为CoordConv结构,在传统的卷积神经网络中,通过1个拼接操作在通道维度上引入2个额外的通道,这2个通道分别包含x坐标(j)和y坐标(i)的信息。CoordConv显著提升了模型对空间布局的理解能力,使得网络能够更有效地处理具有明确空间关系的任务。在本研究中,参考PP-YOLO[23]网络,如图5 Head部分所示,在YOLOv8网络的Head部分引入2层卷积核大小为1×1的CoordConv卷积层,旨在增强网络对奶牛空间坐标的感知,从而提升目标检测及关键点检测的性能。

    图  6  CoordConv结构
    h:输入特征的高度;w:输入特征的宽度;c:输入特征图通道数;i:特征的x坐标信息;j:特征的y坐标信息;h′:输出特征的高度;w′:输出特征的宽度;c′:输出特征图通道数
    Figure  6.  CoordConv structure
    h: Height of input features; w: Width of input features; c: Number of channels in input feature map; i: x-coordinate information of features; j: y-coordinate information of features; h′: Height of output features; w′: Width of output features; c′: Number of channels in output feature map

    本研究中,奶牛直线体尺自动测量算法分为以下5个步骤:

    1)利用双目相机拍摄奶牛侧面图像,并进行立体校正;

    2)采用CREStereo算法对奶牛双目图像立体匹配,并计算左目图像深度信息;

    3)采用改进YOLOv8n-Pose检测奶牛左目图像中的关键点,并分别计算每头奶牛目标检测及关键点检测置信度,优先选择关键点检测置信度高的奶牛作为最优体尺测量目标;

    4)结合双目相机参数与左目图像深度信息,将奶牛关键点映射至三维空间中;

    5)完成奶牛体斜长、体高、臀高和尻长指标的测量。

    为计算奶牛体尺,需将关键点像素坐标映射到相机坐标系或世界坐标系下,采用相机坐标系作为三维空间坐标系,以减少因相机标定不准确及坐标变换对精度的影响。假设由步骤3)改进的YOLOv8n-Pose模型进行奶牛关键点检测后,奶牛鬐甲部最高点像素坐标为(uA, vA),臀部为(uB, vB),坐骨端为(uC, vC),肩端为(uD, vD),奶牛前、后蹄与地面交点为(uE1, vE1)和(uE2, vE2),尻尖为(uF, vF)。根据公式(2)得到对应的相机坐标为公式(5):

    $$ \left\{ {\begin{array}{*{20}{c}} {{X'_{\mathrm{C}}} = \left( {u - {c_x}} \right) \times {Z'_{\mathrm{C}}}/{f_x}} \\ {{Y'_{\mathrm{C}}} = \left( {v - {c_y}} \right) \times {Z'_{\mathrm{C}}}/{f_y}} \end{array}} \right., $$ (5)

    式中,(u, v)为图像坐标系的像素坐标,(${X'_{\mathrm{C}}} $, ${Y'_{\mathrm{C}}} $, ${Z'_{\mathrm{C}}} $)为像素坐标对应相机坐标系的坐标,fx为相机在水平方向的焦距,fy为相机在垂直方向的焦距。

    关键点像素坐标经公式(5),可映射到三维坐标系中,根据欧氏距离计算奶牛体斜长如公式(6):

    $$ {l}_{体斜长}=\sqrt{{\left({X}_{\rm{C}}-{X}_{\rm{D}}\right)}^{2}+{\left({Y}_{\rm{C}}-{Y}_{\rm{D}}\right)}^{2}+{\left({Z}_{\rm{C}}-{Z}_{\rm{D}}\right)}^{2}} \text{,} $$ (6)

    式中,(XC, YC, ZC)为坐骨端坐标,(XD, YD, ZD)为肩端坐标。

    奶牛体高计算方法为鬐甲部最高点到地面距离,具体计算方式如公式(7):

    $$ {h}_{体高}=\sqrt{{\left({X}_{\rm{A}}-{X}_{{\rm{E}}1}\right)}^{2}+{\left({Y}_{\rm{A}}-{Y}_{{\rm{E}}1}\right)}^{2}+{\left({Z}_{\rm{A}}-{Z}_{{\rm{E}}1}\right)}^{2}} \text{,} $$ (7)

    式中,(XA, YA, ZA)为鬐甲部最高点坐标,(XE1, YE1, ZE1)为蹄部与地面交点坐标。

    臀高为奶牛尻尖到地面的垂直距离,具体计算方式如公式(8):

    $$ {h}_{臀高}=\sqrt{{\left({X}_{\rm{B}}-{X}_{{\rm{E}}2}\right)}^{2}+{\left({Y}_{\rm{B}}-{Y}_{{\rm{E}}2}\right)}^{2}+{\left({Z}_{\rm{B}}-{Z}_{{\rm{E}}2}\right)}^{2}} \text{,} $$ (8)

    式中,(XB, YB, ZB)为臀部最高点坐标,(XE2, YE2, ZE2)为蹄部与地面交点坐标。

    尻长为坐骨端与尻尖的直线距离,具体计算方式如公式(9):

    $$ {l}_{尻长}=\sqrt{{\left({X}_{\rm{C}}-{X}_{\rm{F}}\right)}^{2}+{\left({Y}_{\rm{C}}-{Y}_{\rm{F}}\right)}^{2}+{\left({Z}_{\rm{C}}-{Z}_{\rm{F}}\right)}^{2}} \text{,} $$ (9)

    式中,(XF, YF, ZF)为尻尖坐标。

    为探究2~3 m不同距离的双目立体匹配结果,选用5头奶牛在距离2~3 m处进行立体匹配,图7为不同距离下立体匹配结果,表1为不同距离的体尺手动点云测量与人工测量的相对误差。可见,在2~3 m深度范围内CREStereo方法能正确地从ZED 2i拍摄的奶牛双目图像中估算深度信息,满足奶牛体尺测量要求,但在实际测量中为避免距离过近导致的信息缺失和距离过远造成的图像质量下降,应保证奶牛位于在双目图像中央完整且占据图像主体的距离。

    图  7  不同距离立体匹配结果
    Figure  7.  Results of stereo matching at different distances
    表  1  不同距离下手动点云测量与人工测量奶牛体尺的相对误差
    Table  1.  Relative errors of manual point clouds measurement compared to manual measurement of dairy cows body size at different distances %
    距离/m
    Distance
    体高
    Body height
    体斜长
    Body length
    臀高
    Hip height
    尻长
    Rump length
    2.00 3.01 2.87 2.96 5.00
    2.25 2.85 2.81 2.98 4.52
    2.50 2.77 2.74 2.67 3.26
    2.75 2.62 2.62 2.55 2.73
    3.00 2.81 2.75 2.67 2.66
    下载: 导出CSV
    | 显示表格

    本文提出的改进的YOLOv8n-Pose模型在GPU计算服务器训练的硬件配置为Intel(R) Xeon(R) Platinum 8255C CPU @ 2.50 GHz 12核、RTX 3090 24 GB、内存为43 GB;软件环境为Ubuntu18.04、Python3.8、PyTorch1.8.1、Cuda11.1;网络训练初始学习率为0.001,周期学习率为0.02,采用Adam优化器。

    为了验证SimAM注意力机制和CoordConv卷积在奶牛关键点检测上的作用,以YOLOv8n-Pose模型为基础,设计消融试验验证改进效果,图8为消融试验结果。在YOLOv8n-Pose中分别添加SimAM机制和CoordConv后,重叠度(Intersection over union,IoU)阈值为50%的平均精确度均值(mAP50)和IoU阈值为50%~95%的平均精确度均值(mAP50~95)均有所提高,最终网络较原网络目标检测mAP50~95提高了1.1个百分点(图8a),关键点检测mAP50~95提高了4.5个百分点(图8b)。

    图  8  消融试验测试YOLOv8n-Pose的改进效果
    mAP50:重叠度(Intersection over union,IoU)阈值为50%的平均精确度均值;mAP50~95:IoU为50%~95%的平均精确度均值
    Figure  8.  Improvement effect of YOLOv8n-Pose tested by ablation experiment
    mAP50: Mean average precision at 50% intersection over union (IoU) threshold; mAP50−95: Mean average precision across IoU threshold from 50% to 95%

    表2为消融试验模型参数量与计算量的对比结果,从表2可以看出,最终改进模型的参数量仅增加了0.34%,而运算量降低了1.18%。

    表  2  通过消融试验比较模型改进前后的参数量与计算量
    Table  2.  Parameters and operations comparisons before and after model improvements through ablation tests
    模型
    Model
    层数
    Layers
    参数量/M
    Parameters
    运算量/G
    Operations
    YOLOv8n-Pose1872.988.5
    YOLOv8n-Pose+SimAM1893.018.6
    YOLOv8n-Pose+CoordConv1953.018.5
    YOLOv8n-Pose+SimAM+CoordConv1972.998.4
    下载: 导出CSV
    | 显示表格

    为检验改进后模型的关键点检测性能,利用测试集验证改进的YOLOv8n-Pose模型,图9为模型在不同复杂情景下的奶牛关键点检测结果。如图9a为奶牛侧面存在遮挡时的检测结果,图9b为不同奶牛品种的检测结果,图9c为多目标奶牛检测结果;改进后的模型在多种复杂因素影响下均可较好地完成奶牛关键点检测任务。

    图  9  改进后的YOLOv8n-Pose在不同情景下的检测结果
    Figure  9.  Detection results of the improved YOLOv8n-Pose in different scenarios

    为客观地衡量改进的YOLOv8n-Pose性能,与Hourglass[24]、HRNet[25]、SimCC[26]和RTMpose[27]等其他优秀算法比较,各算法使用相同数据集和软硬件环境,表3为对比结果。本文提出的改进YOLOv8n-Pose的精度最高,且模型参数量和浮点运算量均表现优秀。

    表  3  不同算法关键点检测结果对比
    Table  3.  Comparison of key point detection results by different algorithms
    方法
    Method
    网络骨干
    Backbone
    图像尺寸/像素
    Image size
    参数量/M
    Parameters
    计算量/G
    Operations
    平均精确度均值/%
    Mean average precision
    平均召回率/%
    Average recall
    模型大小/MB
    Model size
    Hourglass Hourglass-52 384 94.85 64.48 85.9 88.2 362.0
    SimCC HRNet-w32 384 × 288 28.54 17.33 89.3 91.4 110.0
    HRNet HRNet-w48 384 × 288 63.60 35.48 89.5 92.2 244.0
    RTMpose-m CSPNeXt-P5 256 × 192 13.25 1.90 92.5 94.7 101.0
    改进YOLOv8n-Pose
    Improved YOLOv8n-Pose
    CSPDarknet-P5 640 2.99 8.40 94.3 98.2 6.2
    下载: 导出CSV
    | 显示表格

    在拍摄的15头奶牛的双目视频中分别选取5帧站立视频,计算体尺平均值作为测量值。图10为体尺测量最优目标判断结果,图10a为单头奶牛且环境较暗,图10b为两头奶牛,图10c多头奶牛且相互遮挡,图10d为多头奶牛且被栏杆遮挡。

    图  10  奶牛体尺测量最优目标选择
    Figure  10.  Optimal target selection for body size measurement of dairy cows

    表4为15头奶牛的体尺测量结果,测量值为本文提出的奶牛体尺测量方法的平均测量结果,真实值为通过点云数据手动平均测量结果。

    表  4  15头奶牛的体尺测量结果
    Table  4.  Body size measurement results of 15 dairy cows
    编号
    Code
    体斜长/cm Body length体高/cm Body height臀高/cm Hip height尻长/cm Rump length
    测量值
    Measured
    真实值
    True
    测量值
    Measured
    真实值
    True
    测量值
    Measured
    真实值
    True
    测量值
    Measured
    真实值
    True
    1169.56165.91147.29151.92157.31159.1945.4547.78
    2172.35170.61135.24135.14146.82141.4654.0651.19
    3167.93171.47152.99154.52157.03158.4458.8456.92
    4163.25160.63146.40145.99148.92148.1646.4649.56
    5162.10165.91140.63143.59150.46152.3550.0554.77
    6176.91171.69135.27144.74155.02148.1851.4854.12
    7170.31172.68150.45147.24146.01148.9254.2255.69
    8175.99178.13154.96159.60143.14153.8356.2358.59
    9178.34171.91146.60146.08148.84151.0957.6956.73
    10171.47175.43138.61152.57141.76154.1059.1657.35
    11174.62174.09151.92153.80152.05150.6061.9361.52
    12169.25172.57156.13153.88138.83152.7456.0453.23
    13175.21172.34151.94156.04154.99152.9051.7151.95
    14179.81184.20158.55159.31160.85158.0952.7957.39
    15168.69167.72145.67148.28148.95150.3755.2453.38
    下载: 导出CSV
    | 显示表格

    利用箱线图分析各项体尺的相对误差,图11为体尺测量相对误差箱线图,其中体斜长相对误差最小,臀高相对误差最大。体斜长的最大相对误差为3.74%,平均相对误差为1.84%,平均绝对误差为3.2 cm;体高的最大相对误差为6.54%,平均相对误差为2.34%,平均绝对误差为3.5 cm;臀高的最大相对误差为9.11%,平均相对误差为2.98%,平均绝对误差为4.5 cm;尻长的最大相对误差为8.62%,平均相对误差为4.19%,平均绝对误差为2.3 cm。分析误差来源,主要如下:1)在奶牛关键点检测数据集中,部分奶牛轮廓不明显或标注不规范,导致奶牛关键点检测存在一定偏差;2)双目相机在实际使用中存在一定的畸变,奶牛深度信息计算的偏差导致体尺测量偏差。

    图  11  体尺测量相对误差箱线图
    IQR:四分位距;25%~75%:数据的中间50%,从数据的第1四分位数到第3四分位数的范围;1.5IQR范围:从第1四分位数减去1.5倍IQR到第3四分位数加上1.5倍IQR,超出此范围的点为异常值
    Figure  11.  Box diagram of relative error of body size measurement
    IQR: Interquartile range; 25%−75%: The middle 50% of the data, which ranges from the first quartile to the third quartile; 1.5IQR range: Extending from the first quartile minus 1.5 times IQR to the third quartile plus 1.5 times IQR, points outside this range are considered as outliers

    基于YOLOv8n-Pose模型,通过引入SimAM注意力机制和CoordConv卷积,提出了改进的YOLOv8n-Pose奶牛关键点检测模型,模型检测精度为94.30%,参数量为2.99 M,计算量为8.40 G,视频平均检测速度为55.6帧/s;相比于原网络,有着更好的精度,更小的计算量,更适合奶牛养殖场实际的部署与应用。本研究融合CREStereo立体匹配与改进的YOLOv8n-Pose,提出一种奶牛体尺测量方法,利用CREStereo对奶牛双目图像立体匹配计算视差值,利用改进的YOLOv8n-Pose检测左目图像中奶牛关键点,结合双目相机标定参数将奶牛关键点像素坐标转换至空间坐标,通过计算关键点间的欧氏距离完成奶牛体尺自动测量,体尺测量最大平均相对误差为4.19%。

  • 图  1   V301/YNJH/2019毒株接种C6/36细胞后引起的细胞病变

    A:对照C6/36细胞;B~D:分别为V301/YNJH/2019感染C6/36细胞48、96和120 h

    Figure  1.   Cytopathic effect of C6/36 cells after inoculated with V301/YNJH/2019 strain

    A: Control C6/36 cells; B−D: C6/36 cells inoculated with V301/YNJH/2019 for 48, 96 and 120 h respectively

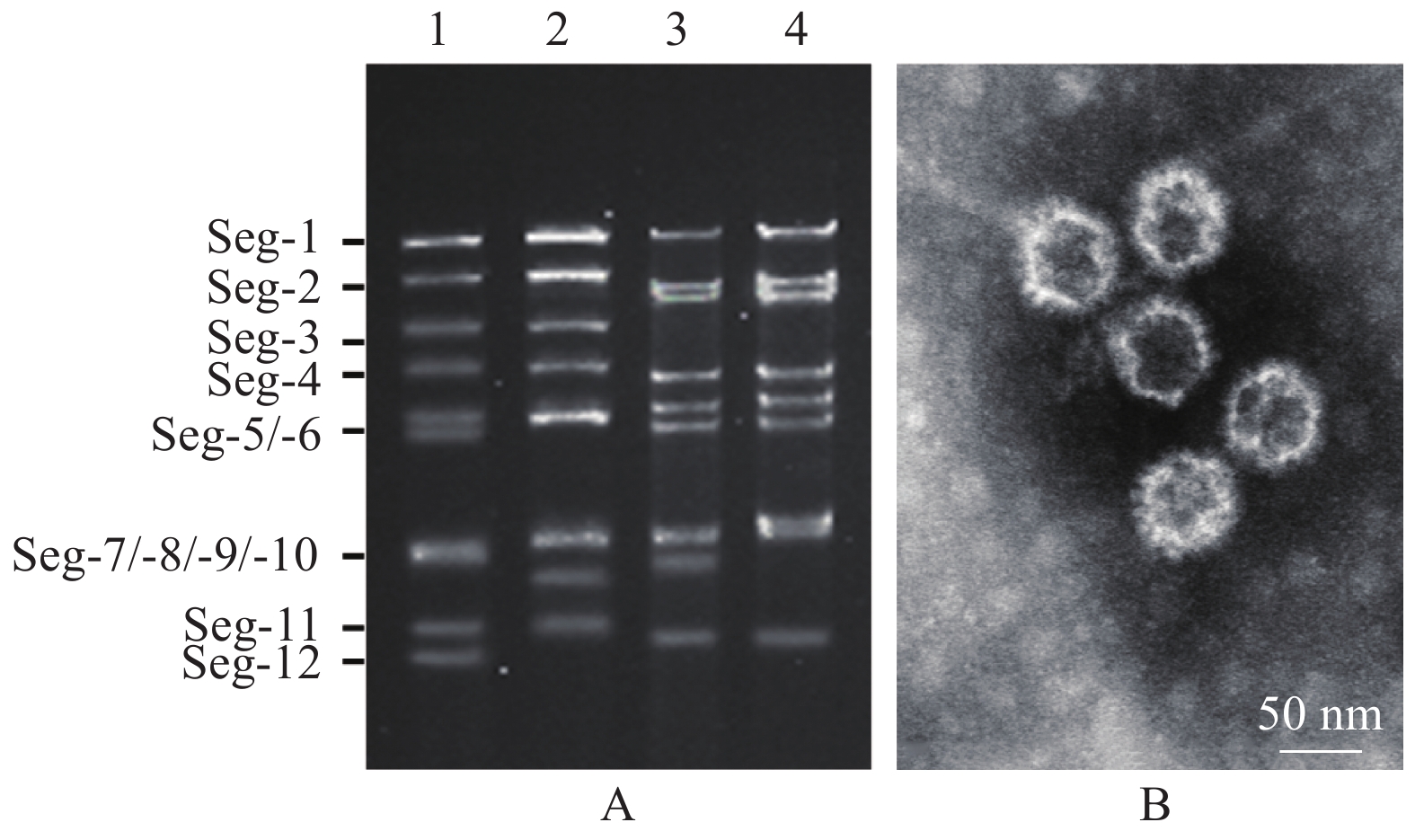

    图  2   V301/YNJH/2019毒株的基因组琼脂糖凝胶电泳(A)与电镜观察(B)

    图A中1~4分别为V301/YNJH/2019、BAV/SC043、BTV-4/YTS4与EHDV-10/V277毒株纯化后的基因组dsRNA

    Figure  2.   Agarose gel electrophoresis (A) and electron microscopic observation (B) of genomic dsRNA from V301/YNJH/2019 strain

    1−4 in figure A indicate purified genomic dsRNA of V301/YNJH/2019, BAV/SC043, BTV-4/YTS4 and EHDV-10/V277 strains respectively

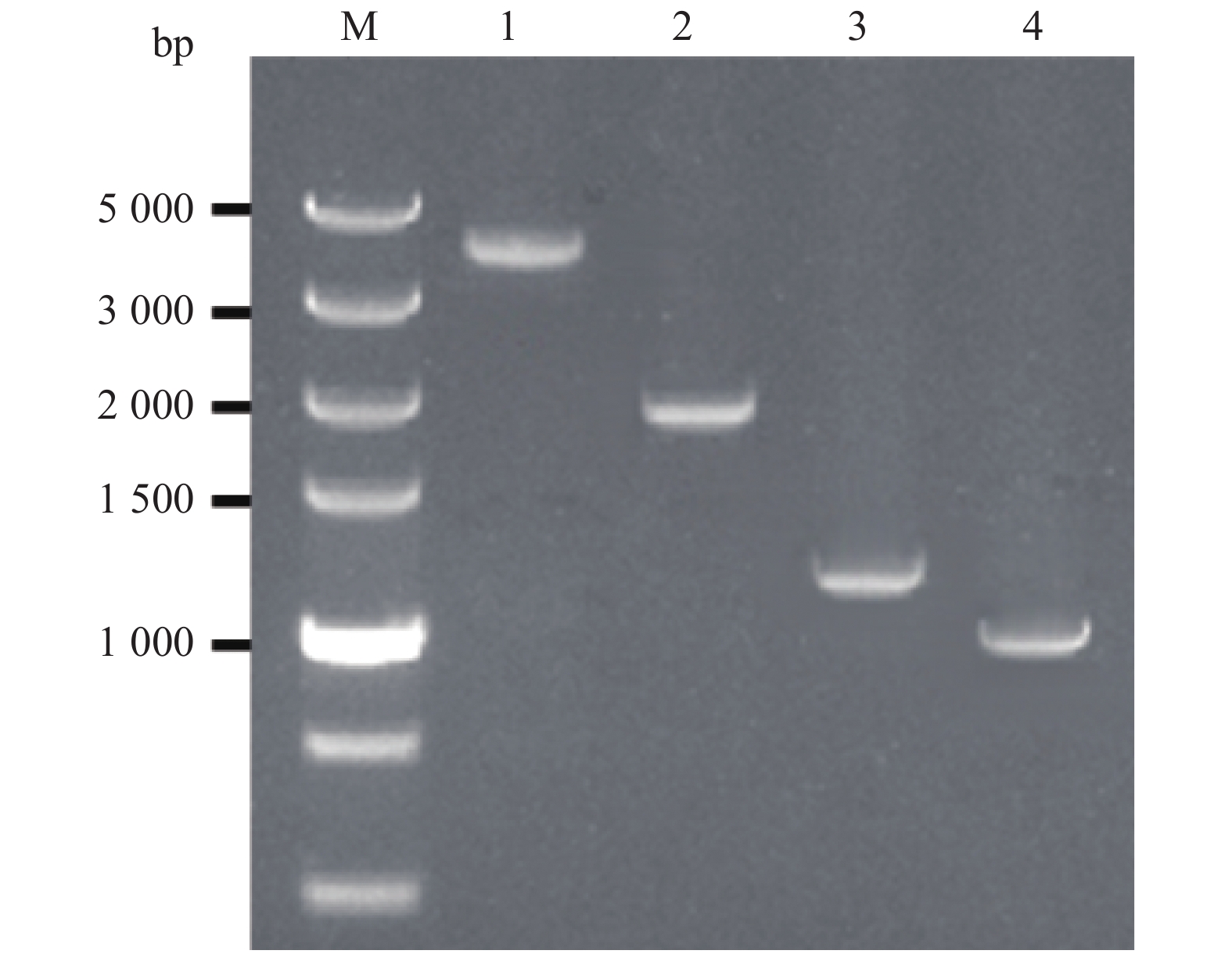

    图  3   V301/YNJH/2019毒株4个基因节段全长序列的RT-PCR扩增

    Figure  3.   RT-PCR amplification products for four full length segments of V301/YNJH/2019 strain

    M:DNA marker DL5000, 1:Seg-2, 2:Seg-4, 3:Seg-7, 4:Seg-9

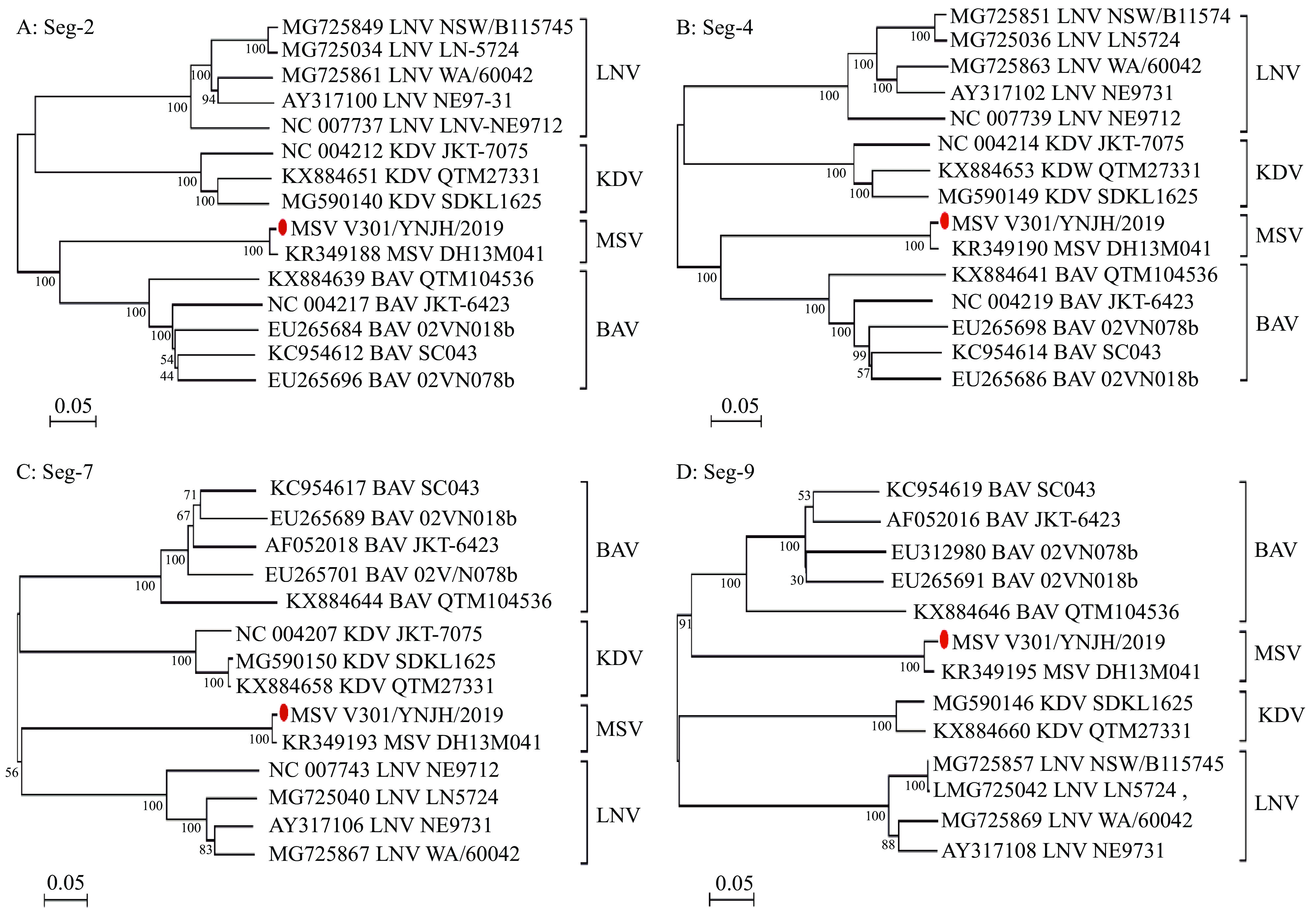

    图  4   基于邻接法构建V301/YNJH/2019毒株4个基因节段的系统发生树

    系统发生树用MAGA X[21]构建,自举检验重复1 000次,树图中节点的数字表示进化分支的自举检验值;比例尺表示每个位点核苷酸的替代数;本研究分离的V301/YNJH/2019毒株以红点表示,其他东南亚十二节段RNA病毒毒株以“GenBank登录号_ 病毒名称缩写_ 毒株名”表示;MSV:芒市病毒,BAV:版纳病毒,KDV:卡皮罗病毒,LNV:辽宁病毒

    Figure  4.   Phylogenetic trees of four segments of V301/YNJH/2019 using Neighbor-joining method

    The phylogenetic trees were constructed by MEGA X[21] with 1 000 bootstrap replicates, and the number at the point of each branch indicates a bootstrap value; Scale bars indicate nucleic acid substitutions per site; V301/YNJH/2019 strain is depicted with a red dot and other strains of genus Seadornavirus are indicated as “GenBank accession number _abbreviation of virus name _name of strain”; MSV: Mangshi virus, BAV: Banna virus, KDV: Kadipiro virus, LNV: Liaoning virus

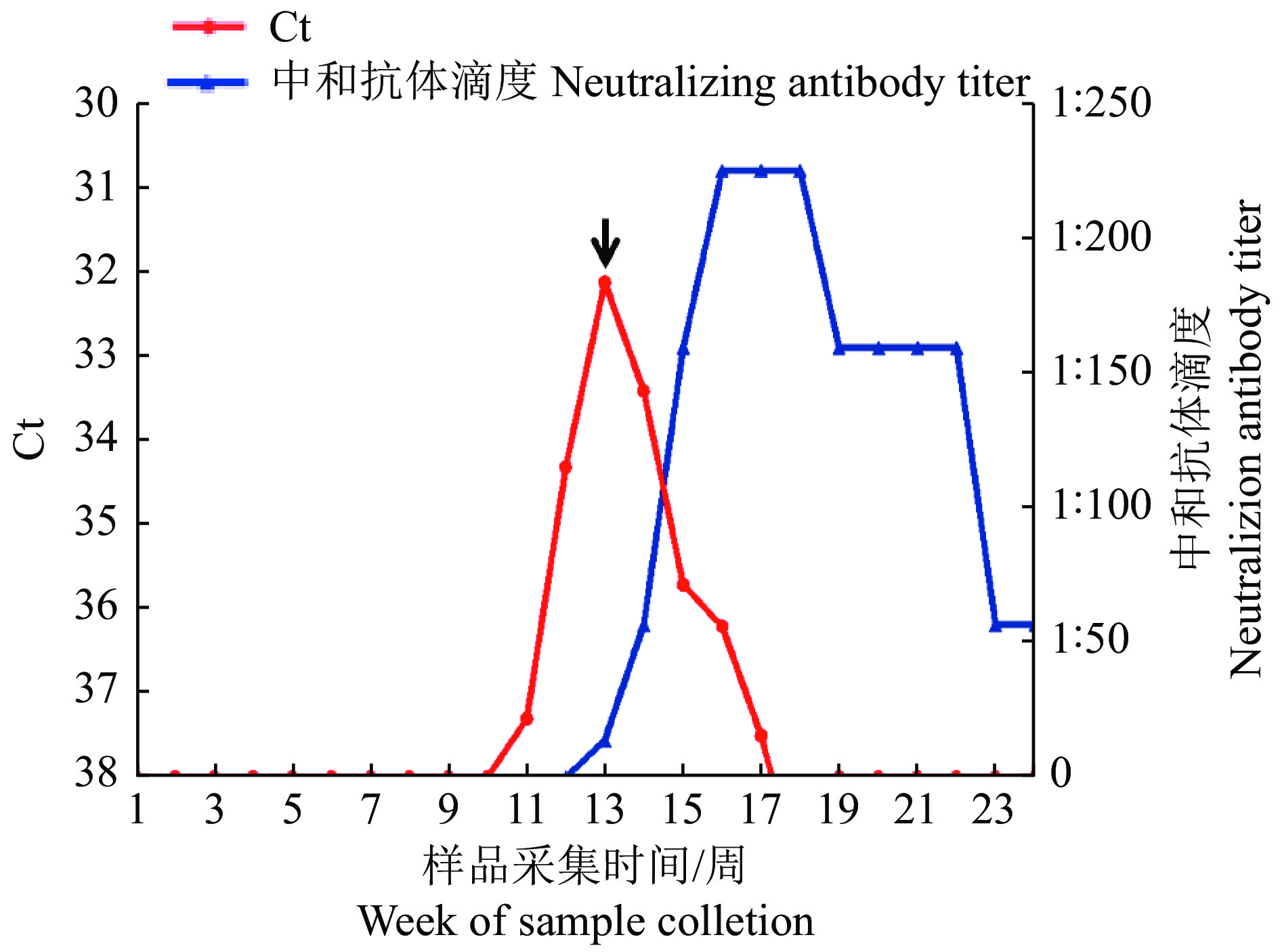

    图  5   自然感染V301/YNJH/2019毒株哨兵牛血液中病毒核酸与中和抗体监测

    黑色箭头表示该时间点采集的血液样品中分离出病毒

    Figure  5.   Monitoring of viral nucleic acid and neutralization antibodies in the blood samples collected from sentinel cattle naturally infected with V301/YNJH/2019 strain

    The black arrow indicates the virus was isolated from the blood sample collected at this time

    表  1   本研究中使用的引物与探针序列

    Table  1   Primers and probe used in this study

    病毒1)
    Virus
    靶基因节段
    Target gene segment
    引物或探针
    Primer or probe
    引物序列(5′→3′)
    Primer sequence
    引物位置
    Location of
    primer
    产物大小/bp
    Product size
    引物用途
    Use of primer
    MSV Seg-12 MSV-S12-F AGGCTCTTTGACAACTCTACGA 34~55 631 MSV鉴定
    MSV identification
    MSV-S12-R GTCTCCGTCTGATAGTGTACTCT 645~664
    BAV Seg-12 BAV-S12-F TGTGAGGGTCCAAGTCACGAC 116~136 653 BAV鉴定
    BAV identification
    BAV-S12-R AGCATAAGAWGCATGGCGACCT 746~768
    KDV Seg-12 KDV-S12-F ATATCGGCTGTTTCAGCTAGTG 127~148 602 KDV鉴定
    KDV identification
    KDV-S12-R GATCCAAAGTGGTAACCCAAATG 706~728
    LNV Seg-12 LNV-S12-F GGAGGAAGAATCAATGCCGTAG 76~97 599 LNV鉴定
    LNV identification
    LNV-S12-F AAGTTGTGAGTGTTGCTTGGTT 653~674
    MSV Seg-2 MSV-S2-F GTAAAGAATTATACGCTGATGACATAC 1~27 3 055 MSV Seg-2全长序列扩增
    Full length amplification for MSV Seg-2
    MSV-S2-R GTCGTTTTTCGAATCTTGCTAAGG 3 032~3 055
    MSV Seg-4 MSV-S4-F GTAAAGAATTTTATAGATTTTTCATCATG 1~29 2 046 MSV Seg-4全长序列扩增
    Full length amplification for MSV Seg-4
    MSV-S4-R GTCGTTCCTTTCATGACGTTCAT 2033~2 046
    MSV Seg-7 MSV-S7-F GTAAAGATTTTTCAAGGAATATTCACTGA 1~29 1 122 MSV Seg-7全长序列扩增
    Full length amplification for MSV Seg-7
    MSV-S7-R GTCAGTCATTCTCACGGGGTC 1 102~1 122
    MSV Seg-9 MSV-S9-F GTAAAGATTTTTTGTAGGAAAACATGAT 1~28 1 076 MSV Seg-9全长序列扩增
    Full length amplification for MSV Seg-9
    MSV-S9-R GTCGGTCATTCTTGCTCAGTG 1 056~1 076
    MSV Seg-12 MSV-S12/YG-F GCCAACTAAGCGTATTTACC 497~516 85 MSV qRT-PCR
    MSV-S12/YG-R ACCACTTCGTTTGTCAATTAATAG 558~581
    MSV-S12/Probe CCAACAGCACCTCCTGACCATACC 531~554
     1) MSV:芒市病毒,BAV:版纳病毒,KDV:卡皮罗病毒,LNV:辽宁病毒
     1) MSV: Mangshi virus, BAV: Banna virus, KDV: Kadipiro virus, LNV: Liaoning virus
    下载: 导出CSV

    表  2   V301/YNJH/2019毒株4个基因节段以及编码蛋白的序列特征

    Table  2   Characteristics of four gene segments and their encoded proteins of V301/YNJH/2019 strain

    项目
    Item
    序列名称
    Sequence
    name
    序列长度
    Sequence
    length
    与其他东南亚十二节段RNA病毒的最高相似度1)/%
    Highest sequence similarity with other Seadornavirus
    ORF区
    ORF
    region
    UTR区长度/bp
    Length of UTR
    MSV BAV KDV LNV 5′ UTR 3′ UTR
    基因节段
    Gene segment
    Seg-2 3740 bp 98.5 52.1 39.3 38.9 89~2953 88 99
    Seg-4 2055 bp 98.3 42.7 45.1 52.7 27~1907 26 145
    Seg-7 1122 bp 97.7 33.0 35.0 34.0 32~922 31 197
    Seg-9 1076 bp 97.4 43.8 28.9 30.5 24~872 23 201
    蛋白 Protein VP2 956 aa 98.4 45.8 24.8 26.3
    VP4 628 aa 98.2 31.5 32.0 47.8
    VP7 298 aa 98.9 10.1 23.5 23.1
    VP9 283 aa 96.4 36.1 20.0 17.9
     1) MSV:芒市病毒,BAV:版纳病毒,KDV:卡皮罗病毒,LNV:辽宁病毒
     1) MSV: Mangshi virus, BAV: Banna virus, KDV: Kadipiro virus, LNV: Liaoning virus
    下载: 导出CSV
  • [1]

    WANG J L, LI H C, HE Y W, et al. Isolation and genetic characterization of Mangshi virus: A newly discovered Seadornavirus of the Reoviridae family found in Yunnan Province, China[J]. PLoS One, 2015, 10(12): e0143601. doi: 10.1371/journal.pone.0143601

    [2] 李楠, 何于雯, 孟锦昕, 等. 广东蚊东南亚十二节段病毒属芒市病毒的分离与鉴定[J]. 中国兽医科学, 2020, 50(5): 582-588.
    [3]

    MOCHIDA G H. Zika virus: Learning from the past as we prepare for the future[J]. The Journal of Pediatrics, 2020, 222: 15-16. doi: 10.1016/j.jpeds.2020.04.006

    [4]

    TIAN Y S, ZHOU Y, TAKAGI T, et al. Dengue virus and its inhibitors: A brief review[J]. Chemical & Bharmaceutical Bulletin, 2018, 66(3): 191-206.

    [5]

    DIXON L K, SUN H, ROBERTS H. African swine fever[J]. Antiviral Research, 2019, 165: 34-41. doi: 10.1016/j.antiviral.2019.02.018

    [6]

    CARPENTER S, MELLOR P S, FALL A G, et al. African horse sickness virus: history, transmission, and current status[J]. Annual Review of Entomology, 2017, 62: 343-358. doi: 10.1146/annurev-ento-031616-035010

    [7]

    ATTOUI H, MOHD J F, DE LAMBALLERIE X, et al. Seadornavirus, Reoviridae[M]//FAUQUET C M, MAYO M A, MANILOFF J, et al. Eighth report of the international committee on taxonomy of viruses. London: Elsevier Academic Press, 2005: 504-510.

    [8]

    LIU H, LI M H, ZHAI Y G, et al. Banna virus, China, 1987—2007[J]. Emerging Infectious Diseases, 2010, 16(3): 514-517. doi: 10.3201/eid1603.091160

    [9]

    ATTOUI H, BILLOIR F, BIAGINI P, et al. Complete sequence determination and genetic analysis of Banna virus and Kadipiro virus: Proposal for assignment to a new genus (Seadornavirus) within the family Reoviridae[J]. The Journal of General Virology, 2000, 81(Pt 6): 1507-1515.

    [10]

    LU Z, LIU H, FU S, et al. Liao ning virus in China[J]. Virology Journal, 2011, 8(1): 282. doi: 10.1186/1743-422X-8-282

    [11] 刘红, 梁国栋. 版纳病毒及其感染[J]. 中国媒介生物学及控制杂志, 2010, 21(5): 502-504.
    [12] 徐丽宏, 梁国栋. 引起人类脑炎的新双链RNA病毒[J]. 中华实验和临床病毒学杂志, 2006, 20(3): 292-294. doi: 10.3760/cma.j.issn.1003-9279.2006.03.030
    [13]

    JAAFAR F M, ATTOUI H, MERTENS P P C, et al. Identification and functional analysis of VP3, the guanylyltransferase of Banna virus (Genus Seadornavirus, family Reoviridae)[J]. The Journal of General Virology, 2005, 86(Pt 4): 1141-1146.

    [14]

    MOHD J F, ATTOUI H, BAHAR M W, et al. The structure and function of the outer coat protein VP9 of Banna virus[J]. Structure, 2005, 13(1): 17-28. doi: 10.1016/j.str.2004.10.017

    [15]

    MOITRA P. A combinatorial approach of structure-based virtual screening and molecular dynamics simulation towards the discovery of a highly selective inhibitor for VP9 coat protein of Banna virus[J]. Bioorganic Chemistry, 2019, 86: 15-27. doi: 10.1016/j.bioorg.2019.01.021

    [16]

    YANG H, ZHU J B, LI H C, et al. Full genome sequence of bluetongue virus serotype 4 from China[J]. Journal of Virology, 2012, 86(23): 13122-13123. doi: 10.1128/JVI.02393-12

    [17] 李占鸿, 肖雷, 杨振兴, 等. 牛源流行性出血病病毒(EHDV)血清10型毒株在我国的分离鉴定[J]. 病毒学报, 2019, 35(1): 112-120.
    [18] 杨恒, 李占鸿, 张怡轩, 等. 牛血液中一株新型环状病毒的分离与全基因组序列分析[J]. 病毒学报, 2018, 34(1): 75-84.
    [19]

    MAAN S, RAO S, MAAN N S, et al. Rapid cDNA synthesis and sequencing techniques for the genetic study of bluetongue and other dsRNA viruses[J]. Journal of Virological Methods, 2007, 143(2): 132-139. doi: 10.1016/j.jviromet.2007.02.016

    [20]

    KATOH K, ASIMENOS G, TOH H. Multiple alignment of DNA sequences with MAFFT[J]. Methods in Molecular Biology, 2009, 537: 39-64.

    [21]

    KUMAR S, STECHER G, LI M, et al. MEGA X: Molecular evolutionary genetics analysis across computing platforms[J]. Molecular Biology and Evolution, 2018, 35(6): 1547-1549. doi: 10.1093/molbev/msy096

    [22] 李占鸿, 肖雷, 孟锦昕, 等. 中国蓝舌病病毒血清5型毒株的分离与鉴定[J]. 中国兽医科学, 2019, 49(1): 36-43.
    [23]

    ALIU Y O, NWUDE N. Veterinary pharmacology and toxicology experiments[M]. Zaria: ABU Press, 1982: 104-110.

    [24]

    SUN X H, MENG W S, FU S H, et al. The First report of kadipirovirus isolation in China[J]. Chinese Journal of Virology, 2009, 25(3): 173-177.

    [25]

    ZHANG W, LI F, LIU A, et al. Identification and genetic analysis of Kadipiro virus isolated in Shandong Province, China[J]. Virology Journal, 2018, 15(1): 64. doi: 10.1186/s12985-018-0966-y

    [26]

    LV X, FAUZIAH M J, SUN X, et al. Isolates of Liao ning virus from wild-caught mosquitoes in the Xinjiang Province of China in 2005[J]. PLoS One, 2012, 7(5): e37732. doi: 10.1371/journal.pone.0037732

    [27]

    BUMBAROV V, GOLENDER N, JENCKEL M, et al. Characterization of bluetongue virus serotype 28[J]. Transboundary and Emerging Diseases, 2020, 67(1): 171-182. doi: 10.1111/tbed.13338

    [28]

    SHIRAFUJI H, KATO T, YAMAKAWA M, et al. Characterization of genome segments 2, 3 and 6 of epizootic hemorrhagic disease virus strains isolated in Japan in 1985-2013: Identification of their serotypes and geographical genetic types[J]. Infection Genetics and Evolution, 2017, 53: 38-46. doi: 10.1016/j.meegid.2017.05.010

图(5)  /  表(2)
计量
  • 文章访问数:  480
  • HTML全文浏览量:  8
  • PDF下载量:  568
  • 被引次数: 0
出版历程
  • 收稿日期:  2020-07-08
  • 网络出版日期:  2023-05-17
  • 刊出日期:  2021-07-09

目录

/

返回文章
返回
