温度和露时对荔枝霜疫霉侵染发病的影响

张荣, 徐丹丹, 姜焰鸣, 江立群, 习平根, 陈厚彬, 姜子德

张荣, 徐丹丹, 姜焰鸣, 等. 温度和露时对荔枝霜疫霉侵染发病的影响[J]. 华南农业大学学报, 2020, 41(2): 88-94. DOI: 10.7671/j.issn.1001-411X.201907040
引用本文: 张荣, 徐丹丹, 姜焰鸣, 等. 温度和露时对荔枝霜疫霉侵染发病的影响[J]. 华南农业大学学报, 2020, 41(2): 88-94. DOI: 10.7671/j.issn.1001-411X.201907040
ZHANG Rong, XU Dandan, JIANG Yanming, et al. Effects of temperature and wetness duration on litchi downy blight caused by Peronophythora litchii[J]. Journal of South China Agricultural University, 2020, 41(2): 88-94. DOI: 10.7671/j.issn.1001-411X.201907040
Citation: ZHANG Rong, XU Dandan, JIANG Yanming, et al. Effects of temperature and wetness duration on litchi downy blight caused by Peronophythora litchii[J]. Journal of South China Agricultural University, 2020, 41(2): 88-94. DOI: 10.7671/j.issn.1001-411X.201907040

温度和露时对荔枝霜疫霉侵染发病的影响

基金项目: 国家荔枝龙眼产业技术体系建设项目(CARS-32);农业农村部热作病虫害疫情监测与防治项目(151821301082351701)
详细信息
    作者简介:

    张荣(1979—),女,高级实验师,博士,E-mail:r-zhang@scau.edu.cn

    徐丹丹(1988—),女,助理研究员,博士,E-mail:happyxudandan@126.com;†对本文贡献相同

    通讯作者:

    姜子德(1962—),男,教授,博士,E-mail: zdjiang@scau.edu.cn

  • 中图分类号: S431

Effects of temperature and wetness duration on litchi downy blight caused by Peronophythora litchii

  • 摘要:
    目的

    研究不同温度和露时条件下荔枝霜疫霉Peronophythora litchi病菌孢子囊的萌发和侵染动态,并以此为变量构建数学模型,以期为病害精准预测预报及防控提供参考和依据。

    方法

    在人工控温、控湿条件下,研究温度(15~30 ℃)和露时(2~24 h)对荔枝霜疫霉孢子囊萌发和侵染的影响;选用韦布尔模型的修正式,在SAS软件中拟合得到准确度较好的孢子囊萌发和发病严重度模型,进而绘制其对应的等高线风险预测图。

    结果

    温度、露时及其交互作用可显著影响荔枝霜疫霉孢子囊的萌发及寄主发病的严重度。荔枝霜疫霉孢子囊萌发率和寄主发病严重度随着露时的延长而逐渐升高。在温度为25 ℃时,所有露时处理条件下的孢子囊萌发率达到最高;露时相同的条件下,当温度为25 ℃时,孢子囊侵染荔枝果实发病严重度最强。当温度为22~30 ℃、露时为3~24 h时,叶片的病害严重度超过0.2;孢子囊侵染果实发病迅速且严重,当温度为15~30 ℃、露时约2~3 h时,果实发病的严重度高于0.6。荔枝霜疫霉侵染叶片和果实发病严重度模型分别为f(tθ)={1−exp[−(0.194 3×t)2]}/cosh[(θ−27.769 6)×0.927 7/2]和f(tθ)={1−exp[−(0.469 3×t)2]}/cosh[(θ−24.556)×0.170 9/2]。

    结论

    荔枝霜疫病发生依赖于温度和露时,本研究建立的模型可以用于指导生产上防治该病害的施药时间和次数。

    Abstract:
    Objective

    To study the germination and infecting dynamics of sporangia of Peronophythora litchi under different temperature(θ) and wetness duration(t), construct mathematical models based on θ and t, and provide references for precision prediction, prevention and control of litchi downy blight.

    Method

    Under controlled temperature and wetness, the effects of temperature (15 to 30 ℃) and wetness duration (3 to 24 h) on sporangia germination of P. litchii and its infection on litchi were studied. Using the modified Weibull model, the sporangia germination model and disease severity model with good accuracies were fitted in SAS software. The corresponding contour risk prediction maps were drawn.

    Result

    Sporangia germination and disease severity were significantly affected by temperature, wetness duration and their interactions. The sporangia germination rate and disease severity increased along with the prolongation of wetness duration. At the temperature of 25 ℃, the sporangia germination rate reached the highest for all wetness duration treatments. In the same wetness duration, the disease severity of litchi fruit was the highest at 25 ℃. When the temperature was 15−30 ℃ and the wetness duration was 2−3 h, the disease severity of litchi leaf was above 0.2. The sporangia infected fruits seriously and quickly, and the disease severity of fruit was above 0.6 under the temperature of 22−30 ℃ and the wetness duration of 3−24 h. The disease severity models of leaf and fruit due to infection byP. litchii were f(t, θ)={1−exp[−(0.194 3×t)2]}/cosh[(θ−27.769 6)×0.927 7/2] andf(t, θ)={1−exp[−(0.469 3×t)2]}/cosh[(θ−24.556)×0.170 9/2], respectively.

    Conclusion

    The occurrence of litchi downy blight depends on temperature and wetness duration. Our models can be used to guide the time and frequency of fungicide application for disease prevention and control.

  • 研究发现,马铃薯70%的块茎损伤出现在收获环节[1],机械损伤严重影响了马铃薯的品质、产量和经济效益[2-5]。随着马铃薯收获机械化、加工自动化的快速发展,马铃薯由碰撞导致的损伤问题亟待解决。有研究根据马铃薯果肉的变色来度量其损伤程度,提出了损伤的评价标准[6-8]。吴永根等[9]将经冲击的果实在自然环境中放置24 h,损伤的果肉会呈现褐色,从而获得损伤体积、损伤深度等试验指标。桑永英等[10]根据淀粉遇碘变色原理,对碰撞后的果实涂抹碘,根据颜色深浅划分损伤程度。康璟等[11]提出通过多因素试验研究马铃薯机械损伤的建议,如从挖掘深度、下落高度等角度分析马铃薯的机械损伤,从应力应变及其临界极限值方面研究马铃薯的机械损伤等。王咏梅等[12]研究了马铃薯收获中的机械损伤,分析了机械损伤产生的过程和机理,建议对马铃薯动态力学特性进行深入研究。李辉等[13]通过对比国内外的马铃薯机械损伤研究,鼓励多从实际作业中发现问题、解决问题。魏忠彩等[14]系统研究了收获、清选和分级对马铃薯机械损伤的影响。冯斌等[15]通过试验及参数的数学关系获得马铃薯块茎碰撞恢复系数,并分析跌落高度、碰撞材料等跌落过程的参数与块茎碰撞恢复系数的关系。吕金庆等[16]研究了跌落高度、升运链倾角和线速度对马铃薯损伤综合指数和伤薯率的影响。Ito等[17]研究了跌落高度和碰撞材料对马铃薯表面损伤的影响。Dwelle等[18]研究了温度、放置时间、气体压力对马铃薯内部黑斑瘀伤形成的影响。Thomson等[19]研究探讨了马铃薯块茎的特性及影响马铃薯表面损伤的处理技术。Nikara等[20]采用扫描电镜(Scanning electron microscope, SEM)分析了马铃薯碰撞后组织的微观力学变化。卢立新等[21]通过冲击力传感器研究苹果跌落的冲击力学特性,获得加速度与时间、冲击力与变形量、应力与应变以及跌落冲击弹性恢复系数等动态关系。李晓娟等[22]通过悬摆式碰撞试验,采用加速度传感器,得到苹果碰撞过程的加速度−时间曲线及数学表达式。Brusewitz等[23]使用力学传感器研究苹果的跌落,同时测得最大撞击力、撞击持续时间、到达最大撞击力所需要的时间、冲量等冲击特性的参数。刘治震[24]通过冲击力传感器对马铃薯进行跌落碰撞试验,得到马铃薯的临界损伤高度。卢琦[25]通过平膜盒测力传感器获得马铃薯的瞬时冲击力和冲击应力;通过与马铃薯的坚实度比较,得到马铃薯的损伤情况。胡奔[26]通过力学传感器获得马铃薯跌落碰撞的冲击力,经过转换研究得到马铃薯损伤的极限冲击应力。冯斌等[27]通过压力传感器测量马铃薯的冲击特性参数与损伤综合指数的关系。但是传统的测量方法不精确,普通的力学传感器只能测定马铃薯与其他材料发生碰撞时冲击力的大小,无法测定碰撞时的应力分布情况。对马铃薯与各作业部件的接触力学分布特性进行研究,可为马铃薯的机械化收割和自动化减损提供参考,具有重要的意义。

    有学者用超声波技术[28]或TekScan5051柔性薄膜网格压力传感器[29]测量了苹果准静态下的压缩接触应力分布。美国和日本通过微胶囊颗粒缓释控制技术研制出了压力感应胶片,实现了动载下接触应力的精确测量,并成功应用于医学[30-31]。采用感压胶片对苹果挤压和碰撞的接触应力进行分析,并获得损伤面积和体积[32-33]。采用感压胶片对香梨跌落碰撞的接触应力分布进行研究,确定接触应力分布和香梨果实损伤间的关系[34-35]

    本文采用Prescale感压胶片及配套的压力图像数字解析系统对马铃薯跌落碰撞的接触应力分布进行研究,精确测量马铃薯在动载下的接触应力分布特性,研究马铃薯在动载下的力学特性和损伤规律,以实现对其机械损伤的可靠性评估和预测。

    马铃薯试样为华中农业大学农业农村部马铃薯生物学与生物技术国家重点试验室试验田培育的‘中薯5号’,早熟品种,从出苗到收获约60~80 d,株高约50 cm,休眠期短。‘中薯5号’具有较好的增产性,薯块大而整齐、表面光滑、芽眼极浅、综合性状好,结薯集中,商品薯率高[36-37]

    收获期为2019年6月,在确保马铃薯无虫害、无损伤后迅速冷藏。马铃薯的含水率(w)为77.36%,贮藏温度为−5~5 ℃,相对湿度为80%~90%。

    试验材料为土块、橡胶、塑料和钢板。土块采集自马铃薯收获时的试验田,含水率(w)为22.58%;橡胶为工业橡胶中的丁晴橡胶;塑料的材料是ABS。钢板采用65Mn钢,为我国薯类收获机上升运链建议采用的材料[38]

    高速摄像机(Pco.dimaxHD)为德国PCO公司生产。高速摄像机放置在距离试验台架水平2 m处,记录马铃薯跌落碰撞时的运动情况,选定的拍摄帧率为2 000帧/s,曝光时间为942 ns,像素分辨率为1 920 ×1 080 。

    Fuji公司研发的感压胶片(Prescale®双层特超低压LLLW型)测量范围为0.2~0.6 MPa,测试精度≤±10%,配套的压力图像数字解析系统V2.0(FPD-8010E型)。

    EPSON平板扫描仪(V370)为爱普生公司生产。

    马铃薯跌落碰撞测试系统示意图见图1

    图  1  马铃薯跌落碰撞测试系统
    1:计算机;2:高速摄影机;3:跌落孔;4:调节阀;5:直尺;6:高度调节手柄;7:支架;8:碰撞材料;9:感压胶片;10:摄影范围
    Figure  1.  Schematic diagram of potato drop crash test system and physical picture
    1:Computer;2:High-speed photographic instrument;3:Down hole;4:Regulating valve;5:Vertical ruler;6:Height adjusting handle;7:Stent;8:Collision material;9:Pressure sensitive film;10:Scope of photography

    马铃薯试样通过调节阀固定在跌落孔中,松开调节阀,马铃薯试样自由下落,保证其长轴扁平部位与不同的材料碰撞。反弹后在再次落地前接住马铃薯试样,保证马铃薯试样经过反弹达最大高度,也避免二次碰撞。高速摄影机记录全过程。

    将感压胶片放置在碰撞接触材料表面,使感压胶片能够获取完整的碰撞接触部位。碰撞后的感压胶片,通过扫描仪进行平滑处理,获得接触应力分布的特征图,然后经相配套的压力图像数字解析系统V2.0读取特征图并进行数值解析,最后获得接触面积、碰撞冲击力、接触应力及其分布等参数。

    通过马铃薯的冲击压缩变形量来衡量马铃薯的损伤。马铃薯的冲击压缩变形量越大,损伤越大。

    冲击压缩变形量(D)表征马铃薯跌落碰撞时弹性形变的最大值,定义公式如下:

    $$ D=\frac{\Delta s}{d} ,$$ (1)

    式中, $\Delta {{s}}$ 是指形变量,马铃薯从碰撞开始到压缩到最大值(下一秒会发生反弹)(图2);d是与接触材料发生碰撞时,马铃薯竖直方向的直径。

    图  2  马铃薯跌落过程
    Figure  2.  Potato falling process

    形变量 $\Delta s={\int }_{0}^{t}{v}_{t}{\rm d}t$ ${v}_{t}={v}_{0}+{\int }_{0}^{T}a{\rm d}T$ T为碰撞弹性变形时间,通过高速摄影技术获得,t=2T

    通过Design-expert设计了3因素3水平的组合正交试验方案,研究因素及组合正交试验设计方案的编码值和实际值的对应关系如表1所示。

    表  1  因素水平编码表
    Table  1.  Coding table of factor and level
    水平
    Level
    碰撞材料(A)
    Collision
    material
    跌落高度(B)/mm
    Dropping
    height
    马铃薯质量(C)/g
    Potato
    mass
    −1 65Mn钢 65Mn steel 200 0~50
    0 马铃薯 Potato 500 100~150
    1 土块 Clods 800 150~200
    下载: 导出CSV
    | 显示表格

    跌落高度是根据马铃薯收获机振动筛与地面的高度进行筛选的。碰撞材料是根据马铃薯收获时可能发生碰撞的材料选取的。马铃薯质量是将收获后的马铃薯进行分级所得。最后通过分析较显著的因素,补充详细完整的因素水平,进行单因素试验。

    组合正交试验的方差分析见表2。跌落高度和碰撞材料的P<0.000 1,对冲击压缩变形量的影响极显著;马铃薯质量的P= 0.026 5<0.05,对冲击压缩变形量的影响是显著的。而两两因素间的交互作用影响不显著,因素的二次方影响也不显著。通过方差分析获得冲击压缩变形量(D)与3个因素的二次回归模型。

    表  2  冲击压缩变形量方差分析
    Table  2.  Variance analysis of impact compression deformation amount
    方差来源1)
    Source of variance
    离差平方和
    Sum of deviation square
    自由度
    Degree of freedom
    平均离差平方和
    Mean sum of deviation square
    F P
    模型 Model 160.25 9 17.81 12.69 0.001 5
    A 54.03 1 54.03 38.52 0.000 4
    B 87.62 1 87.62 62.46 < 0.000 1
    C 11.01 1 11.01 7.85 0.026 5
    AB 0.83 1 0.83 0.59 0.467 4
    AC 0.24 1 0.24 0.17 0.691 5
    BC 0.19 1 0.19 0.13 0.725 8
    A2 0.11 1 0.11 0.08 0.789 2
    B2 6.30 1 6.30 4.49 0.071 8
    C2 0.03 1 0.03 0.02 0.891 5
    残差 Residual 9.82 7 1.40
    失拟 Lack of fit 2.36 3 0.79 0.42 0.747 5
    误差 Error 7.46 4 1.86
    总计 Total 170.07 16
     1)A为碰撞材料,B为跌落高度,C为马铃薯质量
     1)A: Collision material; B: Dropping height; C: Potato mass
    下载: 导出CSV
    | 显示表格
    $$ \begin{split} D= & 11.27-2.60A+3.31B-1.17C+0.45AB-0.25AC-\\ & 0.22BC+0.16{A}^{2}-1.22{B}^{2}+0.082{C}^{2}{\text{。}} \end{split} $$ (2)

    失拟P=0.747 5>0.05,影响不显著,说明方差分析模型是可信的。

    对跌落高度、碰撞材料和马铃薯质量的响应曲面分析如图3所示,二维的投影曲线反映因素间的关系,曲线在不同坐标轴具有不同疏密程度,疏密程度反映因素对冲击压缩变形量的不同贡献程度,曲线越密集说明对冲击压缩变形量的贡献越大。

    图  3  冲击压缩变形量的响应曲面图
    Figure  3.  Response surface diagram of impact compression deformation amount

    图3a3c可看出,随着跌落高度增加,曲线斜率均较陡峭,说明跌落高度对冲击压缩变形量的影响较显著,冲击压缩变形量随着跌落高度的增加而增大。由二维的投影可知,跌落高度的曲线密集程度比马铃薯质量的高,比碰撞材料的低。由图3a3b可看出,不同的碰撞材料中马铃薯的冲击压缩变形量差异较大,碰撞材料的曲线密集程度比跌落高度、马铃薯质量的高。由图3b3c可看出,当马铃薯质量较小时,曲线较陡峭,说明此时马铃薯质量对冲击压缩变形量影响较显著。马铃薯质量的曲线密集程度比跌落高度、碰撞材料都低。综上可得各因素对冲击压缩变形量贡献的程度为碰撞材料>跌落高度>马铃薯质量。因此后续着重分析碰撞材料和跌落高度对马铃薯跌落碰撞损伤的影响。

    为减少马铃薯外形差异对试验结果的影响,保证试验因素以外的环境和条件一致,选取的马铃薯为100~150 g,以减小其质量对试验的误差影响。不同跌落高度下马铃薯与不同材料碰撞的冲击压缩变形量见图4

    图  4  各接触材料的跌落高度与冲击压缩变形量的关系
    Figure  4.  Relation between dropping height and impact compression deformation amount for each collision material

    图4可知,随着跌落高度的增加,不同碰撞材料的冲击压缩变形量均呈上升趋势:土块和马铃薯的曲线交织上升,65Mn钢、塑料ABS和丁晴橡胶曲线上升趋势比较清晰。65Mn钢的冲击压缩变形量随着跌落高度增加而增加,在跌落高度>300 mm后,曲线呈近似直线上升趋势,冲击压缩变形量比其他材料的大。由于硬度比较大,65Mn钢碰撞时的弹性变形较小,使马铃薯的形变较大,因而65Mn钢的冲击压缩变形量比其他材料大。

    塑料ABS的冲击压缩变形量曲线,首先是逐渐上升,在跌落高度>400 mm后趋于平缓。塑料ABS具有一定的弹性,对马铃薯的碰撞变形起到缓冲作用,因而塑料ABS的冲击压缩变形量处于中间水平,与土块和马铃薯的冲击压缩变形量相差不大。

    马铃薯和土块的冲击压缩变形量曲线在跌落高度>400 mm后上升,在跌落高度>600 mm之后趋于平缓。马铃薯具有弹性缓冲性能,因此两两碰撞时,能够减少变形,而使冲击压缩变形量不大。土块本身具有一定的硬度,但由于收获时的土块含水量较高,能够对马铃薯的碰撞有一定的缓冲作用,加之土块具有较多的孔隙,跌落碰撞时的接触面积较大,从而减少了形变,因而土块的冲击压缩变形量处于中间水平。

    丁晴橡胶的冲击压缩变形量在跌落高度为300 mm时最小,在跌落高度>400 mm后,曲线呈近似直线上升,在跌落高度为600~800 mm,冲击压缩变形量的差异很小。丁晴橡胶的冲击压缩变形量整体上比其他材料低。丁晴橡胶是缓冲材料,工业设计材料内部具有较多孔隙,能够对马铃薯起到缓冲减震的作用,使马铃薯的冲击变形较小,因而丁晴橡胶的冲击压缩变形量最小。

    综上,不同碰撞材料造成冲击压缩变形量的差异与其接触应力、冲击力、接触面积等有关。

    马铃薯与5种接触材料进行碰撞试验,通过感压胶片及其压力数字解析系统获得马铃薯碰撞的接触应力及其分布。马铃薯与各种材料在不同高度碰撞时的接触应力与接触面积的关系见图5,不同接触材料在不同高度碰撞后的应力分布如图6所示。

    图  5  不同跌落高度下马铃薯与不同材料碰撞的接触应力分布
    Figure  5.  Contact stress distribution of potato in collision with different materials at different dropping height
    图  6  马铃薯与不同材料的碰撞接触应力典型分布图
    Figure  6.  Typical distribution of contact stress on potato in collision with different materials

    马铃薯与各种材料在不同高度碰撞时,接触应力≤0.50 MPa占主要的接触面积。接触应力为0.50~0.60 MPa应是应力的峰值,因为接触应力>0.60 MPa的接触面积非常小,约为0.01~1.00 mm2,几乎可以忽略不计。接触应力在≤0.50 MPa的接触面积最大,对马铃薯的损伤起主要贡献作用;而接触应力为0.50~0.60 MPa的接触面积很小,不是造成马铃薯损伤的主要应力。

    当接触应力≤0.20 MPa时,不同跌落高度间的接触面积相差不大。当接触应力>0.20 MPa后,跌落高度为200和300 mm的接触面积相差很小,而跌落高度≥400 mm的接触面积比200和300 mm的接触面积大很多。说明随着跌落高度增加,接触应力增大,接触面积也增大,即高应力占主要的接触面积,是导致马铃薯碰撞损伤的主要原因。

    图6可以看出,马铃薯与65Mn钢碰撞,当跌落高度为200 mm时,低应力区域(绿色区域)占主要面积;当跌落高度≥300 mm后,低应力区域分布在边缘,高应力区域占主要面积。马铃薯与塑料ABS、马铃薯、土块和丁晴橡胶碰撞,当跌落高度≤300 mm时,低应力区域占主要面积;当跌落高度≥400 mm后,低应力区域分布在边缘,而高应力区域占主要面积。从图6可看出,马铃薯与土块碰撞时的接触应力分布的轮廓非常分散,存在较多孔隙,同时接触面积也比其他材料大;马铃薯与65Mn钢、塑料ABS、马铃薯、丁晴橡胶碰撞的轮廓均呈较规则的椭圆形。

    以上分析说明,与65Mn钢碰撞,跌落高度≥300 mm后,马铃薯开始出现损伤;与塑料ABS、土块、马铃薯、丁晴橡胶碰撞,跌落高度≥400 mm后,马铃薯开始产生损伤。

    与65Mn钢碰撞,跌落高度<300 mm时,≤0.20 MPa的区域(低应力区域)占据主要的接触面积 (74.57%);在跌落高度≥300 mm后,>0.20 MPa的区域(高应力区域)为主要接触面积 (74.37%)。与塑料ABS、马铃薯、土块、丁晴橡胶碰撞时,马铃薯在跌落高度<400 mm时,≤0.20 MPa的区域(低应力区域)占主要的接触面积,分别为200 mm的74.37%、60.38%、61.73%和65.68%,300 mm的58.23%、76.98%、71.42%和55.41%;在跌落高度≥400 mm时,>0.20 MPa的区域(高应力区域)占主要接触面积,分别为83.52%,73.31%,66.22%和83.87%。因此可以将马铃薯受到0.20 MPa的应力作为其损伤的临界应力。

    图7可以看出,随着跌落高度的增加,不同材料的接触面积随之上升,且接触面积(Ac)随着跌落高度(H)上升呈高度线性正相关,决定系数(R2)均大于0.95。

    图  7  马铃薯与不同材料碰撞时跌落高度与接触面积的关系
    Figure  7.  Relation between dropping height and contact area of potato in collision with different materials

    不同材料的接触面积由高到低依次为:土块、65Mn钢、丁晴橡胶、马铃薯、塑料ABS。从图7可以看出,土块的接触面积十分分散,是因为土块本身具有较多孔隙,碰撞时通过增大接触面积,降低了马铃薯的变形和损伤。马铃薯与65Mn钢碰撞时的接触面积较大,是由于碰撞时65Mn钢塑性变形很小,形变集中于马铃薯果肉,使马铃薯碰撞变形和接触面积较大。马铃薯与马铃薯、丁晴橡胶碰撞时的接触面积较大,且马铃薯和丁晴橡胶均具有缓冲减震的作用,因此接触面积较大能够减少对马铃薯的损伤。马铃薯与塑料ABS碰撞时接触面积较小,应力集中,是马铃薯碰撞损伤严重的主要原因。

    由此可见,马铃薯接触面积在不同碰撞材料上变化的原理不同,导致马铃薯损伤程度的不同。

    图8所示,马铃薯与各材料碰撞的接触应力随着高度增加呈正态分布。65Mn钢板和塑料ABS的接触应力较大,范围为0.20~0.31 MPa,随着跌落高度增大略微起伏;而丁晴橡胶、马铃薯土块的接触应力明显小于钢板和塑料ABS,为0.18~0.26 MPa。

    图  8  马铃薯与不同材料碰撞的接触应力与跌落高度的关系
    Figure  8.  Relation between contact stress and dropping height of potato in collision with different materials

    不同材料的接触应力具有显著差异,说明接触应力与马铃薯跌落的接触面积存在关联。

    马铃薯的接触应力(P)与接触面积(Ac)存在关联,而且接触应力与接触面积的乘积,即为碰撞冲击力(F),即:

    $$ {{F}} = {{P}} \times {{{A}}_{\rm{c}}}{\text{。}} $$ (3)

    马铃薯冲击压缩变形量与碰撞冲击力的线性拟合见图9,两者高度线性相关。冲击压缩变形量的回归方程见表3,除了土块(R2=0.963 4),其他材料的R2均大于0.99。说明通过感压胶片测量的接触应力和接触面积能够准确地预测和评估马铃薯的损伤。

    表  3  马铃薯与不同材料碰撞的冲击压缩变形量的回归方程
    Table  3.  Regression equation of impact compression deformation amount of potato in collision with different materials
    碰撞材料
    Collision material
    回归方程1)
    Regression equation
    R2
    Determination coefficient
    65Mn钢 65Mn Steel D=0.088 21AcP+5.370 0.993 1
    塑料ABS Plastic ABS D=0.054 63AcP+6.932 0.992 9
    马铃薯 Potato D=0.083 92AcP+5.308 0.992 1
    土块 Clods D=0.034 42AcP+9.026 0.963 4
    丁晴橡胶 Nitrile rubber D=0.027 18AcP+3.296 0.991 1
      1) D表示冲击压缩变形量,Ac表示接触面积,P表示接触应力
      1) D represents impact compression deformation amount, Ac represents contact area, P represents contact stress
    下载: 导出CSV
    | 显示表格
    图  9  马铃薯与不同材料碰撞时冲击压缩变形量与冲击力的关系
    Figure  9.  Relation between impact compression deformation amount and impact force of potato in collision with different materials

    本研究采用感压胶片及配套的压力图像数字解析系统分析马铃薯跌落碰撞的接触应力及其分布特性,获得马铃薯跌落碰撞的损伤预测模型。研究了碰撞材料和跌落高度对马铃薯碰撞损伤影响的数学关系,建立了相关模型。在方差分析中,马铃薯质量对其碰撞损伤同样具有显著影响,马铃薯质量对马铃薯碰撞损伤机理有待进一步的研究。

    马铃薯组合正交试验的响应曲面分析表明,跌落高度、碰撞材料、马铃薯质量对马铃薯碰撞的冲击压缩变形量影响显著,且影响程度由大到小为碰撞材料>跌落高度>马铃薯质量。

    跌落高度为200~800 mm时,接触应力≤0.50 MPa占主要的接触面积,对马铃薯的损伤起主要贡献作用。马铃薯接触应力0.50~0.60 MPa是接触应力峰值,因为马铃薯接触应力>0.60 MPa的接触面积约为0.01~1.00 mm2,可忽略不计。不同碰撞材料马铃薯损伤的跌落高度不一致,碰撞材料为65Mn钢时,在跌落高度≥300 mm后,马铃薯开始出现损伤,而塑料ABS、土块、马铃薯、丁晴橡胶在跌落高度≥400 mm后,马铃薯开始发生损伤。当碰撞材料的跌落高度<400 mm(65Mn钢<300 mm)时,≤0.20 MPa的区域占据主要的接触面积,当跌落高度≥400 mm(65Mn钢≥300 mm)时,(0.20,0.60] MPa的区域为主要接触面积。因此可以将0.20 MPa的接触应力作为马铃薯损伤的临界应力。跌落高度与接触面积呈高度线性正相关,R2均大于0.95。随着跌落高度增大,65Mn钢和塑料ABS的接触应力有略微起伏,为0.20~0.31 MPa;马铃薯、土块和丁晴橡胶的接触应力明显低于65Mn钢和塑料ABS,为0.18~0.26 MPa。冲击压缩变形量与接触应力和接触面积的乘积即碰撞冲击力呈高度线性相关,R2大于0.96,说明冲击压缩变形量与碰撞冲击力的回归方程模型能够准确地预测和评估马铃薯的损伤。

    致谢:感谢宋波涛教授和陈惠兰教授对试验给予的帮助和鼓励!

  • 图  1   不同温度和露时处理下荔枝霜疫霉孢子囊在荔枝叶片和果实上的萌发率

    Figure  1.   Sporangia germination rates of Peronophythora litchii on litchi leaf and fruit under the conditions of different temperature and wetness duration

    图  2   荔枝叶片和果实接种荔枝霜疫霉孢子囊3 d后的病情指数

    Figure  2.   Disease severity of litchi leaf and fruit at three days after inoculation with Peronophythora litchii sporangia

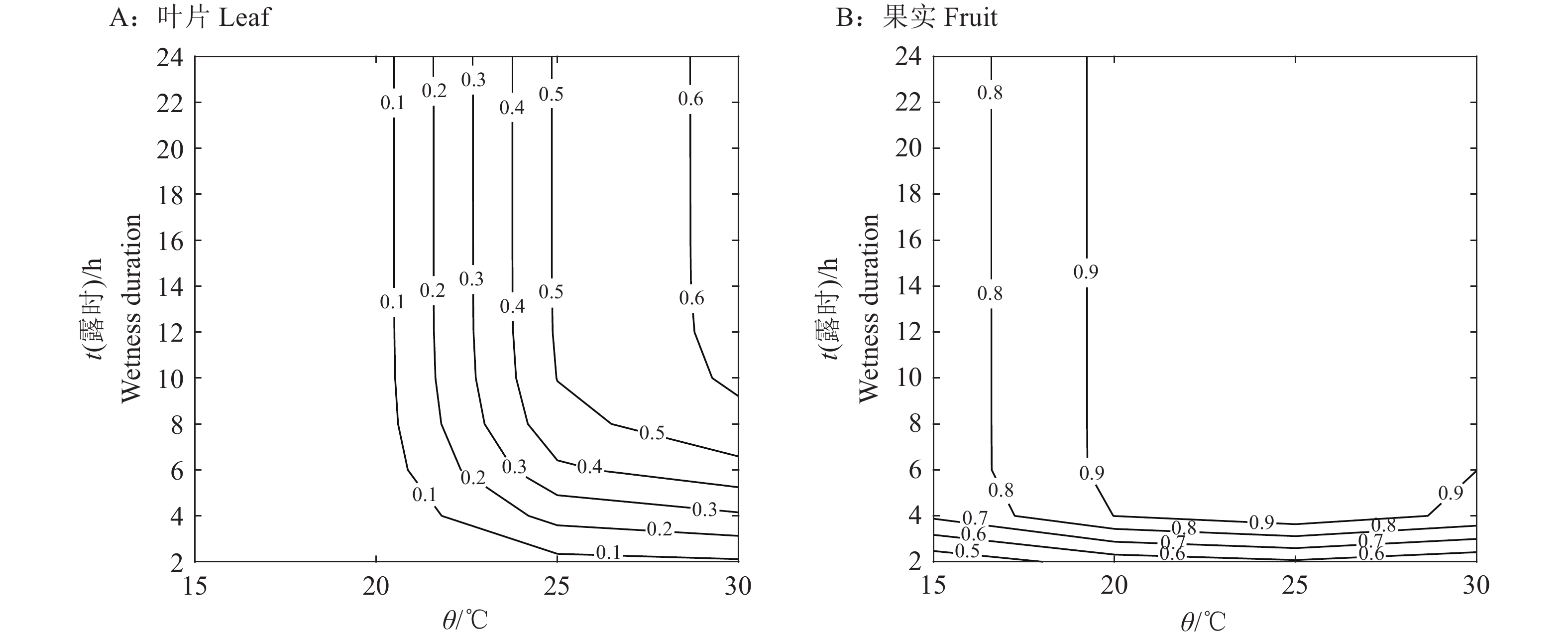

    图  3   荔枝霜疫霉侵染荔枝叶片和果实的风险预测图

    Figure  3.   Risk prediction charts for Peronophythora litchi infecting litchi leaf and fruit

    表  1   温度和露时对荔枝霜疫霉孢子囊萌发及荔枝叶片、果实发病程度影响的方差分析

    Table  1   Analysis of variance for the effects of temperature and wetness duration on sporangia germination of Peronophythora litchii and disease severities of litchi leaf and fruit

    来源
    Source
    叶片 Leaf 果实 Fruit
    孢子囊萌发率
    Sporangia germination rate
    病害严重度
    Disease severity
    孢子囊萌发率
    Sporangia germination rate
    病害严重度
    Disease severity
    df SS P df SS P df SS P df SS P
    重复 Replication 2 0 0.961 6 2 0.08 0.398 2 2 0 0.991 5 1 0 0.991 0
    温度(θ)
    Temperature
    3 0.89 0.000 1 3 0.61 0.000 1 3 0.38 0.000 1 2 0.06 0.000 1
    露时(t)
    Wetness duration
    4 1.41 0.000 1 4 0.46 0.000 1 4 6.62 0.000 1 4 0.71 0.000 1
    θ×t 12 0.23 0.000 1 12 0.35 0.008 0 12 0.20 0.000 1 8 0.09 0.007 1
    下载: 导出CSV

    表  2   模型参数估计1)

    Table  2   Parameter estimates for the model

    参数
    Parameter
    荔枝叶片 Litchi leaf 荔枝果实 Litchi fruit
    孢子囊萌发率
    Sporangia germination rate
    病害严重度
    Disease severity
    孢子囊萌发率
    Sporangia germination rate
    病害严重度
    Disease severity
    e ASE ACIL ACIU e ASE ACIL ACIU e ASE ACIL ACIU e ASE ACIL ACIU
    B 0.13 0.01 0.10 0.16 0.19 0.05 0.09 0.30 0.12 0.01 0.10 0.15 0.47 0.03 0.39 0.54
    F 24.91 0.61 23.63 26.19 27.77 0.29 27.16 28.38 26.46 11.56 2.08 50.84 24.56 0.96 22.47 26.64
    G 0.39 0.05 0.30 0.49 0.93 0.12 0.67 1.18 0.08 0.10 −0.14 0.30 0.17 0.03 0.10 0.25
     1) B代表变量y响应自变量露时(t)的固有增长率,FG分别代表变量y响应最佳温度和温度(θ)的固有变化率,e为参数估计值,ASE为参数近似标准误差,ACIL、ACIU为参数在95%置信区间的近似下限和上限
     1) B represents the inherent growth rate of variable y responding to the independent variable(t), F and G represent the inherent changing rates of variable y responding to the best temperature and temperature(θ)respectively, e represents the estimate value of parameter, ASE is asymptotic standard error, ACIL and ACIU are the asymptotic lower and upper limits of estimates in 95% confidence interval respectively
    下载: 导出CSV

    表  3   模型检验与拟合公式

    Table  3   Verification and fitting formula of model

    指标
    Index
    预测值与观测值相关性
    Relationship of observed value and predicted value
    模型拟合公式
    Model fitting formula
    r2 P
    孢子囊在荔枝叶片上的萌发率
    Sporangia germination rate on litchi leaf
    0.931 2 0.601 5 f(tθ)={1−exp[−(0.126 6×t)2]}/cosh[(θ
    24.908 4)×0.394 2/2]
    孢子囊在荔枝果实上的萌发率
    Sporangia germination rate on litchi fruit
    0.948 4 0.140 0 f(tθ)={1−exp[−(0.123 1×t)2]}/cosh[(θ
    26.457 4)×0.084 4/2]
    荔枝叶片发病严重度
    Disease severity of litchi leaf
    0.814 7 0.052 8 f(tθ)={1−exp[−(0.194 3×t)2]}/cosh[(θ
    27.769 6)×0.927 7/2]
    荔枝果实发病严重度
    Disease severity of litchi fruit
    0.991 6 0.919 1 f(tθ)={1−exp[−(0.469 3×t)2]}/cosh[(θ
    24.556)×0.170 9/2]
    下载: 导出CSV
  • [1]

    ANN P, KO W. Blossom blight of litchi in Taiwan caused by Peronophythora litchii[J]. Plant Dis, 1984, 68(9): 826.

    [2] 戚佩坤. 广东果树真菌病害志[M]. 北京: 中国农业出版社, 2000.
    [3]

    WANG H, SUN H, STAMMLER G, et al. Generation and characterization of isolates of Peronophythora litchii resistant to carboxylic acid amide fungicides[J]. Phytopathology, 2010, 100(5): 522-527. doi: 10.1094/PHYTO-100-5-0522

    [4]

    CHEN L C, LAI S C, LEE C C, et al. Effect of environmental factors on mycelial growth of Peronophythora litchii[J]. Plant Pathol Bul, 1998, 7(3): 128-133.

    [5]

    LIU J, LIU A Y, CHEN W X. Studies on the biological characteristics of lychee downy blight[J]. Acta Hortic, 2005, 665: 415-420.

    [6] 蔡学清, 吴昌镇, 林通, 等. 环境因子对荔枝霜疫霉生长及侵染的影响[J]. 中国农学通报, 2010, 26(9): 283-288.
    [7] 黄河, 王春平, 徐大雅. 荔枝霜疫霉的研究[J]. 真菌学报, 1983, 2(4): 201-206.
    [8] 张荣. 荔枝霜疫霉侵染过程研究及农业措施控制作用初探[D]. 广州: 华南农业大学, 2012: 63-64.
    [9]

    MONTONE V O, FRAISSE C W, PERES N A, et al. Evaluation of leaf wetness duration models for operational use in strawberry disease-warning systems in four US states[J]. Int J Biometeorol, 2016, 60(11): 1-14.

    [10]

    ROUBAL C, REGIS S, NICOT P C. Field models for the prediction of leaf infection and latent period of Fusicladium oleagineum on olive based on rain, temperature and relative humidity[J]. Plant Pathol, 2013, 62(3): 657-666. doi: 10.1111/j.1365-3059.2012.02666.x

    [11]

    UYSAL A, SENER K. Influence of inoculum density, temperature, wetness duration, and leaf age on infection and development of spinach anthracnose caused by the fungal pathogen Colletotrichum spinaciae[J]. Eur J Plant Pathol, 2017(S1): 1-12.

    [12] 张荣, 吕华强, 姜子德, 等. 落花落果对荔枝园霜疫霉初侵染源萌发的作用[J]. 中国植保导刊, 2014, 34(3): 13-16. doi: 10.3969/j.issn.1672-6820.2014.03.003
    [13] 蒋继志, 郑小波. 用纤维素膜技术研究致病疫霉侵入前与植物相互作用的新方法[J]. 植物病理学报, 1996, 3: 269-275. doi: 10.3321/j.issn:0412-0914.1996.03.004
    [14]

    NEUFELD K N, OJIAMBO P S. Interactive effects of temperature and leaf wetness duration on sporangia germination and infection of cucurbit hosts by Pseudoperonospora cubensis[J]. Plant Dis, 2012, 96(3): 345-353. doi: 10.1094/PDIS-07-11-0560

    [15]

    ARAUZ L F, NEUFELD K N, LLOYD A L, et al. Quantitative models for germination and infection of Pseudoperonospora cubensis in response to temperature and duration of leaf wetness[J]. Phytopathology, 2010, 100(9): 959-967. doi: 10.1094/PHYTO-100-9-0959

    [16]

    QU H X, SUN G C, JIANG Y M, et al. Pathogenesis-related proteins in litchi after inoculation with Peronophythora lithii[J]. Acta Hort, 2001, 558: 439-442.

    [17]

    GRANKE L L, HAUSBECK M M. Influence of environment on airborne spore concentrations and severity of asparagus purple spot[J]. Plant Dis, 2010, 94(7): 843-850. doi: 10.1094/PDIS-94-7-0843

    [18]

    PAN Z, LI X, YANG X B, et al. Prediction of plant disease through modelling and monitoring airborne pathogen dispersal[J]. CAB Reviews, 2010, 5(18): 1-11.

    [19]

    RAKOTONINDRAINA T, CHAUVIN J É, PELLÉR, et al. Modeling of yield losses caused by potato late blight on eight cultivars with different levels of resistance to Phytophthora infestans[J]. Plant Dis, 2012, 96(7): 935-942. doi: 10.1094/PDIS-09-11-0752

    [20]

    LI B, ZHAO H, LI B, et al. Effects of temperature, relative humidity and duration of wetness period on germination and infection by conidia of the pear scab pathogen (Venturia nashicola)[J]. Plant Pathol, 2003, 52(5): 546-552. doi: 10.1046/j.1365-3059.2003.00887.x

  • 期刊类型引用(4)

    1. 黎家蓉,劳秀娟,戴平凤,黄汝红,尤明双. 气象因子对于灵山县晚稻产量的影响分析. 农业灾害研究. 2025(01): 193-195 . 百度学术
    2. 黎家蓉,黄汝红,尤明双,戴平凤,劳秀娟. 气象因子对灵山县早稻产量的影响研究. 新农民. 2024(22): 81-83 . 百度学术
    3. 赵平,柴铭,郝鑫炎,张亚青,耿纪允,孙晓杰. 衡水市典型作物生育期降水特征分析. 湖北农业科学. 2024(S1): 84-88 . 百度学术
    4. 徐相明,顾品强,姚寅秋,王正大,汤晨阳,尹荔阳. 上海奉贤1960—2019年冷暖冬气候特征分析. 陕西气象. 2020(04): 30-33 . 百度学术

    其他类型引用(2)

图(3)  /  表(3)
计量
  • 文章访问数:  2145
  • HTML全文浏览量:  0
  • PDF下载量:  2254
  • 被引次数: 6
出版历程
  • 收稿日期:  2019-07-02
  • 网络出版日期:  2023-05-17
  • 刊出日期:  2020-03-09

目录

/

返回文章
返回
