Prevention of diapause in silkworm eggs by hyperoxia method
-
摘要:目的
比较高浓度氧处理法(高氧法)与传统HCl处理法(HCl法)阻断蚕卵滞育效果的差异,探讨高氧法阻断滞育在家蚕Bombyx mori转基因技术体系上的应用。
方法采用高氧法和HCl法在产后20 h处理二化性蚕品种‘大造’,比较孵化率、孵化时间,调查高氧法的最佳处理条件;将高氧法应用于一化性蚕品种‘土耳其’和转基因二化性蚕品种‘大造’,调查其对一化性蚕品种蚕卵阻断滞育效果及转基因二化性蚕品种显微注射后蚕卵阻断滞育效果。
结果高氧法对二化性蚕卵在孵化率、孵化时间上都与HCl法有相近的阻断滞育的效果,其最佳条件为产卵后20 h用体积分数为70%的O2处理40 h;该方法也能成功阻断一化性蚕品种,孵化率达(71±20)%;高氧法处理的显微注射转基因家蚕卵孵化率达到了(49±9)%,而对照组的孵化率为0。
结论高氧法为今后生产上替代HCl法,采用安全环保的蚕卵阻断滞育技术,解决转基因蚕卵阻断滞育和提高转基因家蚕育种进度的关键问题提供了可行的新方法。
Abstract:ObjectiveTo compare the differences between the effects of high oxygen concentration treating mehod (hyperoxia method) and traditional HCl treating method (HCl method) on prevention of diapause in silkworm (Bombyx mori) eggs, and investigate the application of hyperoxia method in transgenic technology system of silkworm.
MethodThe bivoltine silkworm‘Dazao’ were treated by hyperoxia method and HCl method on the 20th hour after spawning. The hatching rate and incubation period were compared, and the best condition of hyperoxia method was investigated. The univoltine silkworm‘Tuerqi’ and transgenic bivoltine silkworm‘Dazao’were treated by hyperoxia method. The effects of hyperoxia method and microinjection on blocking univoltine silkworm diapause were investigated.
ResultHyperoxia method had similar dispause prevention effects with HCl method considering hatching rate and incubation duration. The best condition was treating 40 hours by 70% (φ) O2 after spawning for 20 hours. Hyperoxia method could successfully prevent diapause in univoltine silkworm eggs. The hatching rate was (71±20)%. The hatching rate of micro-injected transgenic silkworm eggs treated by hyperoxia method approached (49±9)%, while that of control group was 0.
ConclusionHyperoxia method is a feasible new method for replacing HCl method in the future production, enables safe and environmental friendly prevention of diapause in silkworm eggs, solves key problems of diapause prevention in transgenic silkworm eggs, and improves breeding progress of transgenic silkworms.
-
Keywords:
- silkworm /
- diapause prevention /
- hyperoxia method /
- transgene /
- scanning electron microscopy
-
水稻直播栽培技术便于实现机械化,具有降低劳动强度,缓解农时,节本增效等优点[1-3],随着人们对水稻直播理念的深入了解[4],水稻直播机在各地得到广泛推广。但现有的机械式水稻直播机大多采用镇压轮传动播种,这种播种方式普遍存在一些不足:镇压轮易于裹草堵转,导致漏播;播量靠手动调节且控制精度低;无法实时依据机具车速变化自动调节播种量;自动化程度较低。目前国内外针对播种机播量调节已有一些相关研究,国外直播装备研究和运用起步较早,基本实现自动化、智能化作业[5],如LEMKEN公司生产的Saphir系列播种机通过配备电脑控制终端Easytronic系统,可以预设播种量并对播种量、施肥量进行校对,可完成多种作物播种;日本矢崎公司生产了一种直接配套插秧机进行播种作业的SYG-8型水稻直播机,播种量、穴距可精准调节,但该机具作业效率较低,价格高昂,使其推广受到限制。国内现有水稻直播机的研究主要集中在机械结构的设计改进以及关键部件的参数优化[6-8],未能从根本上解决镇压轮传动播种导致的漏播以及播种量无法同步均匀调节问题。
本文以现有苏南地区机械式水稻播种机为基础,设计了一种基于PID控制算法[9-11]的水稻直播机播量控制系统。该系统可以在线无极调节排种量,实现排种转速的闭环控制,达到同步播种目的,提高播量控制精度,为现有的水稻直播机播量自动化改造提供了一种可靠途径。
1. 同步排种系统设计
1.1 同步排种控制原理
播量控制系统工作原理如图1所示。播种作业时,通过电位器设定目标播量,结合安装在测速轮上的编码器采集实时机具车速以及排种转速,计算出排种目标转速;同时安装在排种轴上的编码器实时检测排种轴转速;决策系统将目标播量、机具车速、排种转速作为控制系统的输入量,得到当前排种器的转速控制量,然后通过PID调速算法使控制器输出相应PWM波[12-13],再经过放大调理后,驱动排种电机在线调节排种转速,实现同步排种作业。
1.2 排种转速控制策略
$$ Q(t) = \frac{{0.06q(t){{n}}}}{{L v(t)}}, $$ (1) 式中, q(t)为单个排种器播种量,g/min;n为播种行数;L为排种通道所能覆盖的作业幅宽,m;v(t)为机具作业车速,km/h;0.06是各变量单位换算产生的系数;q(t)和排种电机转速(ɑ)的标定公式为:
$$ q(t) = ka + b, $$ (2) 式中, k和b是标定试验测定系数。根据目标播种量,排种电机转速和机具车速之间关系可以表示为:
$$ a = \frac{{Q(t) L v(t)}}{{1\,000k{{n}}}} - \frac{b}{k}{\text{。}} $$ (3) 根据公式(3),机具车速发生变化时,控制器可以同步调整排种轴转速,确保实际单位面积排种量与目标播种量一致。
1.3 控制系统设计
1.3.1 机械结构
针对江苏丹阳欣田机械制造有限公司生产的2BFGK-12型播种机进行自动化改造,改造后的播种机结构简图如图2所示。自动化改进保留了机械式播种开沟、旋耕、播种、镇压等功能,重点改进了排种驱动方式,将链轮传动改为直流电机驱动,排种轴下方种箱内侧安装直流电机驱动,通过链轮驱动排种轴,播种行数为12行,机具宽度230 mm,取消地轮与排种轴连接的链式结构;设计增加了一种铁质测速轮,直径为400 mm,测速轮表面均匀布设15个防滑齿[16],抓地性良好,且具有单铰链仿行机构,弹簧支杆上方每隔20 mm开调节孔位1个,共计10个,可以通过开口销调节弹簧压缩长度,减缓测速轮对地弹跳,提高测速准确度;弹簧压杆上方安装行程开关,抬起机具可断停排种电机,防止重播;通过轴套分别在排种轴和地轮安装2个编码器用于测量排种轴转速和机具车速;播量可按需无极调节,简化了播量调节方法,可实现同步播种。
1.3.2 控制系统结构
控制系统按照模块化设计思路,由速度采集、人机交互、执行机构、主控单元等主要模块组成,如图3所示。排种控制系统设计手动和自动2种模式:手动模式可转动旋钮调节播量;自动模式下,控制系统可依据设定机具前进速度与播种量的比例系数,在线调节排种转速。数码管采用三段式设计,分别显示机具车速、播量档位、排种转速。速度采集模块采用2个编码器测速,分别采集排种转速和机具车速,信号经过A/D转换发送主控器STC12C5A60S2单片机[17]。驱动电路采用拖拉机12 V电源供电,控制电路经L7805稳压芯片输出5 V供电,强弱电分离,提高电路板稳定性与可靠性,控制系统主控原理图如图4。
1.3.3 主要设计模块
1)测速模块:编码器是把角位移或直线位移等非电量信号转换为电量信号的装置[18],安装于具有单铰链仿行机构的测速轮,实时检测机具行进速度,产生脉冲信号经过调理电路将脉冲信号放大并滤掉杂波,确保输出标准方波。选用欧姆龙增量式编码器E6B2-CWZ6C,旋转1周输出600脉冲数,该编码器具有构造简单、性能稳定,测量精度高等优点[19]。编码器采样频率为5 Hz,对每5个采样脉冲数据进行均值滤波,输出1 Hz速度控制信号,提高了测量速度的精度与稳定性。采用一个0.2 μF电容滤除采样信号过程中的杂波,并对LM358放大器进行保护。
试验中设计直径为400 mm的测速轮模拟拖拉机后轮,播种机测速轮的转速与脉冲频率的关系为:
$$ N = \frac{{60{{f_0}}}}{{ZM}}, $$ (4) 式中,Z表示编码器每转输出的脉冲个数;f0为准时钟的脉冲频率,Hz;M为编码器2个脉冲之间的时钟脉冲的个数。
2)直流电机驱动模块:直流电机工作时需要驱动12个排种槽轮,为了提高电路板驱动性能,设计了二极驱动电路单元,双NPN型三极管组合构成达林顿管,提升了SSF7509增强型MOS管[20]驱动电流,有效提高了驱动效率,最大漏极电流达60 A,漏源击穿电压为80 V,漏源导通电阻为6.5 mΩ。PWM信号经驱动模块调理运算控制排种电机,为提高驱动模块可靠性与稳定性,对MOS管电路铜箔表面走锡处理,形成3 mm的焊锡导线,增大有效走线截面,提高电路板载荷电流,驱动模块电路图如图5。
3)人机交互模块:人机交互模块由按键、播量旋钮和数码管组成。74HC595驱动3个2位1.42 cm的共阴极数码管[21],将串行信号转为并行信号,分别显示拖拉机速度(km/h)、播量档位、排种轴转速(r/min);电源芯片实现了DC12 V与DC5 V的电压转换,排种轴控制模式可手动自动切换,按键输出端与P0.5引脚相连,高电平为自动模式、低电平为手动模式,墒情较为严重时,可选用手动模式,确保播种效果,人机交互电路图如图6。
1.4 系统建模与PID参数确定
排种器转速控制本质是一个直流电机控制系统,测速轮转速作为系统输入量,输出量为排种槽轮转速。在忽略微小电感的情形下[22],可将该排种器驱动电机看成经典的一阶系统,其传递函数是一个典型积分环节和惯性环节串联[23]:
$$ G(s) = \frac{{1/2\pi {C_{\rm e}}}}{{s\left(\displaystyle\frac{{{J_{\rm a}}{R_{\rm a}}}}{{{C_{\rm e}}{C_{\rm t}}}}s + 1\right)}}, $$ (5) 式中,G(s)是原函数经过拉普拉斯变换后的复函数表达式;Ce为电动势常数,由电动机结构参数确定;Jɑ为电动机转子转动惯量;Rɑ为电动机电阻;Ct为电磁力矩常数,由电动机结构参数确定;s为复频率。
选用邦瑞公司生产的5D90-12GU直流电机,电机参数为Ce=12.04, Jɑ=4×10–5 kg·m2, Rɑ=6Ω, Ct=0.115 N·m/A,代入式(5)得:
$$ G(s) = \frac{{8.69}}{{s(0.642s + 1)}}{\text{。}} $$ (6) 本研究选用PID控制器模型,被控对象由排种电机、电机驱动器、执行机构组成。PID控制系统输入信号Nin,Sin为经PID控制器输出的最佳转速控制量,Nout为排种轴的作业转速;控制器执行过程中,编码器实时监测测速轮和排种轴转速,并将转速信号输入到控制系统中,与最佳转速控制量形成偏差(e),经PID调节器输出相应的控制量来调节排种转速,实现播量在线无极调节,达到控制目标。PID控制器与电机数学模型、负反馈控制量组成闭环控制系统,其传递函数近似于二阶惯性环节,通过与标准惯性环节比较取PID参数:kp=15.216 2,ki=0.319 3,kd=1.012 1,PID控制系统结构图如图7。
2. 结果与分析
2.1 空载变速响应测试效果
电机空载下,测试控制器变速调节电机转速响应变化效果,排种轴转速选取农户常用播种量对应的3个转速,分别为20、30和40 r/min,测试控制系统启动后的电机响应转速数据曲线如图8,性能参数如表1所示。结果表明:控制系统在目标转速40 r/min下超调量最大,不同转速下的调整峰值时间差距较小,整体调整时间低于0.63 s,响应及时。
表 1 空载响应试验数据Table 1. The experimental data of no-load response转速/(r·min–1)
Speed超调量/%
Overshoot峰值时间/s
Peak time调整时间/s
Adjusted time20 7.66 0.24 0.38 30 8.02 0.29 0.54 40 8.21 0.33 0.63 2.2 带负载性能测试结果
传统播种机由于制造工艺和加工精度的差异,致使相同槽轮的排种轴阻力差距较大,对控制系统带负载能力要求较高。依据排种轴扭矩标准[24],12行以下播种机扭矩不大于10 N·m,通过磁负载装置给电机施加7.5、10.0和12.5 N·m负载,测试控制系统带负载能力及负载变化的调节能力,记录排种电机实时转速值及驱动电路负载电流。变负载响应曲线如图9所示。施加负载7.5 N·m时,电机瞬时转速回落较小,转速回调时间短,随着负载增大,电机瞬时转速回落逐渐增大,调整时间延长,当负载12.5 N·m时,转速瞬间下降了23.5%,控制系统迅速响应,系统转速回调时间为0.32 s,最大负载电流为6.5 A,大负载作业条件下控制系统工作稳定,性能可靠,为控制系统适配不同播种机提供了理论依据,带负载性能测试如图10所示。
2.3 田间试验结果
排种转速控制精度对于播种效果起关键作用,为了综合测试播种机性能,开展了排种转速及播量控制精度田间试验(图11)。试验地点位于南京高淳禾田家庭农场,田间秸秆留茬高度18.5 cm,秸秆含水率(w)21.2%,秸秆切碎长度13.5 cm,秸秆量6 725.6 kg/hm2。土壤状况如表2所示,试验品种为‘南粳46’。设计机具车速和目标播量两因素三水平试验,依据苏南地区农户实际播种要求,选取试验机具车速为0.8、1.2和1.6 m/s,目标播量为7.50、11.25和15.00 g/m2。水稻直播机有效播种幅宽2.3 m,由久保田754拖拉机牵引,播种作业距离140 m(田块长约70 m)视为1次试验,记录排种轴实时转速、机具车速、实际播量,每个目标播量重复2次试验,取平均值为最终数据,结果见表3。表3的结果表明,3种目标播量下的转速最大误差分别为6.73%、6.59%和7.21%,转速误差平均值分别为4.67%、4.92%和5.31%,对比传统播种机最大控制误差24.54%和平均控制误差17.08%[23],本系统控制精度显著提高;目标播量15.00 g/m2时,机具车速提升后转速误差平均值降低较为明显且播量误差显著降低,说明本控制系统在较高车速和较高目标播量下,控制效果更好;播种机整机转速控制精准,能满足实际需求,在不同的测试条件下,播量控制系统性能稳定。
表 2 田间土壤状况Table 2. Soil condition in field土壤深度/cm
Soil depth容重/(g·cm−1)
Density含水率(w)/%
Water content坚实度/MPa
Firmness0~5 1.32 23.41 0.43 5~10 1.45 20.26 0.86 10~15 1.53 18.96 1.23 表 3 不同目标播量下田间试验的控制精度Table 3. Control accuracy of speed and seeding amount in field under different target seeding amounts播量/(g·m−2)
Seeding amount机具车速/(m·s−1)
Vehicle speed转速最大误差/%
Max. speed error转速误差均值/%
Average speed error播量误差/%
Seeding amount error7.50 0.8 6.73 4.67 3.86 1.2 4.96 3.62 3.91 1.6 4.13 2.74 3.66 11.25 0.8 6.59 4.92 3.25 1.2 5.81 3.83 2.76 1.6 5.34 2.32 2.12 15.00 7.21 5.21 3.96 7.21 5.68 3.54 2.52 5.68 4.08 1.63 1.04 4.08 机具行驶作业速度变化时需要排种轴快速同步响应,为测试播量控制系统排种同步性,设计了田间阶梯车速播种试验。选取目标播量11.25 g/m2,测试机具行驶速度在0.8~1.6 m/s范围内阶梯变化,实时记录排种轴转速和车速,田间排种车速同步跟随效果如图12。图12的结果表明,田间播种车速变化时排种转速响应及时,具有较高的排种同步性,说明本研究设计改造的排种驱动机构和PID控制算法的引入措施起到了关键性的作用。
3. 结论
对传统水稻直播机进行自动化改造,重点改进了播量调节机构,并设计了配套的播量控制系统,简化播量调节方式。控制系统引入PID控制策略,并且建立了相应的传递函数,针对设计目标播量下的转速范围内,排种电机空载转速最大超调量为8.21%,转速调整最大时间为0.63 s,电机负载状况下最大回调时间为0.32 s,最大负载电流6.5 A, 控制系统响应迅速,满足实际播种需求。
田间试验转速最大误差为7.21%,最大转速误差均值5.31%,最大播量误差为3.96%,播种机整机转速控制精度较传统播种机显著提高,田间播种车速变化时排种转速响应及时,具有较高的排种稳定性和同步性,实现了同步播种作业,提高了传统播种机播种性能。
该控制系统自动化改造简便,对传统机械直播机具有较高适配性,为现有的机械式播种机低成本播量自动化改造提供了思路。
-

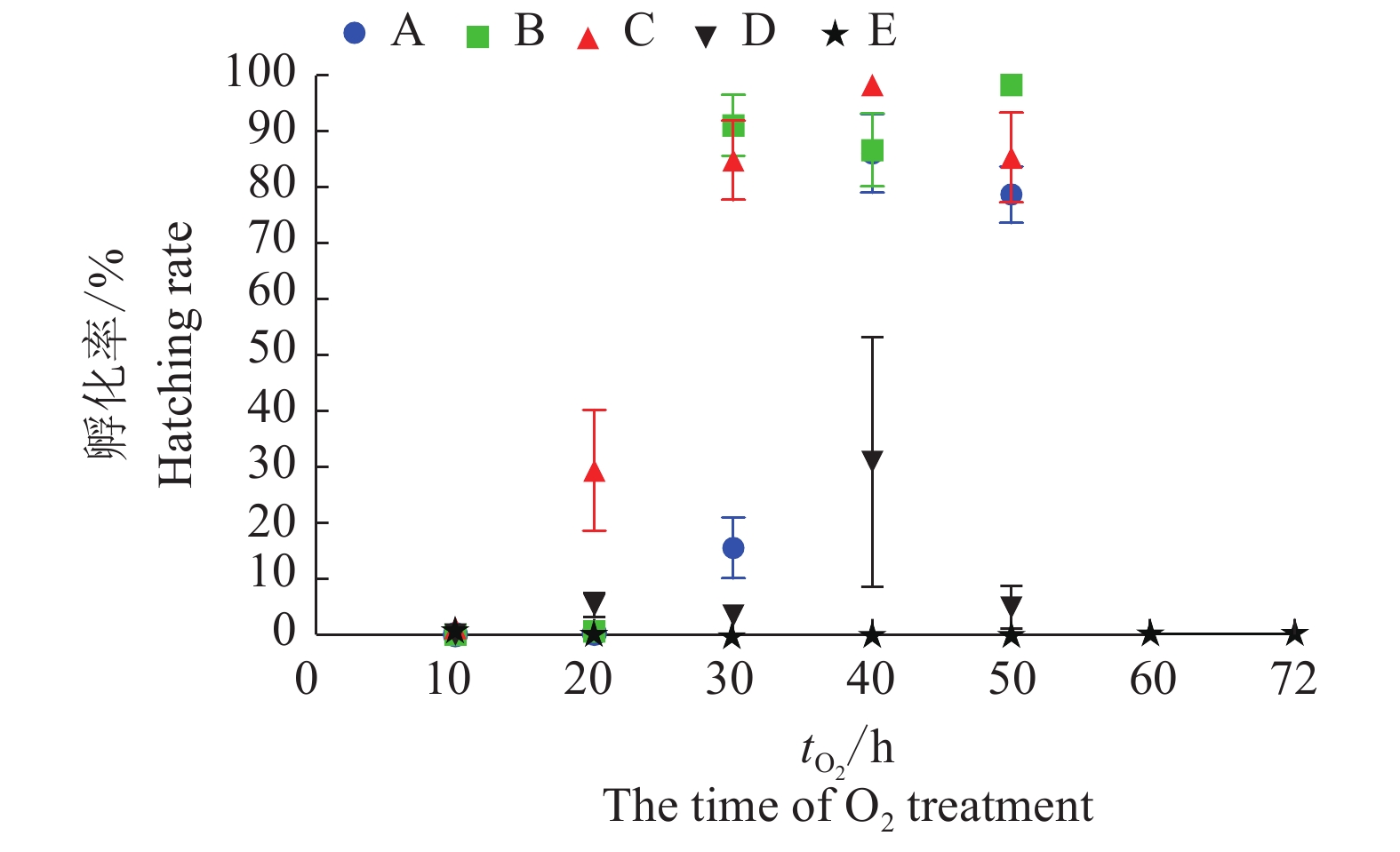

图 2 不同产后取卵时间及高氧处理时间的二化性‘大造’蚕卵的孵化率
A:产后4 h取卵;B:产后12 h取卵;C:产后20 h取卵;D:产后32 h取卵;E:产后48 h取卵
Figure 2. The hatching rate of bivoltine silkworm ‘Dazao’ eggs treated after different oviposition time and hyperoxia treating time
A: 4 h after oviposition; B: 12 h after oviposition; C: 20 h after oviposition; D: 32 h after oviposition; E: 48 h after oviposition

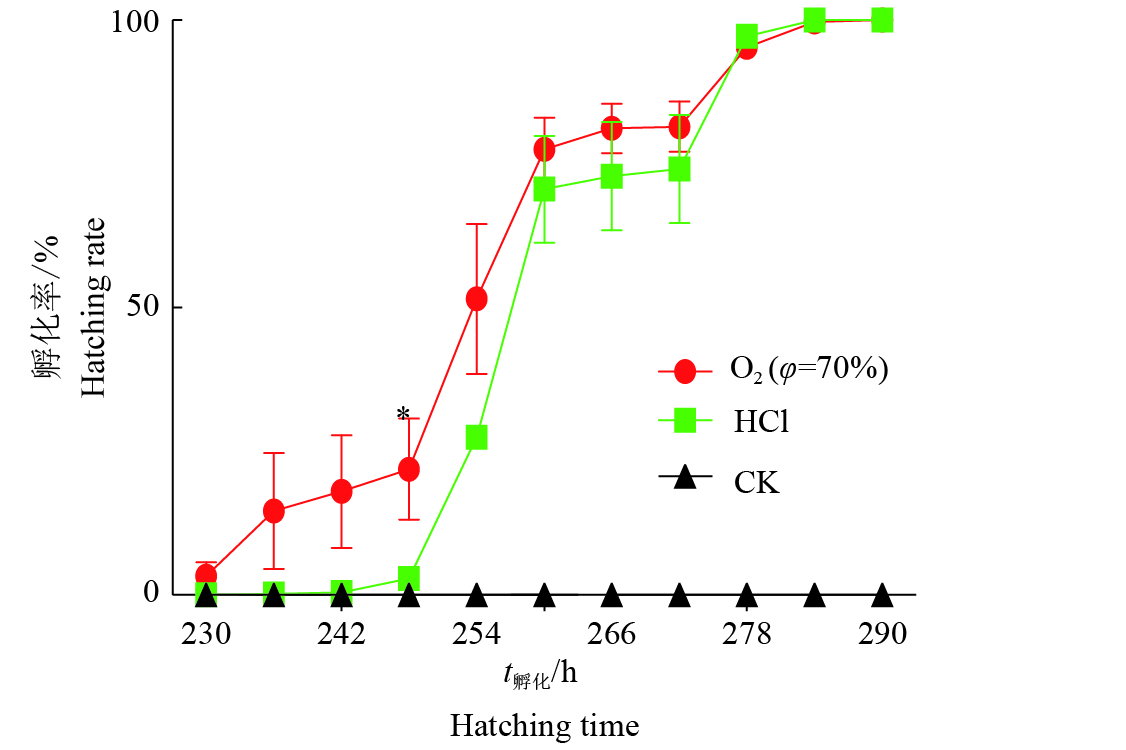

图 3 二化性‘大造’蚕卵在不同处理条件下的孵化率
一个样品大约有116~183粒卵;每个点代表3个独立样品的平均值±标准差;“*”表示相同时间点高氧法和HCl法处理存在显著性差异(P<0.05,t检验)
Figure 3. The hatching rate of bivoltine silkworm ‘Dazao’eggs under different treatment
The hatching time is calculated using 116 to 183 eggs per sample; Each point represents the mean ± SD of three independent replicates; “*” indicates significant difference between two treating methods (P<0.05,t test)
图 4 高氧及HCl法处理后不同发育时间的二化性‘大造’卵壳表面扫描电镜观察
A~C分别为高氧法处理组产后20、48和72 h;D~F分别为HCl法处理组产后20、48和72 h;G~I分别为对照组产后20、48和72 h;图中箭头表示脱落的脂质;标尺=50 µm
Figure 4. Scanning electron microscopy observation of eggshell surface of bivoltine silkworm‘Dazao’eggs of different developmental time after hyperoxia and HCl treatments
A-C represent eggshell surface under hyperoxia treatment after spawning for 20, 48, and 72 hours; D-F represent eggshell surface under HCl treatment after spawning for 20, 48, and 72 hours; G-I represent eggshell surface of control group after spawning for 20, 48, and 72 h;The arrow indicates the shedding of lipid;Bar = 50 µm
图 5 高氧及HCl法处理后不同发育时间的二化性‘大造’卵壳表面气孔扫描电镜观察
A~E分别为高氧法处理组产后20、48和72 h及5和9 d;F~J分别为HCl法处理组产后20、48和72 h及5和9 d;K~O分别表示对照组产后20、48和72 h及5和9 d; 图中箭头表示气孔;标尺=5 µm
Figure 5. Scanning electron microscopy observation of aeropyle surface of bivoltine silkworm ‘Dazao’ eggs of different development time after hyperoxia and HCl treatments
A-E represent eggshell aeropyle under hyperoxia treatment after spawning for 20 hours, 48 hours,72 hours, 5 days and 9 days; D-F represent eggshell aeropyle under HCl treatment after spawning for 20 hours, 48 hours,72 hours, 5 days and 9 days; K-O represent eggshell aeropyle of control group after spawning for 20 hours, 48 hours,72 hours, 5 days and 9 days; The arrow indicates eggshell aeropyle; Bar = 5 µm
表 1 高氧法和HCl法处理后10 d二化性‘大造’蚕卵的孵化率1)
Table 1 The hatching rates of bivoltine silkworm ‘Dazao’ eggs treated by hyperoxia and HCl after 10 days
处理
Treatment孵化卵数/粒
No. of hatching eggs死卵数/粒
No. of dead eggs总卵数/粒
No. of total eggs平均孵化率2)/%
Average hatching ratea b c a b c a b c CK 0 0 1 0 0 0 116 158 145 0±0 O2(φ=70%) 156 171 179 4 0 4 164 176 183 97±1* HCl 132 138 109 11 11 7 143 149 116 93±1 1)a、b、c代表组别;2)该列数据为平均值±标准差,n=3;“*”表示高氧法和HCl法处理间存在显著性差异(P<0.05,t检验)
1)a, b and c represent different groups; 2)Data in this column are mean ± SD, n=3;“*” indicates significant difference between two treated methods (P<0.05,t test)表 2 高氧法处理一化性‘土耳其’阻断滞育效果分析
Table 2 Analyses of prevention effects of diapause in univoltine silkworm ‘Tuerqi’eggs by hyperoxia method
组别
Group孵化卵数/粒
No. of hatching eggs转青死卵数/粒
No. of dead eggs in body pigmentation stage死卵数/粒
No. of dead eggs滞育卵数/粒
No. of diapause eggs孵化率/%
Hatching rateO2 CK O2 CK O2 CK O2 CK O2 CK 1 84 0 1 0 0 0 0 87 98.82 0 2 50 0 0 0 0 0 15 83 76.92 0 3 109 0 1 0 0 2 98 188 52.40 0 4 141 0 8 0 1 0 28 135 79.21 0 5 74 0 4 0 0 0 81 136 46.54 0 6 240 0 12 0 0 0 60 230 76.92 0 7 174 0 4 0 0 0 2 187 96.67 0 8 142 0 1 0 0 0 6 123 95.30 0 9 107 0 8 0 0 0 15 109 82.31 0 10 154 0 7 0 0 0 2 146 94.48 0 11 75 0 5 0 0 0 64 116 52.08 0 12 85 0 4 0 0 0 40 98 65.89 0 13 115 0 8 0 0 0 147 216 42.59 0 14 126 0 21 0 0 0 114 218 48.28 0 15 105 0 6 0 0 0 78 152 55.56 0 均值 Mean 71±20 0 表 3 高氧法处理转基因二化性‘大造’蚕卵阻断滞育效果分析
Table 3 Analyses of prevention effects of diapause in transgenic bivoltine silkworm ‘Dazao’ eggs by hyperoxia method
组别
Group孵化卵数/粒
No. of hatching eggs转青死卵数/粒
No. of dead eggs in body pigmentation stage死卵数/粒
No. of dead eggs滞育卵数/粒
No. of diapause eggs孵化率/%
Hatching rateO2 CK O2 CK O2 CK O2 CK O2 CK 1 51 0 21 0 11 0 1 109 60.71 0 2 48 0 22 0 8 0 6 78 57.14 0 3 38 0 17 0 27 1 2 57 45.24 0 4 38 0 12 0 29 0 5 89 45.24 0 5 40 0 7 0 56 0 2 95 38.10 0 6 43 0 16 0 22 0 4 83 50.59 0 7 45 0 11 0 48 0 3 113 42.06 0 8 35 0 10 0 58 0 2 68 33.33 0 9 57 0 2 0 32 1 0 72 62.64 0 10 43 0 4 0 31 0 5 91 51.81 0 11 44 0 5 0 29 0 6 76 52.38 0 12 46 0 4 0 45 0 3 124 46.94 0 均值 Mean 49±9 0 -
[1] 黄君霆,朱万民,夏建国,等. 中国蚕丝大全[M]. 成都: 四川科学技术出版社, 1996:573-575. [2] 徐卫华. 昆虫滞育的研究进展[J]. 昆虫学报, 1999, 42(1): 100-107. doi: 10.3321/j.issn:0454-6296.1999.01.018 [3] 杨邦杰, 郑庭杏, 邹良华. 二化性白茧种浸温水孵化试验(预报)[J]. 广东蚕业, 1983(2): 10-13. [4] 沈爱英, 赵林川, 刘慧婷. 外源H2O2活化家蚕滞育性卵的研究[J]. 蚕业科学, 2003, 29(3): 311-313. [5] SONOBE H, MATSUMOTO A, FUKUZAKI Y, et al. Carbohydrate-metabolism and restricted oxygen-supply in the eggs of the silkworm, Bombyx mori[J]. J insect physiol, 1979, 25(5): 381-388.
[6] 徐世清, 刘建潮, 沈小明. 产后100小时内蚕卵的即时浸酸试验[J]. 江苏蚕业, 1990(2): 19-25. [7] YAMAMOTO T, MASE K, SAWADA H. Diapause prevention effect of Bombyx mori by dimethyl sulfoxide[J/OL]. PLoS One, 2013, 8(5):e64124. [2019-03-05] https://doi.org/10.1371/journal.pone.0064124.
[8] TAMURA T, THIBERT C, ROYER C, et al. Germline transformation of the silkworm Bombyx mori L. using a piggyBac transposon-derived vector[J]. Nat Biotechnol, 2000, 18: 81-84.
[9] 刘春, 徐汉福, 陈玉琳, 等. 家蚕转基因研究及肌动蛋白A3启动子的表达分析[J]. 蚕学通讯, 2007, 27(3): 1-6. [10] WANG F, WANG R, WANG Y, et al. Remobilizing deleted piggyBac vector post-integration for transgene stability in silkworm[J]. Mol Genet Genom, 2015, 290(3): 1181-1189.
[11] YANG C, HILLAS P J, BÁEZ J A, et al. The application of recombinant human collagen in tissue engineering[J]. Biodrugs, 2004, 18(2): 103-119.
[12] SEONG J, KIM M J, LEE S W, et al. Analysis of transgenic silkworms producing insulin-like growth factor-I in Bombyx mori[J]. Genes Genom, 2013, 35: 623-630.
[13] 唐顺明, 沈兴家, 赵巧玲, 等. 家蚕二化性品种(品系)转基因用蚕卵的预处理技术研究[J]. 蚕业科学, 2009, 35(4): 872-876. [14] 徐汉福, 马三垣, 王峰, 等. 适用于实用家蚕品种转基因的蚕卵滞育解除方法[J]. 蚕业科学, 2011, 37(1): 64-68. [15] 马三垣, 徐汉福, 段建平, 等. 家蚕转基因技术中若干因素对转基因效率的影响[J]. 昆虫学报, 2009, 52(6): 595-603. [16] 徐世清, 郑必平, 司马杨虎, 等. 家蚕滞育性卵盐酸处理的靶物质[J]. 昆虫学报, 2001, 44(1): 51-55. [17] 徐世清. 盐酸刺激活化家蚕滞育性卵的机理研究进展[J]. 江苏蚕业, 1991(3): 1-5. [18] KIM S E. Changes in eggshell permeability to oxygen during the early developmental stages in diapause eggs of Bombyx mori[J]. J Ins Physiol, 1987, 330(4): 229-235.
[19] GONG J, TIAN S, ZHOU X, et al. Transcriptional response of silkworm (Bombyx mori) eggs to O2 or HCl treatment[J]. Int J Mol Sci, 2016, 17: 1838.
[20] 龚竞, 田莎, 侯勇, 等. HCl和DMSO阻断滞育条件下桑蚕卵壳电镜观察[J]. 华南农业大学学报, 2017, 38(2): 1-5. [21] 徐卫华, 张元琪, 王盈, 等. 昆虫滞育的分子机理:Ⅰ:家蚕胚子发育期的温度条件与滞育激素基因表达[J]. 中国科学: C辑, 1998, 28(2): 154-159. [22] 赵林川, 时连根. 不同催青处理的二化性家蚕体内过氧化氢代谢[J]. 蚕业科学, 2006, 32(1): 52-57. -
