Fine-grained tomato disease recognition based on attention residual mechanism
-
摘要:目的
解决温室环境下细粒度番茄病害识别方法不足问题。
方法以早、晚期5种番茄病害叶片为研究对象，提出一种基于注意力与残差思想相结合的新型卷积神经网络模型ARNet。通过引入多层注意力模块，层次化抽取病害分类信息，解决早期病害部位分散、特征难以提取难题；为避免网络训练出现退化现象，构建残差模块有效融合高低阶特征,同时引入数据扩充技术以防止模型过拟合。
结果对44 295张早、晚期病害叶片数据集进行模型训练与测试的结果表明，与VGG16等现有模型相比，ARNet具有更好的分类表现，其平均识别准确率达到88.2%，显著高于其他模型。ARNet对早期病害识别准确率明显优于晚期病害，验证了注意力机制在提取细微区域特征上的有效性，且在训练过程中未发生过度抖动的状况。
结论本文提出的模型具有较强鲁棒性和较高稳定性，在实际应用中可为细粒度番茄病害智能诊断提供参考。
Abstract:ObjectiveTo solve the insufficient identification of fine-grained tomato diseases in greenhouse.
MethodTaking tomato leaves with five early or late diseases as research objects, we proposed a new convolutional neural network model ARNet based on the combination of attention and residual thought. A multi-layered attention module was introduced to solve the problem of early disease location dispersion and the difficulty of feature extraction by extracting hierarchically disease classification information. In order to avoid the degradation of network training, we constructed a residual module to effectively integrate high- and low-order features. Meantime, we introduced the data expansion technology to prevent model over-fitting.
ResultModel training and testing results of early and late disease leaf datasets with 44 295 pictures showed that ARNet has better classification performance with an average recognition accuracy of 88.2%, which was significantly higher than those of other existing models. In addition, the identification accuracy of ARNet for early disease was significantly better than that for late disease, which verified the effectiveness of attention mechanism in extracting fine region features, and there was no excessive jitter during training process.
ConclusionThis model proposed in this paper has strong robustness and high stability, and can provide a reference for intelligent diagnosis of fine-grained tomato diseases in practical application.
-
Keywords:
- fine-grained /
- attention mechanism /
- residual network /
- convolutional network /
- tomato leaf /
- disease recognition
-
病害问题是造成蔬菜品质下降，从而导致农民经济损失的主要原因之一，与日常经济活动关系密切[1-2]。番茄作为温室栽培主要作物之一，同样存在着病害问题。如何快速准确发现并识别番茄病害，从而采取相应防治措施，对保障作物生产、提高农民收入具有重要意义。不同病害在可见光波段虽呈现出某些症状，但病状信息复杂多变，往往需要经过专业训练的植保专家才能识别诊断[3]。随着机器视觉和模式识别等技术逐渐成熟，研究人员开始关注采用先进信息技术辅助识别番茄病害，基于机器视觉的番茄病害识别已取得较大进展。Mokhtar等[4]利用Gabor小波变换技术，结合具有交替核函数的支持向量机，提取番茄叶片图像相关特征，检测和识别其病害类型。Xie等[5]结合高光谱图像波长及图像自身纹理特征，对番茄早疫病、晚疫病进行识别。柴阿丽等[6]提取番茄叶片颜色、纹理及形状参数构建特征提取与判别模型，对其早疫病、晚疫病、叶霜病和棒孢叶斑病进行自动识别。基于计算机视觉的识别方法需针对特定番茄病害人工构建对应病害特征，而实际应用中的病害图像受光照条件及复杂背景等噪声扰动影响，其病害症状特征提取十分复杂，限制了上述方法的应用效果。随着深度学习的发展，卷积神经网络(Convolutional neural network, CNN)通过引入局部连接、权重共享、池化等操作，自动地训练网络抽取数据特征，并已在香蕉[7]、黄瓜[8]等作物病害识别上取得较大进展。在番茄病害识别领域，Durmus等[9]利用AlexNet与SqueezeNet卷积网络对包括健康图像在内的10类番茄叶片进行训练测试。Fuentes等[10]结合VGG等深度特征提取器，构建基于区域的卷积神经网络、基于区域的全卷积网络及单镜头多盒检测器训练端到端系统，对9种番茄病害进行识别。Brahimi等[11]验证深层卷积网络性能优于浅层网络，并得出使用预训练权重初始化模型参数能提升模型性能的结论，在此基础上对9种番茄病害区域进行鉴定。上述研究工作仅停留在将各个变种深度卷积网络用于粗粒度番茄病害分类，并未关注病害的发生时期。实际生产中，同一病害的早晚期图像呈现不同特点，若在病害发生的早期对其进行准确识别并采取相应防治措施能极大地降低病害带来的损失。然而，早期病害发生部位较为隐蔽且感染区域面积也偏小，其占据整幅图像像素比重较低。因此，利用深度卷积网络有效抽取早、晚期番茄病害特征，进行细粒度病害识别问题仍有待解决。
相较于以往方法对全部信息进行处理，注意力机制在处理信息时只会将注意力集中在部分显著或者感兴趣的信息上，并针对不同信息分配不同权重，从而滤除不重要的信息、提升处理效率与模型效果，注意力机制已在自然语言处理[12-13]与图像分割领域[14]取得较大进展，但在图像分类领域仍处于探索阶段。Mnih等提出基于RNN(Recurrent neural network)的循环注意力模型(Recurrent attention model，RAM)，将注意力机制运用于图像分类任务中( https://arxiv.org/pdf/1406.6247.pdf)。Wang等[15]提出将基于注意力的残差学习引入图像分类领域，解决了前向过程中无法提取注意力的问题，并简化了模型结构，加速了模型训练。Fu等[16]将注意力机制用于细粒度图像分类任务中，使用每一层的上一层输出作为当前层的输入，从而形成尺度间循环，能够充分学习细粒度特征信息。注意力机制在图像分类领域已被证明能够有效提取细粒度的特征信息，但在细粒度病害分类问题中的应用仍有待研究。本文创新性地研究细粒度番茄病害识别问题，提出基于注意力与残差机制相结合的新型模型识别方法，对不同严重级别的5类病害进行训练及测试，以期为细粒度番茄病害智能诊断系统提供技术支持。
1. 材料与方法
1.1 数据采集及预处理
本文模型采用的数据集来自于2018全球AI挑战赛农作物病害数据集( https://challenger.ai/dataset/pdd2018)。首先，筛选其中与番茄相关图片以构建番茄病害数据集，筛选后数据集包含8 861幅图片，数据集中所有图片均是在自然光照条件下拍摄得到，且分辨率大小不等。每张图片中仅包含1片番茄叶片，且叶片占图片的主要位置。数据集包括番茄白粉病、早疫病、叶霉病、斑枯病和黄化曲叶病共5类病害。对于每种病害的样例进一步区分为早期和晚期2个级别，区分依据如下。
1)白粉病早、晚期症状：早期叶面出现褪绿色小点或白色霉点，散布于叶片不同区域；晚期褪绿色小点互相黏合为大小不等的不规则白色粉斑同时表面伴有白色絮状物。
2)早疫病早、晚期症状：早期叶部感染出现小黑点并慢慢扩大为同心轮纹斑，轮斑周边出现黄色或浅绿色晕轮；晚期茎部分枝处出现褐色至深褐色不规则圆形或椭圆形病斑，同时伴有灰黑色霉状物。
3)叶霜病早、晚期症状：早期叶片表面出现椭圆形或不规则形淡黄色病斑；晚期病斑发展为灰色或黑紫色的不规则形霉层，严重时叶片常出现干枯卷缩。
4)斑枯病早、晚期症状：早期叶片表面产生水渍状小斑，随着病情加重出现呈鱼眼状病斑且其周围散生许多黑色小点；晚期褐色病斑布满全叶，叶片逐渐枯黄。
5)黄化曲叶病早、晚期症状：早期叶片变小呈现褶皱簇状、叶部稍发黄且边缘上卷，叶厚脆硬；晚期症状加重，叶片明显发黄且边缘上卷严重，叶片明显增厚。
为获取模型有效输入，对数据集进行以下预处理:1)为降低运算量，提高模型运算速度，本文将图像统一调整为256×256(宽256像素，高256像素)，并对不足该像素的部分进行填充、对超出该像素尺寸的区域进行像素压缩；2)为丰富数据集，避免模型训练过拟合，提高模型泛化能力，对8 861张图片分别进行随机旋转角度(旋转的最大角度为30°)、随机水平或垂直平移(平移的最大距离为0.1×图像宽或高)、随机缩放、随机水平翻转等操作，通过引入轻微扰动来实现数据扩充，并对数据增强操作后出现的像素缺失部位采用邻近像素填充的方式进行补全。
1.2 病害识别模型
本文基于注意力机制与ResNet[17-19]残差网络提出注意力残差网络ARNet(Attention residual network)，用于番茄叶片的细粒度病害识别。该模型结构如图1a所示，其由注意力卷积块(Attention convolutional block，ACB)和残差卷积块(Residual convolutional block，RCB)构成。模型网络共包含5层，其中2~5层通过上述2类模块层叠构成，并使用上一层的输出作为下一层输入。其中，层内通过ACB块间相互连接构建深度网络结构以抽取多维图像特征信息，并采用最后一个ACB模块的输出作为RCB模块的输入；层间则通过RCB块的输出拼接ACB块的输出，以降低图像特征图大小。最终，模型采用2层全连接网络实现对输入病害图像的类别划分。ARNet中第2层卷积通道数为256，并随着网络层数的递增，卷积通道数翻倍，直至第5层达到2 048。
模型中的ACB注意力卷积模块结合注意力机制捕获丰富的语境关联，以解决图像分类问题，其具体操作如图1b所示。深层网络中有着丰富的语义信息，可用于引导浅层网络信息的选择，因而可得到更为精准的分辨率信息，ACB块可利用全局池化提供的信息作为指引引导选择浅层特征。具体经历以下3个阶段：1)浅层网络输入通过3次3×3卷积、批归一化以及激活函数操作获得中间层输出，经操作①将浅层输入与中间层输出叠加作为步骤2)输入；2)对1)结果经全局池化与2步1×1卷积、批归一化以及Relu与Sigmoid激活函数操作，得到中间层输出权重信息，经操作②将权重信息与浅层输入相乘得到加权后的浅层输入信息；3)最后经操作③将中间层输出与步骤2)的结果叠加，得到ACB模块输出。
此外，本文模型基于ResNet残差网络构建了RCB残差卷积模块。随着卷积神经网络深度的增加，模型的学习存在退化问题，即准确率在训练集上出现饱和甚至下降的现象。为解决上述问题，本文结合文献[17-19]提出残差网络，以保证在增加网络层数的同时提升网络性能，其具体结构如图1c部分所示，该模块在传统网络结构基础上增加跳跃信息。图2展示了传统深层网络与加入残差单元深层网络间的操作差别。其中，图2a表示简单深层网络的操作，其仅仅将卷积、批归一化以及激活函数操作进行简单堆叠；图2b的残差卷积模块对输入信息进行了2路卷积操作，左路卷积操作等同于传统深层网络，而右路卷积块为另一浅层网络，并最终叠加2路卷积输出信息后经过Relu激活函数生成当前残差卷积模块的输出。
![]()
图 2 RCB模块引入前后对照操作Figure 2. The control operations before and after introduction of RCB module本文残差卷积模块可由式(1)和式(2)表示：
$${l_i} = G\left( {{L_i}} \right) + F\left( {{L_i},{W_i}} \right)\text{，}$$ (1) $${L_{i + 1}} = f\left( {{l_i}} \right)\text{。}$$ (2) 式中，
${L_i}$ 与${L_{i + 1}}$ 表示残差模块的输入与输出，$G\left( {{L_i}} \right)$ 表示对输入${L_i}$ 的恒等映射，即图2b中的右路卷积操作。通常情况下$G\left( {{L_i}} \right)$ 等于${L_i}$ ，本文RCB模块中将其设为对输入${L_i}$ 进行1次3×3卷积操作的结果，$F\left( \bullet \right)$ 表示常规卷积操作，${W_i}$ 表示卷积操作中的卷积核权重参数，${l_i}$ 表示残差操作后未经激活函数处理的输出内容，$f\left( \bullet \right)$ 表示激活函数，本文选取Relu函数。一般状态下，RCB块同时更新
${W_i}$ 与$G\left( {{L_i}} \right)$ 参数。而当学习已经达到较饱和状态时，学习目的转化为仅对$G\left( {{L_i}} \right)$ 恒等映射权重的学习，使输入${L_i}$ 近似转化为输出${L_{i + 1}}$ ，以保证后续层不会因为当前层的存在而造成精度的下降。该残差式跳跃结构使得某一层的输出能够直接跨过中间几层作为后面某一层的输入，解决了叠加多层网络的学习退化问题，同时降低了模型的分类错误率。1.3 模型评价指标
本文采用图像分类领域公认的平均准确率
$\left( {\overline A } \right)$ 评价指标评估模型分类结果，其定义如式(3)所示[20]：$$ {\overline A } {\rm{ = }}\frac{1}{{{n_c}}}\sum\limits_{i = 1}^{{n_c}} {\frac{{{n_{ii}}}}{{{n_i}}}} \text{，}$$ (3) 式中，
${n_c}$ 表示样本类别总数，本文取10；i为类别标签，本文取1~10；${n_i}$ 表示类别为i的样本总数；${n_{ii}}$ 表示类别i正确预测为第i类的样本总数。1.4 试验参数设置
本文将数据集分为训练集、验证集和测试集3个部分，为避免内存溢出，采取批训练方式对ARNet模型与VGG16( https://arxiv.org/pdf/1409.1556.pdf)、InceptionV3[21]、Xception[22]、MobileNetV2[23]、ResNet34在训练集和验证集进行对比试验。每个批次分别训练16张图片，而验证集批大小与训练集批大小一致。本文设置迭代轮数为50，并采用Keras中多分类对数损失函数(Categorical_crossentropy)作为代价函数。为解决反向传播过程中梯度消失和爆炸问题，引入批规范化(Batch normalization)，对网络隐藏层输入进行标准化。为加快模型收敛速度以获得最优模型参数，本文同时迁移学习已训练好的部分模型参数作为对应模型初始权重值。此外，为防止过拟合，引入Keras中的早停(Early stopping)机制，本文设置当验证集的损失在最近10迭代过程中不再减小时停止训练。为提高调参效率，本文采用自适应矩阵估计算法(Adaptive moment estimation, Adam)( https://arxiv.org/pdf/1412.6980.pdf)优化模型，其初始学习率设置为0.001。为自动修改学习率，引入Keras的学习率调度器(Reduce LR on plateau)，本文设置当验证集的损失函数值在5轮迭代过程中均未降低时，将学习率降低到当前学习率的0.9倍。为保存最优模型参数，每轮迭代完成之后，通过观察验证集损失函数值是否降低以决定是否保存当前模型。最终将保存的模型结构及参数用于测试集病害图片类别预测。
2. 结果与分析
2.1 番茄病害数据集及预处理结果
筛选后得到的番茄病害数据集包含8 861幅图片，番茄叶片5种病害早、晚期的病害分类具体分布如图3所示。由图3可见，各类别的样本数目分布不均衡，这可能导致训练模型时对于不同类别存在偏差。本文构建的数据集能够进一步检测模型的训练稳定性。数据集经“1.1”中2步预处理后，最终扩充为44 295幅图片，图4为部分数据预处理结果。按照8∶1∶1的比例随机将其分为训练集、验证集与测试集，其中，训练集大小为35 436幅、验证集大小为4 429幅、测试集大小为4 430幅。
![]()
图 3 番茄病害初始数据集分布1：早期白粉病；2：晚期白粉病；3：早期早疫病；4：晚期早疫病；5：早期叶霉病；6：晚期叶霉病；7：早期斑枯病；8：晚期斑枯病；9：早期黄化曲叶病；10：晚期黄化曲叶病Figure 3. The distribution of initial dataset for tomato disease1: Early powdery mildew; 2: Later powdery mildew; 3: Early early blight; 4: Later early blight; 5: Early leaf frost disease; 6: Later leaf frost disease; 7: Early spot blight; 8: Later spot blight; 9: Early yellow flower curly leaf disease; 10: Later yellow flower curly leaf disease2.2 模型不同层ACB模块可视化
可视化ARNet模型不同层ACB模块所获取的注意力信息如图5所示。图5a和5b分别表示晚期早疫病、晚期叶霜病2类病害图片在ARNet模型不同层级ACB模块的输出热度图。其中，每类图片的第1行表示输出热度、第2行展示热度在原图上的叠加，从左至右依次为第2层、第3层、第4层和第5层最后一个ACB模块的输出。从图5可看出，在引入注意力机制后，ACB模块均能较为准确地提取每类病害的关键特征；虽然浅层ACB模块提取到的特征较为分散，不足以作为类别划分依据，但深层能够提取更为集中的特征，其颜色也更近于红色，表示对应部位对最终分类决策贡献更大。
![]()
图 5 各层最后ACB模块热力图输出Figure 5. The thermodynamic diagram output of final ACB module at each layer2.3 模型分类的准确率
不同模型采用相同的试验参数；为加快模型收敛速度，VGG16、InceptionV3和Xception这3种模型分别迁移已经在ImageNet[24]上训练好的参数，作为对应模型的初始化权重值，并在训练过程中固定除最后全连接层外的其余层；而MobileNetV2、ResNet34和ARNet这3种模型均采用Glorot均匀分布方法初始化权重参数。
表1展示了测试集中每种病害类别在不同模型上的预测准确率，其中，最后一行表示在整个测试集上的准确率。表1的结果表明：1)本文提出的ARNet模型对早、晚期5种番茄病害均能取得最好的分类准确率。与其他5种模型相比，ARNet模型的分类准确率提高了3.2%~12.9%；具体到单个类别上，ARNet模型在早期白粉病类别上性能优势最大。2)ARNet模型对早期病害类别识别准确率优势明显高于晚期病害。其在除早期黄化曲叶病外的其余所有早期病害类别上均能取得最优分类性能，这是因为即使早期病害部位隐蔽、辨识度低，但ARNet模型中的ACB模块仍然能够在训练中分层自学习注意力信息，对有效病害特征区域赋予较高权重，RCB模块则能够将低层获取到的病害特征通过跳跃机制有效传入高层，引导高层进行特征选择，进而充分提取出细微关键病害特征，极大地提升模型在病害特征不明显时的识别能力。此外，在早期黄化曲叶病上虽然未能取得最佳效果，但也能得到有竞争力的分类准确率，仅仅比最优模型低0.4个百分点。
表 1 不同模型对番茄病害的分类准确率1)Table 1. Classification accuracy of tomato diseases by different models病害 Disease 时期 Stage VGG16 InceptionV3 Xception MobileNetV2 ResNet34 ARNet 白粉病 Powdery mildew 早期 Early 0.176 0.191 0.197 0.521 0.521 0.638 晚期 Late $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.996}}$ 0.978 0.972 0.939 0.967 0.967 早疫病 Early blight 早期 Early 0.647 0.571 0.541 0.797 0.872 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.940}}$ 晚期 Late $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.909}}$ 0.683 0.706 0.794 0.833 0.865 叶霜病 Leaf frost disease 早期 Early 0.734 0.814 0.824 0.830 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.920}}$ $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.920}}$ 晚期 Late 0.773 0.432 0.492 0.589 0.627 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.843}}$ 斑枯病 Spot blight 早期 Early 0.573 0.300 0.496 0.712 0.838 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.888}}$ 晚期 Late 0.938 0.913 0.825 0.877 0.931 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.948}}$ 黄化曲叶病
Yellow flower Curly leaf disease早期 Early 0.715 0.693 0.713 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.830}}$ $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.830}}$ 0.826 晚期 Late $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.911}}$ 0.868 0.855 0.804 0.856 0.887 平均值 Average 0.817 0.753 0.758 0.807 0.850 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.882}}$ 1)加框数据表示对应列模型在对应行病害中的最佳准确率
1)Framed data indicated the best accuracy of corresponding column model in the corresponding row disease2.4 模型稳定性
图6展示了各模型在50轮迭代过程中验证集上准确率与损失函数变化情况。图6的结果表明，不同模型在迭代过程中验证准确率变化呈现不同特点。除ARNet外的5种模型在训练过程中均触发了EarlyStopping机制，即出现连续10轮迭代中准确率虽仍在提升但损失函数值未下降现象。具体来讲，VGG16、InceptionV3以及Xception均在第12轮迭代时触发该机制，而MobileNetV2以及ResNet34分别在第16和18轮触发。且这5种模型在中途部分迭代过程中其准确率均出现抖动现象，而对于ARNet模型，虽在初始迭代时其验证准确率较低，但随着训练的深入，准确率一直呈现上升趋势，且在第37轮超越了其余5种模型的最大准确率，说明ARNet模型相较于其他对比模型具有较高稳定性，能够稳步提升模型准确率。这得益于其网络结构中ACB模块的存在，通过对整幅图片的不同位置引入注意力，可以使得模型尽量减少不必要区域特征的学习，增大有效病害部位对分类决策的贡献，滤除噪声区域，避免过多学习训练集上无用特征而出现验证集准确率下降现象。综合对比准确率与损失函数变化图可得，训练过程中即使验证准确率仍处于上升态势，但验证损失函数却可能出现不减反增的现象，此时模型发生过拟合。这种现象容易出现在迁移大数据集上已训练好的权重参数的模型上，如图6中前3种模型，说明迁移学习权重值仅仅能加速对应模型的收敛速度，但对模型准确率提升贡献度不大。这主要是因为深度卷积网络通过训练可获得分层特征表达，模型低层能够获取诸如边缘、颜色等低级语义特征，而这些特征在不同任务中是不变的，因而可通过将在大数据集上训练好的模型参数迁移至新模型，进而优化模型学习效率，不至于使模型从零开始学习，从而加速收敛。但这也只是将大量共性特征有效迁移过来，而未能获取特定任务数据集的独特特征，因而对其预测准确率的贡献度并不会很大。
![]()
图 6 不同模型迭代过程中验证集准确率与损失函数变化Figure 6. The changes of verification set accuracy and loss function in the iterative process of different models2.5 模型预测的结果
为进一步观察各模型在预测集上的表现，本文可视化展示了VGG16、ResNet34和ARNet这3种模型在测试集上的混淆矩阵。如图7所示，图中每列代表预测类别，其总数表示该类别的预测数据；每行表示数据的真实类别，其总数表示属于该类别的真实数据；行列交叉处的数值表示数据被预测为对应行类别的数目，而对角线所处位置处的值为预测正确的结果总和。图7的结果表明：3种模型在不同类别病害分类上表现差异较大。VGG16模型能够在晚期黄化曲叶病类别上取得最佳准确率，但对早期白粉病类别预测效果最差，甚至出现预测正确的数目远远小于错误的情况。而ARNet的预测效果最理想，在同类别预测中效果均不逊于其他2种模型。对于早、晚期相同病害预测时，容易出现预测类别正确，但病害时期预测错误的情况，即早期病害被预测成晚期或者相反。这是因为不同时期的同一病害，其在图像上存在共性特征且病害的严重程度不存在统一的标准，无法明确早期与晚期间的界限，若现实中仅仅只是识别某种病害类别而不区分其病害时期，3种模型分类准确率均较高，且ARNet模型最高，准确率达到99.26%，说明ARNet模型同样可为粗粒度番茄病害识别提供参考。
![]()
图 7 3种模型测试集混淆矩阵行号1~10分别表示早期白粉病、晚期白粉病、早期早疫病、晚期早疫病、早期叶霜病、晚期叶霜病、早期斑枯病、晚期斑枯病、早期黄化曲叶病以及晚期黄化曲叶病，列号1~10类别与其对应对应编号的行号类别一致Figure 7. The confusion matrixes of test sets of three modelsLine numbers 1 to 10 indicate early powdery mildew, later powdery mildew, early early blight, later early blight, early leaf frost disease, later leaf frost disease, early spot blight, later spot blight, early yellow flower curl leaf disease, and in the case of later yellow flower curl leaf disease, the column numbers 1 to 10 are consistent with the row number category corresponding to the corresponding number3. 结论
本文基于注意力与残差机制构建ARNet模型对番茄病害进行细粒度识别，并将其与VGG16、InceptionV3、Xception、MobileNetV2、ResNet34等5种模型进行对比，就其在分类准确率以及模型预测等方面进行详细分析，得出以下结论：
1) ARNet可以较好地自动提取病害的关键特征，具有较高的分类性能，平均识别准确率达到88.2%，比其他模型提高了3.2~12.9个百分点，且在早期白粉病类别上性能优势最大，预测准确率达63%以上；
2) ARNet模型对早期病害类别识别准确率优势明显高于晚期病害，说明ARNet模型可用于对早期病害进行高精度识别，便于及早发现番茄病害以采取防治措施；
3) 虽然通过数据扩充在一定程度上破坏了原始数据集的样本分布，但ARNet在迭代过程中能在提高验证准确率的同时避免过拟合现象的发生，且未发生过度抖动的状况，说明ARNet模型具有较强鲁棒性和较高稳定性。
4) 对于不同时期同种病害预测时，容易出现病害类别预测正确但病害时期预测错误的情况；但如果仅关注病害类别而不考虑其发生时期，则ARNet准确率更高，可为粗粒度番茄病害识别提供参考。
目前模型在训练中通过数据扩充方式引入大量模拟数据，且局限于背景简单、病害单一的番茄病害叶片图像，不能充分识别同一叶片上的多种病害。今后应进一步丰富番茄病害图像数据集，以充分提取病害症状的多尺度、多维度特征，并建立端到端识别模型，进一步提升模型的识别准确率与实用性。
-
![]()
图 2 RCB模块引入前后对照操作
Figure 2. The control operations before and after introduction of RCB module
![]()

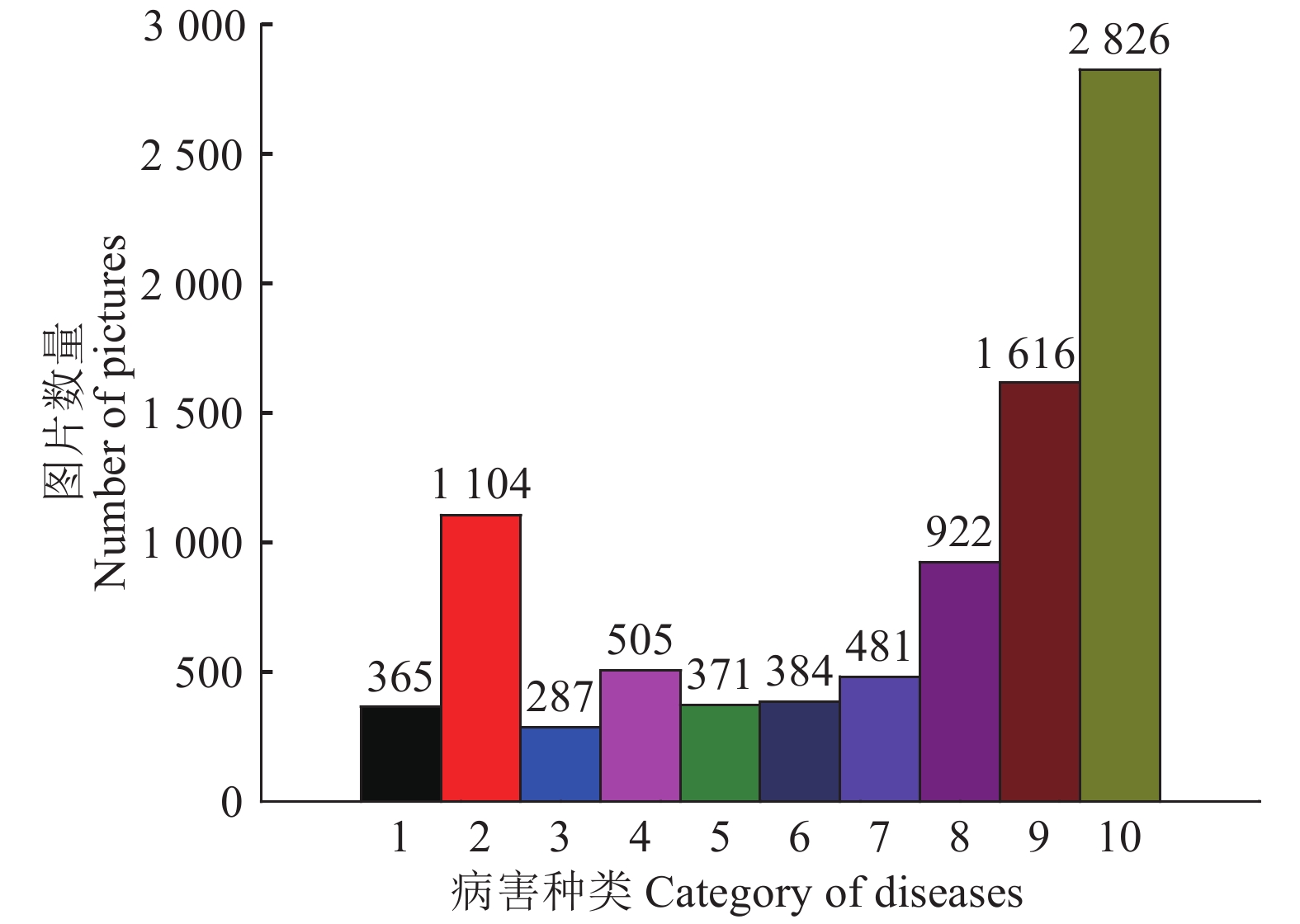

图 3 番茄病害初始数据集分布
1：早期白粉病；2：晚期白粉病；3：早期早疫病；4：晚期早疫病；5：早期叶霉病；6：晚期叶霉病；7：早期斑枯病；8：晚期斑枯病；9：早期黄化曲叶病；10：晚期黄化曲叶病
Figure 3. The distribution of initial dataset for tomato disease
1: Early powdery mildew; 2: Later powdery mildew; 3: Early early blight; 4: Later early blight; 5: Early leaf frost disease; 6: Later leaf frost disease; 7: Early spot blight; 8: Later spot blight; 9: Early yellow flower curly leaf disease; 10: Later yellow flower curly leaf disease
![]()
图 5 各层最后ACB模块热力图输出
Figure 5. The thermodynamic diagram output of final ACB module at each layer
![]()
图 6 不同模型迭代过程中验证集准确率与损失函数变化
Figure 6. The changes of verification set accuracy and loss function in the iterative process of different models
![]()
图 7 3种模型测试集混淆矩阵
行号1~10分别表示早期白粉病、晚期白粉病、早期早疫病、晚期早疫病、早期叶霜病、晚期叶霜病、早期斑枯病、晚期斑枯病、早期黄化曲叶病以及晚期黄化曲叶病，列号1~10类别与其对应对应编号的行号类别一致
Figure 7. The confusion matrixes of test sets of three models
Line numbers 1 to 10 indicate early powdery mildew, later powdery mildew, early early blight, later early blight, early leaf frost disease, later leaf frost disease, early spot blight, later spot blight, early yellow flower curl leaf disease, and in the case of later yellow flower curl leaf disease, the column numbers 1 to 10 are consistent with the row number category corresponding to the corresponding number
表 1 不同模型对番茄病害的分类准确率1)
Table 1 Classification accuracy of tomato diseases by different models
病害 Disease 时期 Stage VGG16 InceptionV3 Xception MobileNetV2 ResNet34 ARNet 白粉病 Powdery mildew 早期 Early 0.176 0.191 0.197 0.521 0.521 0.638 晚期 Late $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.996}}$ 0.978 0.972 0.939 0.967 0.967 早疫病 Early blight 早期 Early 0.647 0.571 0.541 0.797 0.872 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.940}}$ 晚期 Late $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.909}}$ 0.683 0.706 0.794 0.833 0.865 叶霜病 Leaf frost disease 早期 Early 0.734 0.814 0.824 0.830 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.920}}$ $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.920}}$ 晚期 Late 0.773 0.432 0.492 0.589 0.627 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.843}}$ 斑枯病 Spot blight 早期 Early 0.573 0.300 0.496 0.712 0.838 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.888}}$ 晚期 Late 0.938 0.913 0.825 0.877 0.931 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.948}}$ 黄化曲叶病
Yellow flower Curly leaf disease早期 Early 0.715 0.693 0.713 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.830}}$ $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.830}}$ 0.826 晚期 Late $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.911}}$ 0.868 0.855 0.804 0.856 0.887 平均值 Average 0.817 0.753 0.758 0.807 0.850 $ \setlength{\fboxsep}{0.1cm} \fbox{\bf {0.882}}$ 1)加框数据表示对应列模型在对应行病害中的最佳准确率
1)Framed data indicated the best accuracy of corresponding column model in the corresponding row disease
