Optimization of drying process for Lentinus edodes by combing heat pump with vacuum
-
摘要:目的
降低加工成本、保证干制香菇的品质。
方法在单因素试验基础上运用Box-Behnken Design(BBD)方法设计优化试验，研究热泵温度(A)、真空度(B)和转换点含水率(C)对单位能耗、感官评分、复水比和硬度的影响，推导多项式回归模型，优化联合干燥工艺条件，并与单一热泵干燥，单一真空干燥相比较。
结果确定了最佳联合干燥工艺：热泵温度49 ℃，真空度110 Pa，转换点含水率(w)56%。在此条件下实测得单位能耗345.01 kJ·g–1、感官评分8.3、复水比2.72、硬度3.61 N；与预测值相近，相对误差分别为0.19%、3.61%、1.47%和1.66%。联合干燥的单位能耗比真空干燥减少37.69%，但高于热泵干燥；其感官评分和复水比与真空干燥相近，高于热泵干燥；其硬度略大于真空干燥，小于热泵干燥。
结论热泵干燥和真空干燥相结合，得到能耗低、质量好的干制香菇，解决了热泵干燥品质不佳、真空干燥能耗高等问题，可为香菇的热泵–真空联合干燥提供理论依据。
Abstract:ObjectiveTo reduce the cost of processing, and obtain high quality dried Lentinus edodes.
MethodOn the basis of single-factor experiment, Box-Behnken Design (BBD) was used to study the effects of heat pump temperature(A), vacuum degree(B) and conversion point moisture content(C) on unit energy consumption, sense judgment, rehydration ratio and hardness. We deduced a multinomial regression model, optimized the combined drying technology and compared with single heat pump drying and single vacuum drying.
ResultThe optimal parameters were obtained as follows: The heat pump temperature was 49 ℃, the vacuum degree was 110 Pa, and the conversion point moisture content was 56%. Under these conditions, the tested unit energy consumption was 345.01 kJ·g–1, the sense judgment was 8.3, the rehydration ratio was 2.72, and the hardness was 3.61 N, which were close to the predicted values. The relative errors were 0.19%, 3.61%, 1.47% and 1.66% respectively. The unit energy consumption of combined drying was 37.69% less than that of vacuum drying and higher than that of heat pump drying. The sense judgment and rehydration ratio of combined drying were close to those of single vacuum drying and higher than those of heat pump drying. The hardness was slightly larger than that of vacuum drying and less than that of heat pump drying.
ConclusionThe method combining heat pump drying and vacuum drying obtained dried L. edodes with low energy consumption and good quality. It solves the poor quality in heat pump drying and high energy consumption in vacuum drying. This study can provide a theoretical basis for heat pump-vacuum combined drying of L. edodes.
-
Keywords:
- Lentinus edodes /
- unit energy consumption /
- heat pump drying /
- vacuum drying /
- combined drying /
- optimization
-
精卵发生特异碱性螺旋环螺旋转录因子(Spermatogenesis and oogenesis specific basic helix-loop-helix transcription factor, Sohlh1)是一种主要在睾丸和卵巢中表达的组织特异性基因，能够调控精子和卵子的发生[1]。公鼠睾丸中Sohlh1的mRNA最早可在胚胎发育12.5 d时检测到，在胚胎发育15.5 d时通过免疫组化检测到了SOHLH1蛋白，免疫荧光试验进一步证实SOHLH1蛋白在精原细胞中的特异性表达[1]。母鼠卵巢中Sohlh1的mRNA最早可在胚胎发育13.5 d时卵细胞进入减数分裂Ⅰ期检测到，蛋白则在胚胎发育15.5 d时检测到，在卵母细胞中SOHLH1蛋白同时存在于细胞核和细胞质中[2]。研究表明，Sohlh1可能被视为原发性卵巢功能不全的调控基因[3]，非梗阻性无精子症也与Sohlh1基因的突变有关[4]。Sohlh1在生殖发育中更多的调控机制有待于进一步研究，以往的研究显示Sohoh1作为生殖细胞特异表达基因，其启动子被广泛应用于生殖细胞特异表达启动子，敲除此基因则被广泛应用到生殖发育障碍动物模型中。
作为一种理想的基因编辑技术，CRISPR/Cas9技术在模式动物制备[5-6]、遗传疾病治疗[7-9]、癌症研究[10-11]等多个领域得到了广泛的应用。但CRISPR/Cas9系统存在脱靶问题[12]，效率受影响，Slaymaker等[13]把3个带正电荷的氨基酸突变为非极性的氨基酸，大大降低了CRISPR/Cas9系统的“脱靶”切割，使其效率显著提高。除基因编辑技术外，慢病毒转基因法以其稳定、高效整合的优势，也常常被应用在转基因细胞和动物生产中。
四环素诱导表达系统因高效、可控和低渗漏等优点深受研究者喜爱。四环素调控系统中的Tet-on系统又称四环素开启系统，指只有在诱导剂四环素或其衍生物强力霉素存在的条件下，rtTA蛋白才能结合到Tet应答元件(Tet-responsive element, TRE)序列上产生激活作用，使插入的目的基因进行表达[14-18]。这种安全可调控的特点极大地方便了目的基因多方面的研究[19]。利用Tet-on系统能够对目的基因时空表达进行调控的特点，本研究将CRISPR/Cas9系统与Tet-on系统相结合，通过条件性地对Sohlh1基因进行敲除，达到构建可诱导型Sohlh1基因敲除细胞系的目的，以此细胞系建立的克隆猪生殖模型，将有助于Sohlh1基因功能、生殖细胞发育以及人类生殖障碍等问题的研究。
1. 材料与方法
1.1 供试材料
1.1.1 试验动物组织
仔猪睾丸组织和30 d胎龄猪胎儿采自广东温氏集团水台原种猪场。
1.1.2 质粒和细胞株
pLV-sgRNA(#50662)质粒、pGL3-GFP质粒购于Addgene公司；低脱靶优化慢病毒载体PCW-eSpCas9(1.1)(含Tet-on系统)、稳转Cas9蛋白猪胎儿成纤维细胞(Porcine fetal fibroblast, PFF)系、慢病毒包装质粒psPAX2、pMD2.G由国家生猪种业工程技术研究中心保存；293FT细胞株购于ATCC公司。
1.1.3 主要试剂
pMD™18-T Vector Cloning Kit购自TaKaRa公司；感受态细胞Escherichia coli Stbl3和DH5α、TransScript II One-Step gDNA Removal and cDNA Synthesis SuperMix(AT311)、质粒提取试剂盒购自全式金生物公司；SpeⅠ、EcoRⅠ、XhoⅠ、NheⅠ等限制性内切酶购于Thermo公司；ClonExpress® MultiS One Step Cloning Kit购自南京诺唯赞公司；GML-PC慢病毒浓缩试剂盒、HG-Trans293™transfection reagent、LipofectamineTM 2000、Attractene Transfection Reagent购自上海吉满生物公司；灭稻瘟菌素、嘌呤霉素购自Sigma公司；动物组织总RNA提取试剂盒、细胞基因组提取试剂盒购自天根生化公司；凝胶回收试剂盒购自Magen公司；全蛋白提取试剂盒购自凯基公司。
1.2 方法
1.2.1 PFF细胞的获取
取纯种杜洛克公猪30 d胎龄的胎儿，用含有双抗的PBS缓冲液清洗，75%(φ)乙醇溶液消毒全身，在超净台内去除头、尾、四肢、心脏及其他脏器，双抗液再次清洗后，于培养皿中用眼科剪将胚胎充分剪碎，使组织块直径小于1 mm；随后加入37 ℃预热的DMEM/F12培养液，转移混合液至卡式瓶，混合均匀并放入培养箱中培养，5 h后再加入适量含20%(φ)FBS的DMEM/F12培养液，24~48 h后观察组织块旁细胞生长状况。待长出的 PFF细胞达到足够密度时，进行细胞冻存。
1.2.2 PCW-eSpCas9(1.1)慢病毒载体侵染PFF细胞及检测
复苏保存的PFF细胞并进行培养，待细胞汇合度(细胞生长面积/孔板面积)达约80%时，用PCW-eSpCas9(1.1)慢病毒载体浓缩液侵染并放回培养箱中培养，12 h后换液为新鲜培养基继续培养。病毒侵染2 d后换用含有1 μg/mL嘌呤霉素的完全培养基继续培养，每天换液，筛选大约2周，待细胞稳定生长，一部分进行冻存；另外一部分加入强力霉素(Dox)进行诱导，最后收集诱导组、未诱导组细胞进行RT-PCR和Western-blot检测。
1.2.3 pLV-sgRNA载体的改造及验证
以pLV-sgRNA(#50662)质粒和pGL3-GFP质粒为模板，融合PCR得到2A-GFP片段。再用SpeⅠ和EcoRⅠ双酶切pLV-sgRNA质粒，得其线性化片段。随后将2A-GFP片段与pLV-sgRNA线性化片段进行连接(步骤见One Step Cloning Kit连接试剂盒说明书)，产物转化感受态细胞Stbl3，挑取单菌落至含有氨苄青霉素的LB培养液中培养12 h，菌液PCR鉴定，反应程序为：94 ℃预变性5 min；94 ℃变性30 s、60 ℃退火30 s、72 ℃延伸1 min，32个循环；72 ℃延伸10 min。将阳性质粒送生工测序。最后根据LipofectamineTM 2000转染手册将测序正确的改造载体转入293FT细胞进行荧光检测。
1.2.4 猪Sohlh1基因的扩增及靶位点预测
依据动物组织总RNA提取试剂盒说明书抽提仔猪睾丸组织RNA，按反转录试剂盒要求进行反转录；根据NCBI数据库记录的猪Sohlh1基因序列，使用Primer Premier 5.0软件设计Sohlh1扩增引物(Sohlh1-F：ATGGCGTCCGGGGCTCCCGAG；Sohlh1-R：TCAGTAGGCAAAGAAGTCAG)，以cDNA为模板，进行Sohlh1基因的PCR扩增，胶回收DNA片段进行T-A克隆、连接pMD™18-T载体、转化DH5α感受态细胞、菌液PCR鉴定，选取阳性菌测序，将结果在NCBI数据库中进行比对。最后把测序所得猪Sohlh1基因CDs区输入sgRNA Designer软件( http://www.broadinstitute.org/rnai/public/analysis-tools/sgrna-design)，根据评分和所在外显子区域选出合适的靶基因位点。
1.2.5 pLV-sgRNA-2A-GFP特异性载体的构建及慢病毒包装
以PCR扩增的人U6启动子片段和含有靶位点的sgRNA片段为模板，融合PCR得到U6-sgRNA瞬时表达载体，用无血清培养基稀释后，加入转染试剂Attractene Transfection Reagent，形成核酸−转染试剂复合物。将复合物转染已筛选并验证表达Cas9蛋白的PFF细胞，于48~72 h收集细胞进行基因组提取及PCR扩增，引物为F-S3gS4g、R-S5gS6g(表1)，随后对敲除基因片段进行分子克隆操作(同“1.2.4”)，测序鉴定，进行敲除活性分析。根据Sohlh1基因靶位点敲除分析结果，选取目标靶点构建pLV-sgRNA-2A-GFP特异性载体：用XhoⅠ和NheⅠ酶切已构建好的pLV-sgRNA-2A-GFP质粒，得其线性化载体并与U6-sgRNA瞬时表达载体进行连接，产物转化Stabl3感受态细胞，分子克隆步骤同“1.2.4”，阳性质粒送生工测序比对。
表 1 Sohlh1基因敲除鉴定引物Table 1. Primers for Sohlh1 gene knockout identification引物名称
Primer name引物序列(5′→ 3′)
Primer sequence产物长度/bp
Product lengthF-S3gS4g AGAGGGATGAGGTAGGGC 404 R-S3gS4g TGCCCGACAGACACCACA F-S5gS6g CTTGGGGTCCTTCCGCCTGAGA 922 R-S5gS6g TGAAGACGGGAGGGCTGA 特异性载体的慢病毒包装检测：用Opti-DMEM稀释混合好的DNA(穿梭质粒、psPAX2和pMD2.G质量比为2∶2∶1)，加入转染试剂HG-Trans293TM transfection reagent，然后转入293FT细胞中，于37 ℃、CO2体积分数为5%的培养箱内培养，分别在48和72 h后收集病毒上清液，用GML-PC慢病毒浓缩试剂盒进行浓缩。用1 mL浓缩液和1 μL终浓度为10 μg/mL 的Polybrene共同侵染293FT细胞，48 h后显微镜观察荧光表达情况。
1.2.6 筛选细胞系阳性比例鉴定
用上述pLV-sgRNA-2A-GFP特异性慢病毒载体侵染稳转PCW-eSpCas9(1.1)基因PFF细胞(图1)，3~4 d后换用含3 μg/mL的灭稻瘟菌素、15%(φ)血清的新鲜培养基培养。每2~3 d用含有抗生素的新鲜培养基换液并随时观察细胞荧光表达情况，一段时间以后待大部分细胞都有荧光表达时，停止药物筛选。培养药物筛选的PFF阳性细胞至80%的细胞汇合度，更换含有Dox的完全培养液继续培养，3 d后收集细胞，抽提基因组，进行PCR扩增，引物为F-S3gS4g、R-S3gS4g(表1)，分子克隆步骤同“1.2.4”，最后将阳性菌送生工测序并统计样品敲除效率。
![]()
图 1 sgRNA与Sohlh1基因靶向结合示意图图中黑色虚线段表示PCW-eSpCas9(1.1)载体、pLV-sgRNA-2A-GFP载体各自包含的基因片段；蓝色虚线箭头表示PCW-eSpCas9(1.1)基因稳转PFF细胞，黑色实线箭头1、2、3分别表示pLV-sgRNA-2A-GFP特异性慢病毒载体侵染PFF细胞、Cas9(1.1)-sgRNA蛋白−核酸复合体的形成以及Dox诱导后Sohlh1基因的切割Figure 1. Schematic diagram of targeted binding of sgRNA and Sohlh1 geneThe black dotted line in the figure shows the gene fragments contained in PCW-eSpCas9(1.1) vector and pLV-sgRNA-2A-GFP vector respectively；The blue dotted arrow indicates the stable PFF cell transformation of PCW-eSpCas9(1.1) gene, while the black solid arrow 1, 2 and 3 indicate the infection of bpLV-sgRNA-2A-GFP-specific lentivirus vector on PFF cells, the formation of Cas9(1.1) -sgRNA protein-nucleic acid complex and the cleavage of Sohlh1 gene after Dox induction respectively2. 结果与分析
2.1 转PCW-eSpCas9(1.1)基因细胞系的检测
慢病毒包装质粒PCW-eSpCas9(1.1)(图2)侵染PFF细胞，嘌呤霉素筛选得到细胞克隆团(图3)。Dox诱导转PCW-eSpCas9(1.1)基因PFF细胞系后进行RT-PCR检测，结果显示eSpCas9(1.1)基因只在诱导后的细胞中转录(图4)。Western-blot检测结果显示Dox诱导组细胞能够表达eSpCas9(1.1)蛋白，未诱导组细胞不表达该蛋白(图5)。综合以上结果，可以得出eSpCas9(1.1)基因已整合到PFF细胞基因组上并稳定表达。
![]()
图 2 优化后的低脱靶慢病毒载体PCW-eSpCas9(1.1)结构Figure 2. Structure of optimized low miss lentivirus vector PCW-eSpCas9(1.1)![]()
图 3 嘌呤霉素筛选的PCW-eSpCas9(1.1)基因阳性PFF细胞克隆团Figure 3. PCW-eSpCas9(1.1) gene positive PFF cell clones screened by purinomycin![]()
图 4 RT-PCR检测表达eSpCas9(1.1)基因细胞系+Dox表示经Dox诱导组，−Dox表示未经Dox诱导组Figure 4. Detection of cell line expressing eSpCas9(1.1) gene by RT-PCR+Dox means Dox-induced group, and −Dox means non-Dox-induced group![]()
图 5 Western-blot检测表达eSpCas9(1.1)蛋白细胞系+Dox表示经Dox诱导组，−Dox表示未经Dox诱导组Figure 5. Detection of cell line expressing eSpCas9(1.1) protein by Western-blot+Dox means Dox-induced group, and −Dox means non-Dox-induced group2.2 pLV-sgRNA载体的改造结果
融合PCR得到的2A-GFP片段与酶切pLV-sgRNA质粒后得到的片段(图6)进行连接、转化，阳性菌测序正确。重组质粒转染293FT细胞，转染后48 h荧光显微镜观察到带绿色荧光的细胞(图7)，表明pLV-sgRNA载体成功地改造为pLV-sgRNA-2A-GFP载体。
![]()
图 6 融合PCR扩增得到2A-GFP片段(A)和双酶切pLV-sgRNA载体得到的线性化片段(B)Figure 6. 2A-GFP fragment obtained by fusion PCR (A) and the linearized fragment obtained by double enzyme digestion of pLV-sgRNA vector (B)![]()
图 7 荧光显微镜检测pLV-sgRNA-2A-GFP质粒转染后的293FT细胞Figure 7. Detection of 293FT cells transfected with the pLV-sgRNA-2A-GFP plasmid by fluorescence microscopy2.3 猪Sohlh1基因测序及靶位点的选择
Lasergene软件比对PCR扩增后测序所得猪Sohlh1基因与NCBI数据库所报道的猪Sohlh1基因，结果表明两者序列基本一致，仅在起始密码子下游894 bp处有1个碱基不同(图8)，但是所编码的均为谷氨酸，对Sohlh1功能无影响。再通过软件预测Sohlh1基因CDs区全部的sgRNA位点，分析各位点的评分及所在的外显子区域，从中选择符合条件的4个靶位点(表2)。
表 2 Sohlh1基因靶点的预测与评分Table 2. Prediction and scoring of Sohlh1 gene targets靶点编号
Target site number靶位点序列
Target sequence线性
LinearsgRNA评分
sgRNA score3 TGGCGCCCAGTTCTGCTGCGAGG 正义 Sense 0.470226526704 4 CTCTCGCTGAGCACGTTCCGCGG 反义 Antisense 0.544904374542 5 GCCCTGCTCCCCCAGTTCGACGG 正义 Sense 0.713514505108 6 AGGTGCAGCAGACCTCGACGTGG 正义 Sense 0.529772952150 ![]()
图 8 PCR扩增猪Sohlh1基因与NCBI数据库对比图中红色方框内所示密码子gag或gaa编码的均为谷氨酸Figure 8. Comparison of pig Sohlh1 gene amplified by PCR with NCBI databaseThe glutamic acid encoded by codon gag or gaa is shown in the red box2.4 pLV-sgRNA-2A-GFP特异性载体的构建及慢病毒包装检测
PCR扩增出U6启动子与含有靶位点的sgRNA片段(图9A)，融合PCR得到U6-sgRNA瞬时表达载体(图9B)。为验证敲除效果，使用U6-sgRNA转染转Cas9基因PFF细胞，转染后48~72 h抽提基因组进行PCR扩增，得到1593 bp的敲除基因片段，经克隆、测序得到各靶位点的敲除情况(图10)。试验送样72个，有效结果中3、4、6号位点突变的样品数分别为17、16及14个，3、4号位点同时突变的为8个，5号位点均无突变，分析测序结果知3、4、6号靶位点有敲除活性，同时3、4号位点可形成同时断裂的切割，利于提高突变几率(图10)。XhoI与NheI双酶切pLV-sgRNA-2A-GFP质粒，产物大小为7807 bp(图9C)，与带有3、4号靶位点的U6-sgRNA载体连接，阳性菌测序正确。将pLV-sgRNA-2A-GFP特异性载体进行慢病毒包装，其浓缩液侵染293FT细胞，48 h后观察到293FT细胞的荧光表达，表明pLV-sgRNA-2A-GFP特异性载体慢病毒包装成功(图11)。
![]()
图 9 PCR检测pLV-sgRNA-2A-GFP特异性载体的构建图A中，3-1、4-1、5-1、6-1表示PCR分别扩增3、4、5、6号靶点得到的U6启动子单个片段, 3-2、4-2、5-2、6-2表示PCR扩增得到的含有3、4、5、6号靶点的sgRNA片段；图B中，3、4、5、6表示融合PCR构建的包含3、4、5、6号靶点的U6-sgRNA瞬时表达载体片段；图C中，1为质粒双酶切后的片段pLV-sgRNA-2A-GFPFigure 9. Construction of pLV-sgRNA-2A-GFP specific vector and PCR examinationIn figure A, 3-1, 4-1, 5-1 and 6-1 represent the single fragment of U6 promoter obtained by PCR amplification, 3-2, 4-2, 5-2 and 6-2 represent sgRNA fragments containing target sites obtained by PCR amplification；In figure B, 3, 4, 5 and 6 represent the transient expression vector fragment of U6-sgRNA constructed by fusion PCR; In figure C, 1 refers to the pLV-sgRNA-2A-GFP fragment of plasmid after double enzyme digestion![]()
图 10 不同靶位点敲除的序列分析A：3号靶位点敲除；B：4号靶位点敲除；C：6号靶位点敲除；D：3、4号靶位点同时敲除；红色方框内的是各靶位点序列对应位置，绿色方框内的是3、4号靶位点同时敲除断裂后形成的序列Figure 10. Sequence analysis of different target knockoutA: Knockout of target 3; B: Knockout of target 4; C: Knockout of target 6; D: Simultaneous knockout of targets 3 and 4; In the red box are the corresponding positions of each target sequence, and in the green box are the sequences formed after the simultaneous knockout and fracture of target 3 and 42.5 慢病毒侵染PFF细胞及阳性细胞筛选结果
稳转PCW-eSpCas9(1.1)基因PFF细胞进行pLV-sgRNA-2A-GFP特异性慢病毒载体侵染，灭稻瘟菌素筛选3 d左右细胞大量死亡。图12为药物筛选7、14、28 d荧光显微镜观察结果，可以看到28 d所筛选的细胞系有约90%以上的细胞表达了绿色荧光蛋白，表明此时pLV-sgRNA-2A-GFP特异性慢病毒载体侵染PFF细胞系筛选成功。在筛选成功的PFF细胞系中加入Dox诱导培养72 h，PCR扩增Sohlh1基因含有3、4号靶位点的片段，经分子克隆与测序，结果显示测序的20个菌液中，3号位点有突变的样品数为14个，突变率为70%，4号位点有突变的样品数为7个，突变率为35%，而3、4号位点同时发生移码突变的样品数为4个，突变率为20%，最终测得样品突变总数为17个，有敲除的样品比例达到85%。
![]()
图 11 特异性载体慢病毒浓缩液侵染293FT细胞荧光显微镜观察Figure 11. Fluorescence microscopy observation of 293FT cells infected by specific vector lentivirus concentrate![]()
图 12 药物筛选不同天数荧光显微镜观察Figure 12. Fluorescence microscopy observation on different days of drug screening3. 讨论与结论
生殖细胞特异性基因由于只在生殖细胞中表达，对于发育生物学研究显得十分重要。基因敲除试验证明Sohlh1基因在生殖细胞成熟过程中起着重要的作用[1-2]，成年Sohlh1(−/−)雌鼠卵巢的临床表型与人类卵巢早衰(Premature ovarian failure，POF)患者相似，而且雄性性腺机能衰退[20]等也与Sohlh1基因的突变有关。本研究选择Sohlh1为靶基因，通过软件预测Sohlh1基因CDs区全部的sgRNA位点，构建U6-sgRNA瞬时表达元件进行敲除效果的验证，测序得到各靶位点的敲除情况，成功地筛选到有敲除活性的靶位点，为研究敲除后Sohlh1基因的功能打下了基础。
本研究使用的Tet-on系统，它的调控元件为反式应答转录激活因子(Reverse tTA，rtTA)，在不加入诱导剂Dox时，rtTA不与表达目的基因的Tet应答元件(TRE)结合，无法启动目的基因表达，当加入Dox诱导后，rtTA结构改变，能够结合到TRE上，激活插入的目的基因表达。本研究利用已经优化好的低脱靶率慢病毒载体PCW-eSpCas9(1.1)(含Tet-on系统)，通过Tet-on系统与CRISPR/Cas9系统的紧密结合，使用构建好的pLV-sgRNA-2A-GFP特异性慢病毒载体侵染含有上述系统的PFF细胞，由Tet-on系统调控Cas9基因的表达，在试验中加入Dox诱导表达Cas9蛋白对Sohlh1基因进行切割，造成Sohlh1基因突变，测序结果显示有敲除样品的比例高达85%，成功地构建了可诱导型猪Sohlh1基因敲除细胞系。
猪在生理结构上与人类极为相似，包括胃肠道、肾脏、外神经、皮肤、内分泌系统、生殖系统等[21]，因此，猪可作为一种重要的大动物模型应用于预防和治疗药物的临床前试验[22]、人类疾病发病机制及功能基因组学研究[23-24]。但猪制备生殖疾病模型鲜有报道。本研究构建的敲除Sohlh1基因细胞系可用于后期条件性生殖细胞敲除猪模型的制备，为后期研究Sohlh1基因的功能和解决人类生殖疾病相关问题创造条件。
本研究通过改造和优化的慢病毒载体介导，利用Tet-on系统和CRISPR/Cas9系统成功制备了可诱导型Sohlh1基因敲除PFF细胞系,为研究Sohlh1基因的功能以及制备条件性敲除Sohlh1基因生殖模型猪储备了试验材料。
-
![]()
图 1 热泵温度对香菇单位能耗、感官评分、复水比和硬度的影响
各图中，柱子上方的不同小写字母表示差异显著 (P<0.05, Duncan’s法)
Figure 1. The influences of heat pump temperature on unit energy consumption, sensory score, rehydration ratio and hardness of Lentinus edodes
In each figure, different lowercase letters on the bars indicated significant difference (P<0.05, Duncan’s test)
![]()
图 2 真空度对香菇单位能耗、感官评分、复水比和硬度的影响
各图中，柱子上方的不同小写字母表示差异显著 (P<0.05, Duncan’s法)
Figure 2. The influences of vacuum degree on unit energy consumption, sensory score, rehydration ratio and hardness of Lentinus edodes
In each figure, different lowercase letters on the bars indicated significant difference (P<0.05, Duncan’s test)
![]()

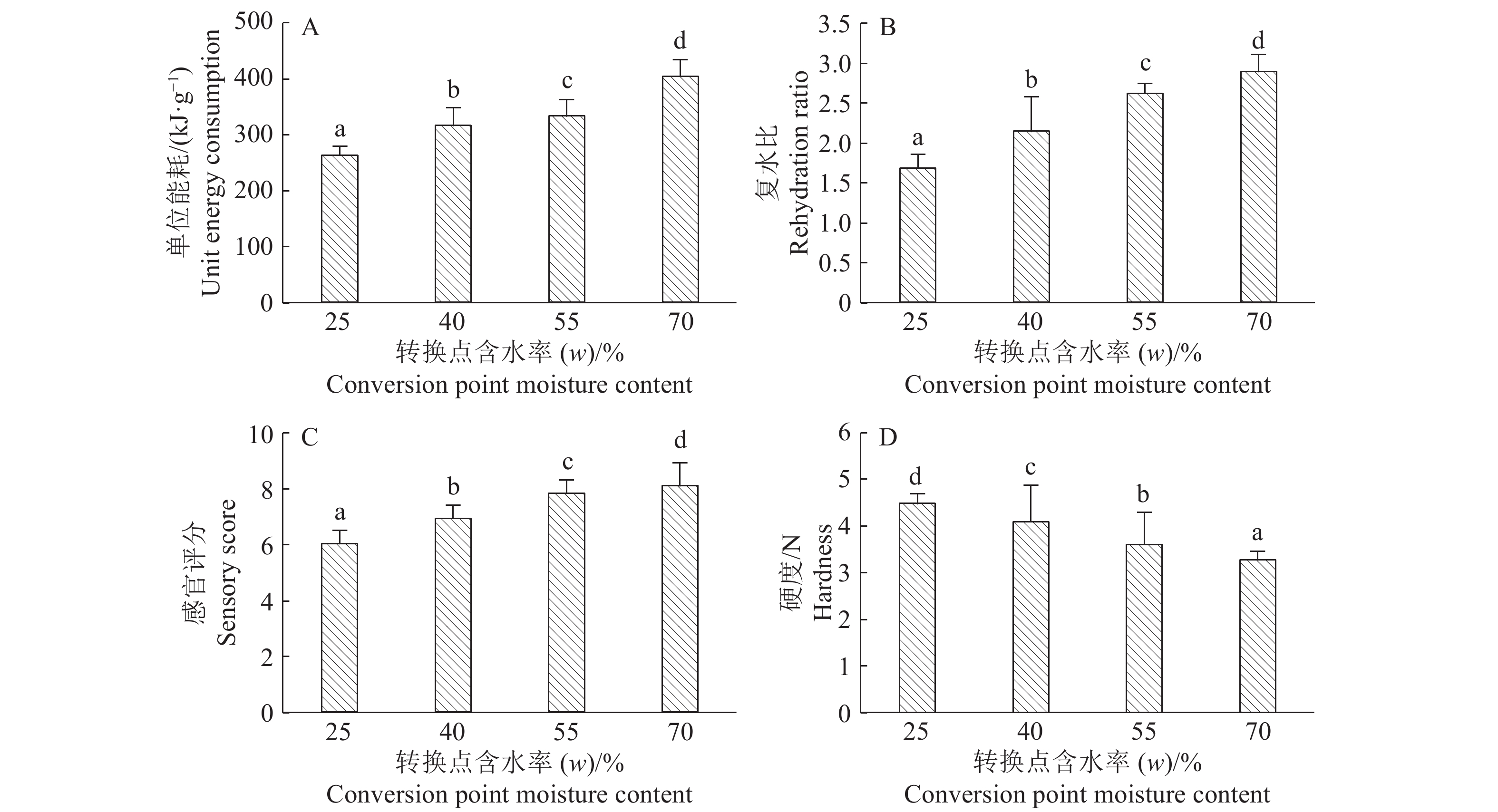

图 3 转换点含水率对香菇单位能耗、感官评分、复水比和硬度的影响
各图中，柱子上方的不同小写字母表示差异显著 (P<0.05, Duncan’s法)
Figure 3. The influences of conversion point moisture content on unit energy consumption, sensory score, rehydration ratio and hardness of Lentinus edodes
In each figure, different lowercase letters on the bars indicated significant difference (P<0.05, Duncan’s test)
表 1 试验因素水平表
Table 1 Factor levels of the test
水平
Levelθ热泵/℃
Heat pump temperature
(A)真空度/Pa
Vacuum degree
(B)转换点含水率(w)/%
Conversion point moisture content
(C)–1 45 90 45 0 50 100 55 1 55 110 65
下载: 导出CSV
表 2 香菇感官品质评价标准
Table 2 Evaluation standard of Lentinus edodes sensory quality
评分
Score厚薄
Thickness色泽
Color肉质
Quality香气
Aroma8~10 内外均一 淡黄色，色泽均匀 肉质紧密，有脆感，软硬适中 菇香浓郁，气味怡人 4~8 内外基本均一 黄褐色，色泽均匀 肉质紧密，略有脆感 菇香一般，气味不足 0~4 内外严重不均，有薄有厚 深褐色，色泽不均 肉质较软，无脆感，或口感较硬 菇香不明显，有炭化味
下载: 导出CSV
表 3 试验设计及结果
Table 3 Experimental design and result
序号
No.θ热泵/℃
Heat pump temperature
(A)真空度/Pa
Vacuum degree (B)转换点含水率(w)/%
Conversion point moisture content
(C)单位能耗/(kJ·g–1)
Unit energy consumption (Y1)感官评分
Sensory
score
(Y2)复水比
Rehydration ratio
(Y3)硬度/N
Hardness
(Y4)1 50 100 55 333.54 7.7 2.59 3.62 2 50 90 60 356.09 8.1 2.70 3.34 3 45 100 60 375.56 8.3 2.84 3.27 4 50 100 55 330.68 7.7 2.62 3.63 5 50 100 55 336.35 7.8 2.58 3.62 6 55 90 55 329.19 7.3 2.50 3.74 7 55 110 55 336.17 7.5 2.54 3.70 8 45 90 55 343.52 7.6 2.65 3.69 9 50 110 50 320.37 7.1 2.57 3.79 10 50 100 55 337.21 7.9 2.61 3.64 11 50 110 60 365.84 8.5 2.76 3.31 12 55 100 50 315.88 7.0 2.41 3.86 13 45 110 55 350.33 7.9 2.67 3.63 14 45 100 50 343.81 7.5 2.56 3.75 15 50 90 50 321.55 7.3 2.42 3.82 16 50 100 55 330.62 7.8 2.60 3.65 17 55 100 60 358.85 8.0 2.61 3.39
下载: 导出CSV
表 4 单指标回归方程及分析结果
Table 4 The regression equation of single index and analysis result
指标
Indicator模型方程1)
Model equationF PF 失拟项 Lack of fit R2 FLf ${P_{F_{\rm Lf}}}$ 单位能耗
Unit energy consumption (Y1)Y1=333.68−9.14X1+2.80X2+19.34X3+0.042X1X2+
2.81X1X3+2.73X2X3+6.84X12−0.72X22+8.00X3242.94 <0.000 1 1.39 0.368 2 0.982 2 感官评分 Sensory score(Y2) Y2=7.71−0.19X1+0.088X2+0.50X3 38.03 <0.000 1 3.79 0.106 0 0.897 7 复水比 Rehydration ratio(Y3) Y3=2.60−0.082X1+0.034X2+0.12X3 77.42 <0.000 1 3.94 0.099 7 0.947 0 硬度 Hardness(Y4) Y4=3.63+0.044X1−0.020X2−0.24X3+0.005X1X2+
0.002 5X1X3+0.030X12+0.028X22−0.095X32167.40 <0.000 1 3.38 0.134 9 0.995 4 1) X1：θ热泵/℃；X2：真空度/Pa；X3：转换点含水率 (w)/%
1) X1: Heat pump temperature; X2: Vacuum degree; X3: Conversion point moisture content
下载: 导出CSV
表 5 指标回归方程优化结果
Table 5 The optimization result of index regression equation
项目
Item工艺参数优化组合
Optimized combination of technology parameters优化结果
Optimized resultθ热泵/℃
Heat pump temperature
(A)真空度/Pa
Vacuum
degree
(B)转换点含水率(w)/%
Conversion pointmoisture content
(C)单位能耗/(kJ·g–1)
Unit energy
consumption
(Y1)感官评分
Sensory score
(Y2)复水比
Rehydration ratio
(Y3)硬度/N
Hardness
(Y4)单指标
Single index54.35 90.00 50.00 316.31 45.00 110.00 60.00 8.5 45.00 110.00 60.00 2.84 46.01 104.37 60.00 3.28 综合指标
Comprehensive index49.26 110.00 56.48 344.35 8.0 2.68 3.55
下载: 导出CSV
表 6 各干燥方式比较1)
Table 6 Comparison of different drying methods
干燥方式
Drying method单位能耗 /(kJ·g–1)
Unit energy consumption
(Y1)感官评分
Sensory score
(Y2)复水比
Rehydration ratio
(Y3)硬度 /N
Hardness
(Y4)热泵干燥
Heat pump drying289.22±2.92a 6.4±0.05a 1.45±0.02a 4.50±0.03c 真空干燥
Vacuum drying553.67±2.59c 8.5±0.82c 2.62±0.03b 3.21±0.03a 联合干燥
Combined drying345.01±1.63b 8.3±0.47b 2.72±0.02b 3.61±0.03b 1) 同列数据后的不同小写字母表示差异显著 (P<0.05，Duncan’s 法)
1) Different lowercase letters in the same column indicated significant difference (P<0.05, Duncan’s test)
下载: 导出CSV
-
